Universal Rollladen-/Jalousie-Modul für die Unterputzdose
Das LCN-UMF ist ein Rollladen-Aktor Modul mit drei Binärsensor-Eingängen zum Steuern
von Roll.-/Jalousiemotoren. Es verfügt über zwei schaltbare, gegeneinander verriegelte
Ausgänge für 230V.
Ausserdem sind 3 Binäreingänge für potentialfreie Kontakte vorhanden, mit denen sich
z.B. Fensterkontakte einbinden lassen.
LCN-UMF
LCN-UMF
ISSENDORFF KG
ISSENDORFF KG

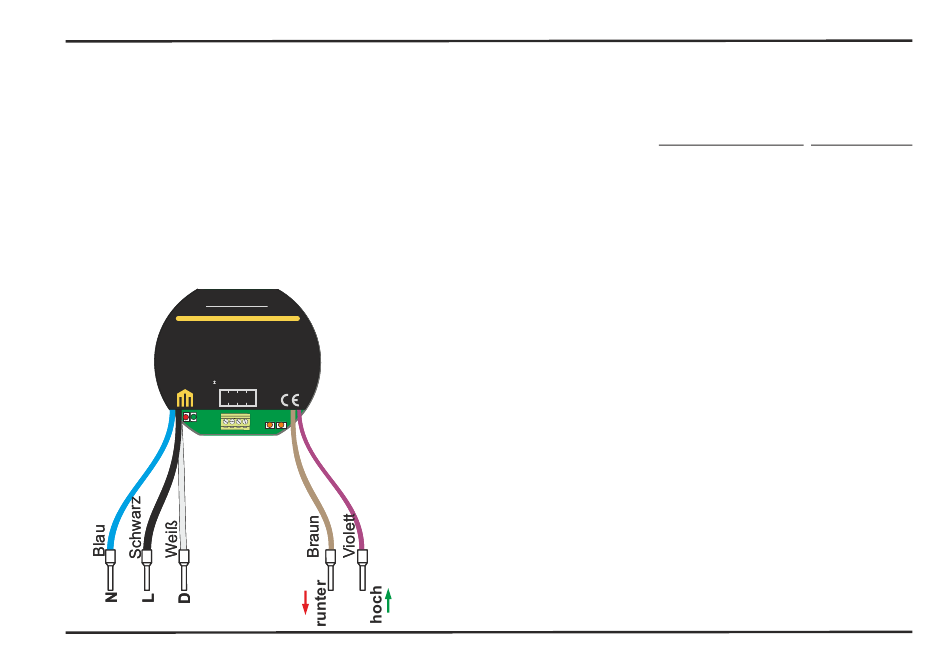

Schwarz/black
