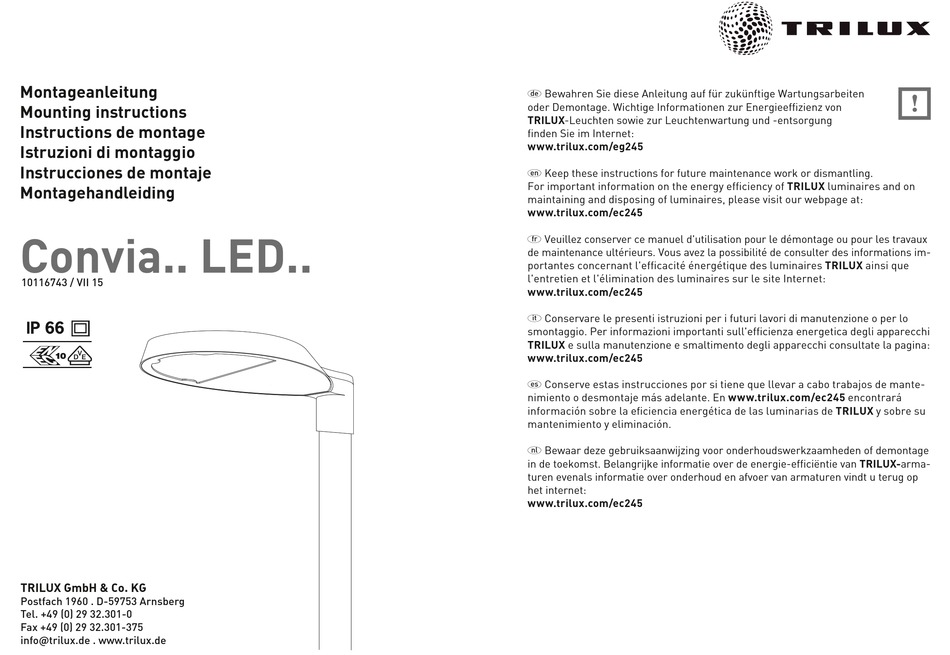

Montageanleitung
Mounting instructions
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
Montagehandleiding
Convia.. LED..
10116743 / VII 15
TRILUX mbH & o K
Postfach 1960 D-59753 Arnsberg
Tel +49 (0) 29 32 301-0
Fax +49 (0) 29 32 301-375
nfo tr lux de www tr lux de
D Bewahren Sie diese Anleitung auf für zukünftige Wartungsarbeiten
oder Demontage. Wichtige Informationen zur Energieeffizienz von
TRILUX-Leuchten sowie zur Leuchtenwartung und -entsorgung
finden Sie im Internet:
www.trilux.com/eg245
E Keep these instructions for future maintenance work or dismantling.
For important information on the energy efficiency of TRILUX luminaires and on
maintaining and disposing of luminaires, please visit our webpage at:
www.trilux.com/ec245
F Veuillez conserver ce manuel d'utilisation pour le démontage ou pour les travaux
de maintenance ultérieurs. Vous avez la possibilité de consulter des informations im-
portantes concernant l'efficacité énergétique des luminaires TRILUX ainsi que
l'entretien et l'élimination des luminaires sur le site Internet:
www.trilux.com/ec245
I Conservare le presenti istruzioni per i futuri lavori di manutenzione o per lo
smontaggio. Per informazioni importanti sull'efficienza energetica degli apparecchi
TRILUX e sulla manutenzione e smaltimento degli apparecchi consultate la pagina:
www.trilux.com/ec245
S Conserve estas instrucciones por si tiene que llevar a cabo trabajos de mante-
nimiento o desmontaje más adelante. En www.trilux.com/ec245 encontrará
información sobre la eficiencia energética de las luminarias de TRILUX y sobre su
mantenimiento y eliminación.
N Bewaar deze gebruiksaanwijzing voor onderhoudswerkzaamheden of demontage
in de toekomst. Belangrijke informatie over de energie-efficiëntie van TRILUX-arma-
turen evenals informatie over onderhoud en afvoer van armaturen vindt u terug op
het internet:
www.trilux.com/ec245
