Originalbetriebsanleitung D, Stand 02 / 2019
n

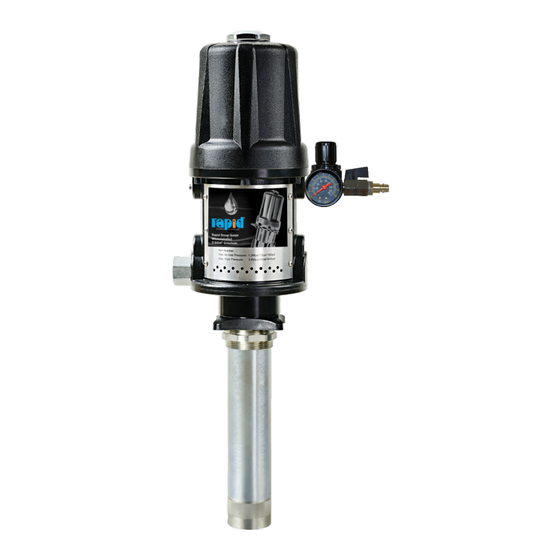

OP 115 D25K/2
n
OP 115 D30K/2
Achtung !
i
# 20 030
# 20 031
Werbung
Verwandte Anleitungen für Rapid OP 115 D25K/2
Inhaltszusammenfassung für Rapid OP 115 D25K/2
- Seite 1 OP 115 D25K/2 # 20 030 OP 115 D30K/2 # 20 031 Achtung ! Lesen sie diese Anleitung vor Verwendung und bewahren Sie diese Anleitung im Anschluss griffbereit auf ! Weiterentwicklung im Sinne des Fortschrittes behalten wir uns vor. - Technical Modifications are subject to change. - Details techniques subject à modification sans avis préalable...
- Seite 2 Bitte beachten Sie: Diese Anleitung enthält alle erforderlichen Informationen. Bitte lesen Sie sie sorgfältig um Schäden und Störungen zu vermeiden. Alle RAPID-Geräte werden vor der Auslieferung auf einwandfreie Beschaffenheit und Funktion geprüft. Durch unsachgemäße Handhabung erlischt der Gewährleistungsanspruch. Arbeiten mit diesem Gerät dürfen nur von einer Person ausgeführt werden, die über eine ausreichende Fachkenntnis verfügt, um Schäden und Unfälle durch unsachgemäße Handhabe zu vermeiden.
- Seite 3 +49 (6158) 92980-0 2. Spezifische Hinweise Benzin ist eine stark flüchtige Substanz. Beutzen Sie auf keinen Fall Benzin, um die Pumpe zu rerinigen. Es besteht Gefahr von Feuer oder Explosion !. WARNUNG! FOLGEN DES GERÄTEMISSBRAUCHS Gerätemissbrauch kann zu Beschädigungen oder Fehlfunktion der Geräte führen und in ernsthaften Verletzungen enden.
-
Seite 4: Technische Daten
+49 (6158) 92980-0 zu verhindern, das das Gerät selbsttätig anläuft. Nach dem Ende des Arbeitsvorgangs, bei Nacht oder bei Betriebsruhe, versichern Sie sich, dass die Luftzufuhr zu diesem Gerät abgestellt ist, um die Zapfeinheit zu entlasten um den inneren Druck abzuleiten. Jeder weiter Unfall wie Verunreinigung der Anlage aufgrund durch Betrieb der Pumpe ausgelöst durch abgenutzte Dichtungen oder Schläuche, nicht abgeschaltete Luftzufuhr ist der Verantwortung des Nutzer zurechenbar. - Seite 5 +49 (6158) 92980-0 4. Produktbeschreibung Die Hauptteile und das Zubehör sind im selben Karton verpackt. Öffnen Sie den Karton und prüfen Sie, dass die Teile nicht beschädigt sind und dass alles Zubehör in der Packung zu finden sind. Dieses Gerät ist ein tragbares Schmiergeät da unabdingbar für das Abschmieren mit Öl von Maschinen und Fahrzeugen ist.
- Seite 6 +49 (6158) 92980-0 Fig.5 Fig.6 Drücken Sie die Wippe (A) hinein und heben sie dann ab Drehen Sie die Drähte nach oben.
- Seite 7 +49 (6158) 92980-0 Fig.7 Kürzungsansicht Kürzen Sie die Spitzen des Gummiventils wie mit den gestrichelten Linien gezeigt.
- Seite 8 +49 (6158) 92980-0 6.11. Teilezeichnung für Luftmotor und untere Pumpe * Diese Ersatzteile sind im Reparaturkit Luftmotor enthalten. Bestellen Sie diese separat. ◇ Diese Ersatzteile sind im Reparaturkit untere Pumpe enthalten. Bestellen Sie diese separat.
- Seite 9 +49 (6158) 92980-0 6.12. Teileliste für Luftmotor & untere Pumpe Luftmotor Luftmotor Luftmotor Luftmotor Ref Nr Teile Nr. Beschreibung Stck Ref.Nr. Teile Nr. Beschreibung Stck Ref.Nr. Teile Nr. Beschreibung Stck AG-01 Kolben Ref Nr Part Nr. Beschreibung Stck AG-01 Kolben SCR262 Bolzen AO-02...
- Seite 10 +49 (6158) 92980-0 7. Inbetriebnahme, Wiederinbetriebnahme und Betrieb 7.1 Risiken 7.1.1 Um Dem Risiko von schweren Verletzungen vorzubeugen, machen Sie die Pumpe immer drucklos, wenn Sie sie nicht verwenden oder Reparatur- und Wartungsarbeiten an der Pumpe vornehmen. Gehen Sie dazu vor wie in dieser Anleitung beschrieben. 7.1.2 Betreiben Sie die Pumpe niemals, wenn Teile der Pumpe demontiert sind! Es besteht erhöhtes Verletzungsrisiko ! Fassen Sie niemals in die Pumpe, wenn diese in Betrieb ist ! Es besteht Gefahr von Amputation durch die Beweglichen Teile des Motors !
- Seite 11 +49 (6158) 92980-0 Teile für das Ersatzteilkit für die untere Pumpe sind in der Ersatzteilliste mit einer Raute gekennzeichnet 8.4.3 Trennen Sie die Versorgungsschläuche und nehmen Sie die Pumpe aus ihrer Halterung. 8.4.4 Spannen sie den Motorsockel (02) in einem Schraubstock ein. 8.4.5 Lösen Sie mit einem Rohrschlüssel das Saugrohr (49) vom Motorsockel.
- Seite 12 Weiterentwicklung der Geräte behalten wir uns vor und werden nicht besonders angekündigt. Rapid Group GmbH• Bahnhofstraße 53-55• 64560 Riedstadt• www.rapid-group.de• Telefon:+49 (6158) 92980-0• F a x : + 4 9 ( 6 1 5 8 ) 9 2 9 8 0 - 5 0 • info@rapid-group.de...
