- Seite 1 WX 40 # 28 009 GX 40/12 # 28 010 GX 40/24 # 28 011 Weiterentwicklung im Sinne des Fortschrittes behalten wir uns vor. - Technical Modifications are subject to change. - Details techniques subject à modification sans avis préalable...
-
Seite 2: Inhaltsverzeichnis
+49 (6158) 92980-0 Bitte beachten Sie: Diese Anleitung enthält alle erforderlichen Informationen. Bitte lesen Sie sie sorgfältig um Schäden und Störungen zu vermeiden. Alle RAPID-Geräte werden vor der Auslieferung auf einwandfreie Beschaffenheit und Funktion geprüft. Durch unsachgemäße Handhabung erlischt der Gewährleistungsanspruch. -
Seite 3: Aufbau Und Funktionsbeschreibung

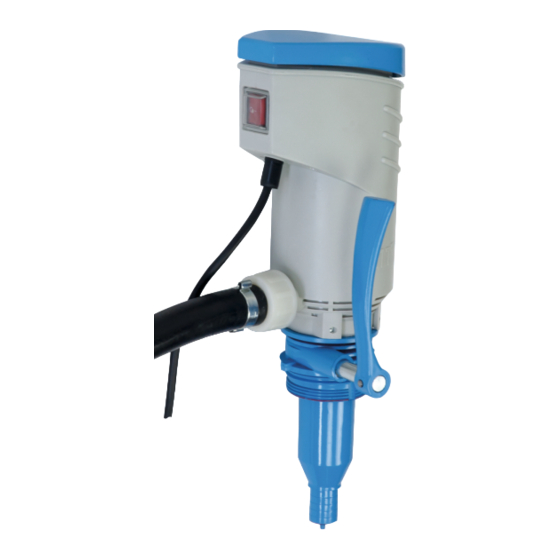

1.2 Aufbau und Funktionsbeschreibung Die Elektropumpe ist eine elektrisch angetriebene Förderpumpe für Diesel und Heizöl. Sie kann auf Vorratsfässer oder -behälter aufgeschraubt werden. Die Elektropumpe ist in folgenden Motorenvarianten erhältlich: WX 40: 230 V 1~AC Ÿ GX 40/24: 24 V DC Ÿ... -
Seite 4: Einsatzbereich
+49 (6158) 92980-0 1.4 Einsatzbereich Die Elektropumpe ist nur zur Förderung von Diesel und Heizöl geeignet, wenn diese nicht über dem Flammpunkt erwärmt sind. Die Temperatur der Förderflüssigkeit muss zwischen –10 °C und +35 °C liegen. Die Temperaturgrenzen dürfen nicht unter- bzw. überschritten werden Da Motor und Schalter der Elektropumpe nicht explosionsgeschützt sind, darf die Pumpe nicht in explosionsgefährdeten Bereichen betrieben werden. -
Seite 5: Gefahren Im Umgang Mit Der Elektropumpe
Schläuche mit unzureichendem Widerstand können Explosionen verursachen Damit der Brennstoff gefahrlos gefördert werden kann, muss der Abgabeschlauch einen bestimmten Widerstand haben um eine statische Aufladung zu vermeiden. Der Original- Abgabeschlauch von RAPID weist den erforderlichen Widerstand auf. Original-RAPID-Abgabeschlauch verwenden. Ÿ... -
Seite 6: Montage
+49 (6158) 92980-0 Montage Abb. 3-1: Übersicht Elektropumpe mit Zubehör Pos Bezeichnung Pos Bezeichnung 1 Pumpengehäuse 11 Gewinde Standard-Zapfventil 2 Handhebel 12 Ein-/Aus-Schalter 3 Fassverschraubung 13 Druckstutzen 4 Saugstutzen 14 Überwurfmutter Abgabeschlauch 5 Schlauchschelle 15 Abgabeschlauch 6 Saugschlauch 16 Außengweinde Abgabeschlauch 7 Schlauchschelle 17 Automatik-Zapfventil 8 Saugrohr mit Filter... -
Seite 7: Betrieb
+49 (6158) 92980-0 D en Saugschlauch (6) auf die gewünschte Länge schneiden. Die Schlauchschelle (5) über den Saugschlauch (6) schieben. Den Saugschlauch (6) auf den Saugstutzen (4) an der Pumpe schieben. Die Schlauchschelle (5) bis zum Saugstutzen (4) schieben und die Schlauchschelle mit Hilfe eines Schraubendrehers festspannen. -
Seite 8: Normalbetrieb
+49 (6158) 92980-0 4.2 Normalbetrieb Gefahr! Funkenflug kann Explosionen verursachen Pumpe nicht in explosionsgefährdeten Bereichen betreiben. Ÿ Pumpe nur zum Fördern von Diesel und Heizöl verwenden. Ÿ Vorsicht! Gefahr von Produkt- und Umweltschäden Abgabeschlauch und Anschluss regelmäßig auf Beschädigungen prüfen, um Ÿ... -
Seite 9: Notbetrieb
7. Reparatur/Service Die Elektropumpe wurde unter Einhaltung höchster Qualitätsstandards entwickelt und gefertigt. Sollte trotz aller Qualitätsmaßnahmen ein Problem auftreten, wenden Sie sich bitte an unseren Ansprechpartner im Service: RAPID GROUP GmbH Tel.: +49 6158 92980 0 Fax: +49 6158 92980 50... - Seite 10 +49 (6158) 92980-0 Entsorgungshinweis Unsere Geräte entsprechen den Anforderungen des ElektroG. Bei Ausserbetriebnahme ist das Gerät vollständig zu entleeren und die Flüssigkeiten fachgerecht zu entsorgen. Bei endgültiger Stilllegung der ist das Gerät ebenso einer geeigneten Entsorgung zuzuführen. Führen Sie Altmetallteile der Altmetallverwertung zu. Führen Sie Kunststoffteile dem Recycling zu.
- Seite 11 +49 (6158) 92980-0...
