Givi SR5121 Bauanleitung

PORTAPACCO SPECIFICO - SPECIFIC HOLDER - PORTE-PAQUET SPÉCIFIQUE - SPEZIFISCHER TRÄGER - PORTA-EQUIPAJE ESPECÍFICO
N° Descrizione

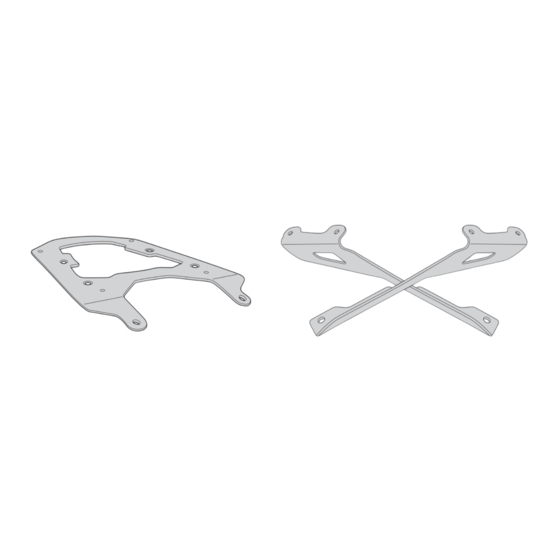

Supporto superiore - Support higher - Support supérieur
1
Halterung höher - Soporte superior - Apoio superior
Supporto inferiore - Lower support - Support inférieur -
2
Soporte inferior - Untere Halterung - Suporte inferior
Vite - Screw
3
Vis - Schraube
Tornillo - Parafuso
Vite - Screw
4 Vis - Schraube
Tornillo - Parafuso
Vite - Screw
5
Vis - Schraube
Tornillo - Parafuso
Rondella - Washer
6
Rondelle - Scheibe
Arandela - Arruela
Distanziale - Spacer
7 Entretoise - Distanzstueck
Distanciador - Espaçador
Distanziale - Spacer
8
Entretoise - Distanzstueck
Distanciador - Espaçador
Dado - Bolt - Ecrou
9
Mutter - Tuerca
1
4 5
©Copyright 8/06/2016 SV-Rev00
SR5121 - KR5121
BMW C650 SPORT (2016)
Caratteristiche
-
-
TBEI M8x65
TBEI M8x35
TSP M6x16
-
Ø18x25 Foro 8,5mm
Ø18x15 Foro 8,5mm
Dado Autobloccante Flangiato M6
2
6 7
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG - INSTRUCCIONES
DE MONTAJE
Codice
GL3194V
GL3195DXV
GL3195SXV
865TBEI
835TBEI
616TSP
814RON
C18L25F8,5T
C18L15F8,5T
6DADIABFN
3
8
9
10mm
4mm - 5mm
Quantità
1
2 (Dx-Sx)
2
2
4
4
2
2
4
1/2
