Givi SR5623 Bauanleitung

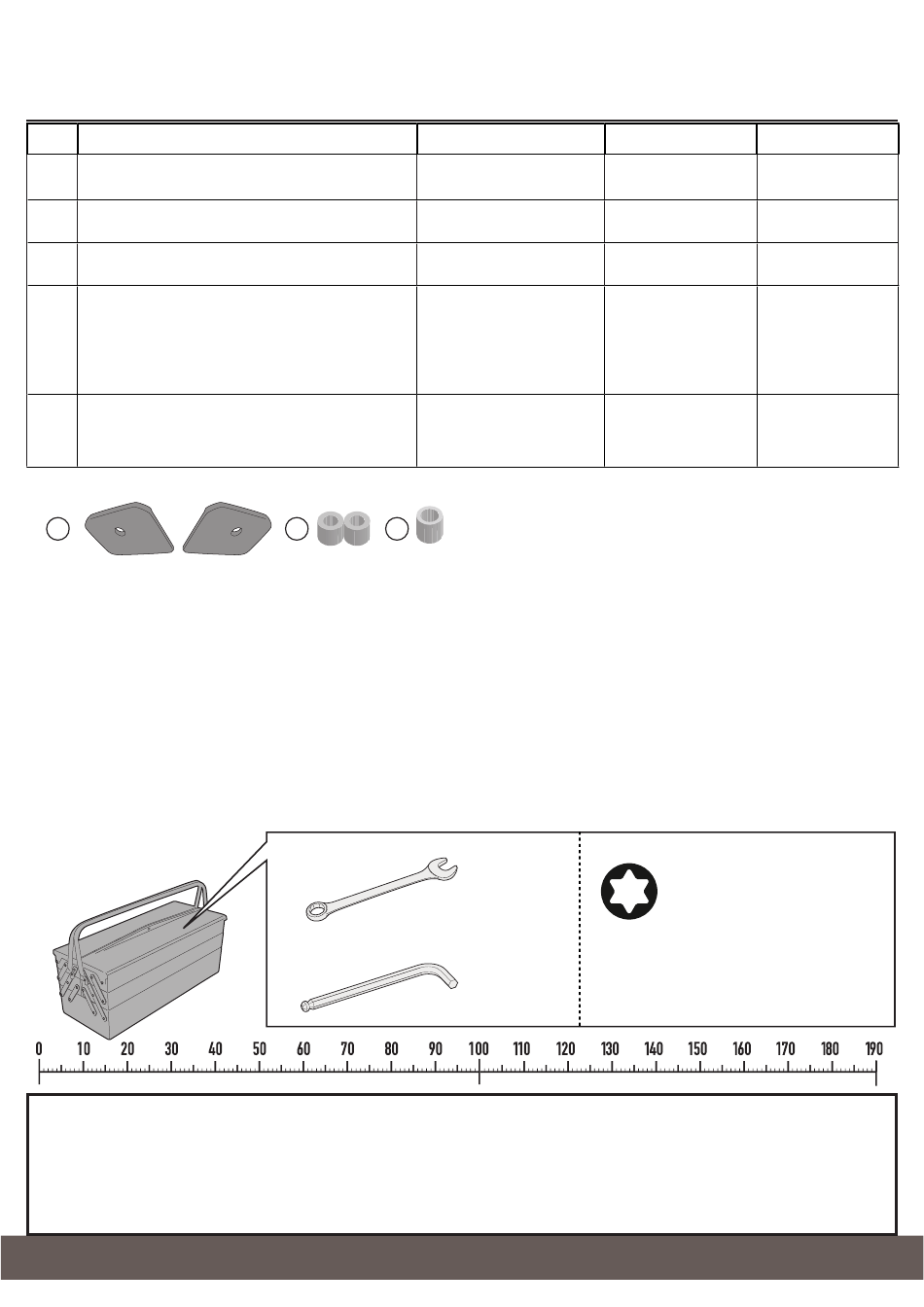

PORTAPACCO SPECIFICO - SPECIFIC HOLDER - PORTE-PAQUET SPÉCIFIQUE - SPEZIFISCHER TRÄGER - PORTA-EQUIPAJE ESPECÍFICO - TRANSPORTADOR ESPECÍFICO
N° Descrizione/Description
Supporto anteriore - Front support -Support avant
1
Vordere Unterstützung - Soporte frontal - Suporte frontal
Distanziale - Spacer - Entretoise - Distanzstueck
2
Distanciador - Espaçador
Distanziale - Spacer - Entretoise - Distanzstueck
3
Distanciador - Espaçador
Particolari Inclusi Nel Kit Viteria Della Piastra
Components Included In The Fitting Kit Of The Plate
Pièces Inclues Dans Le Kit De Vis De La Platine
4
Die Einzelnen Teile Sind Bei Montagekit Der Platte Enthalten
Despieces Incluidos En El Kit De Anclajes De La Parrilla
Explodiu Incluído No Kit As Âncoras Da Grelha
Componenti Originali - Original Parts
5
Parties Originales - Original Bauteile
Componentes Originales - Componentes Originais
1
GL6141V
CHECK THE SCREW LENGTH HERE
IT_Nel caso in cui sulle viti originali sia presente del frenafiletti, ripristinarlo durante il montaggio dell'accessorio.
EN_ If there is threadlocker on the original screws, use threadlocker when mounting the accessory.
DE_ Falls sich auf den Originalschrauben Schraubensicherungsklebstoff befand, sollte dieser auch bei der Montage des Zubehörs wieder aufgetragen werden
FR_ Si du frein filet est présent sur les vis d'origine, l'appliquer également lors du montage de l'accessoire
ES_ En caso de que el fijador de roscas se encuentre presente en los tornillos originales, colocarlo nuevamente en el montaje del accesorio
PT_ Se houver trava rosca nos parafusos originais, inserir novamente durante a montagem do acessório
©Copyright 3/03/2025LF-Rev00
SR5623 - KR5623
Caratteristiche/Features
Ø12x12 Foro 8,5mm
2 3
Hole Ø7mm/ Hole Ø8,5mm/
External Ø12mm/ External Ø12mm/
H.10mm H.12mm
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
-
Ø12x10 Foro 7mm
-
-
10mm
5mm
Codice/Code Quantità/Quantity
2
GL6141V
2
C12L10F7T
1
C12L12F8,5T
-
-
-
T25
mm
1/2
