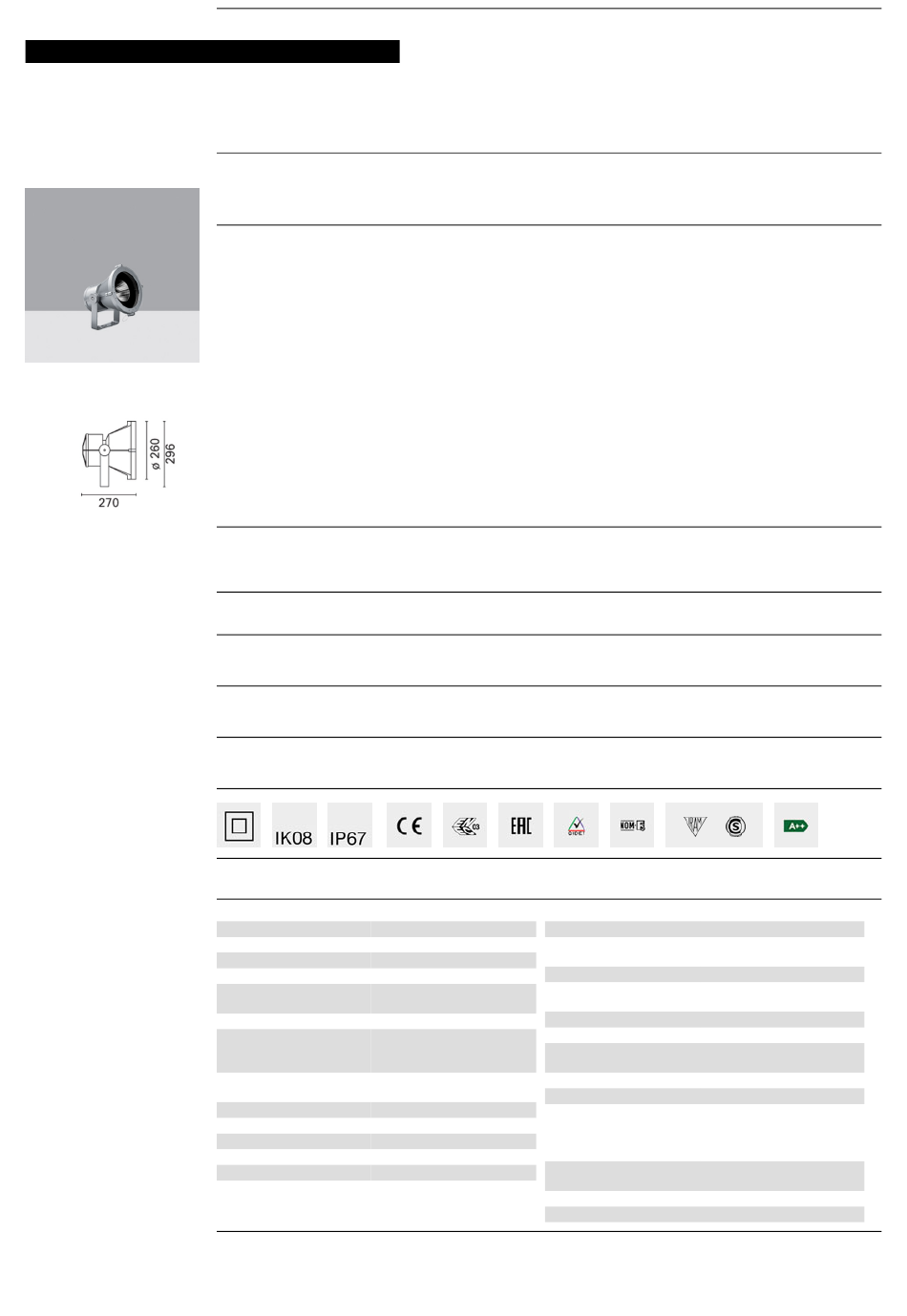

iGuzzini BU97 Beschreibung

Design Mario Cucinella
MaxiWoody
iGuzzini
Letzte Aktualisierung der Informationen: Oktober 2020
Produktkonfiguration: BU97
BU97: Strahler mit Bügel - LED COB Warm white - eingebaute elektronische dimbare DALI - Flood-optik (F)
Produktcode
BU97: Strahler mit Bügel - LED COB Warm white - eingebaute elektronische dimbare DALI - Flood-optik (F)
Beschreibung
Strahler zur Verwendung von LED COB Warm White-Leuchtmitteln, Flood 30°-Optik Montage am Boden, an der Wand (mittels
Verankerungsdübeln) und auf Mastsystemen. Bestehend aus Leuchtengehäuse, Komponentengehäuse, Glashalterungsrahmen und
Bügel. Leuchtengehäuse, Komponentengehäuse, Glashalterungsrahmen sind aus Aluminiumlegierung EN1706AC 46100LF gefertigt
und wurden einem Multi-Step-Vorbehandlungsverfahren unterzogen, dessen Hauptphasen aus Entfettung, Fluoro-Zinkonat
(Oberflächen-Schutzschicht) und Versiegelung (Nanostrukturierte Silan-Schicht) bestehen. Die nachfolgende Lackierungsphase wird
mit Grundierung und flüssigem, bei 150°C gebranntem Akryllack realisiert, was das Material witterungs- und UV-beständig macht.
Das Verschlussglas aus gehärtetem Sodalglas mit einer Dicke von 4 mm ist farblos und durchsichtig und komplett mit Dichtung.
Die Dichtung aus schwarzem Silikon 60 Shore A wird 4 Stunden lang bei 200°C einem Post-Curing-Verfahren im Ofen ausgesetzt.
Die Glaseinheit mit Dichtung wird mit Silikon am Rahmen befestigt. Das Produkt ist komplett mit Schaltkreis aus einfarbigen Warm
White LED COB, Optik mit OPTI BEAM-Reflektor aus 99,93%-Reinstaluminium mit hochglanzpolierter Oberfläche und Eloxierung
sowie eingebauter elektronischer Versorgungseinheit. Trägerplatte der Versorgungseinheit aus verzinktem Stahl; außerordentliche
Wartung vereinfacht durch Schnellanschlüsse zwischen Versorgungseinheit und LED und zwischen Versorgungseinheit und
Kabelklemmbrett. Hintere Box und Kappe aus lackierter Aluminiumlegierung; Abstandsstücke und unverlierbare Schrauben; der
Strahler ist um ±115° vertikal mittels eines Bügels aus lackiertem Stahl schwenkbar; der Bügel ist mit einer 10°- Skala und
mechanischen Blockierungen versehen, über die der Lichtstrahl fest ausgerichtet werden kann; die horizontale Ausrichtung erfolgt
über die Öffnungen und Ösen, die am Bügel vorgesehen sind; ein Dekompressionsventil aus vernickeltem Messing, das den
Tiefdruck im Produkt annulliert, erleichtert den Zugang zum Leuchtengehäuse. Vorgerüstet für die Durchgangsverkabelung mittels
doppelter Kabelverschraubung M24x1,5 aus vernickeltem Messing, geeignet für Kabel mit einem Durchmesser von 7÷16mm. Alle
verwendeten externen Schraubteile sind aus Edelstahl A2 und unverlierbar. Die technischen Eigenschaften der Leuchten
entsprechen den Normen EN60598-1 und Einzelheiten.
Installation
Die Leuchte kann mithilfe des Befestigungsbügels, der mit Verankerungsdübeln (vom Typ Fisher oder ähnliche) fixiert wird, für
Beton, Zement und Vollziegel bzw. mithilfe der verschiedenen verfügbaren Zubehörteilen an Fußböden, Wänden oder Decken
befestigt werden. Außerdem kann er an den Mastsystemen Multiwoody und Citywoody montiert werden.
Farben
Grau (15)
Montage
Wandarm|Mastarm|Erdoberfläche|Wandanbauleuchte|Montage m. Bodenplatte|Wandanbauleuchte|Deckenanbauleuchte|U-
ausleger|Reduzierstück
Verkabelung
Versorgungseinheit komplett mit elektronischer dimmbarer DALI-Versorgungseinheit (220÷240Vac 50/60Hz) und
Schnellanschlussklemmen.
Anmekungen
Möglichkeit zum Dimmen mit Taster (PUSH DIM): Für diese Option verweisen wir auf die in der Packung enthaltene
Montageanleitung.
Technische Daten
lm System: 4128
W System: 39.6
lm Lichtquelle: 5300
W Lichtquelle: 35
Lichtausbeute (lm/W, 104.2
Systemwert):
lm im Notlichtbetrieb: -
abgegebener Lichtstrom bei/ 0
über einem Winkel von 90°
[lm]:
Leuchtenbetriebswirkungsgrad 78
(L.O.R.) [%]:
Abstrahlwinkel [°]: 30°
CRI: 80
Farbtemperatur [K]: 3000
MacAdam Step: 2
Lebensdauer LED 1: 100,000h - L80 - B10 (Ta 25°C)
Polardiagramm
Gewicht (Kg)
4.57
Gemäß der Normen EN60598-1 u. Sondernormen
Lebensdauer LED 2: 99,000h - L80 - B10 (Ta 40°C)
Verlustleistung 4.6
Versorgungseinheit [W]:
Lampencode: LED
Anzahl Lampen in 1
Leuchtengehäuse:
ZVEI-Code: LED
Anzahl Leuchtengehäuse: 1
Operativer von -20°C von +35°C.
Umgebungstemperaturbereich:
Leistungsfaktor: Sehen Montageanleitung
Einschaltstrom: 10 A / 200 µs
maximale Anzahl Leuchten B10A: 18 Leuchten
pro Sicherungsautomat: B16A: 30 Leuchten
C10A: 31 Leuchten
C16A: 51 Leuchten
Überspannungsschutz: 5kV Gleichtaktspannung und
4kV Gegentaktspannung
Dimm-Methode: CCR
Control: DALI / Push Dim
BU97_D E 1 / 2
