IC Medical HYG-Serie Installationsvoraussetzungen

Installationsvoraussetzungen HYG-Serie
Bitte nehmen Sie sich die Zeit, die baulichen Voraussetzungen in Ihrer Praxis zu überprüfen und
senden Sie das Dokument ausgefüllt und unterschrieben zurück an vertrieb@icmedical.de oder
an die Faxnummer 07181 / 70 60 - 99. Empfehlung: Dass Sie versicherungstechnisch
(Praxishaftpflichversicherung) auf der sicheren Seite sind, empfehlen wir Ihnen bei der Prüfung
der Installationsvoraussetzungen einen Fachmann der jeweiligen Gewerke mit hinzuzuziehen.
Sind die Installationsvoraussetzungen in Ihrer Praxis nicht vorhanden und der IC Medical
Servicetechniker kann aufgrund dessen das Gerät nicht installieren, müssen die entstandenen
Kosten in Rechnung gestellt werden.
Bei Rückfragen helfen Ihnen unsere Vertriebsmitarbeiter unter der Telefonnummer 07181 / 70 60 - 70.

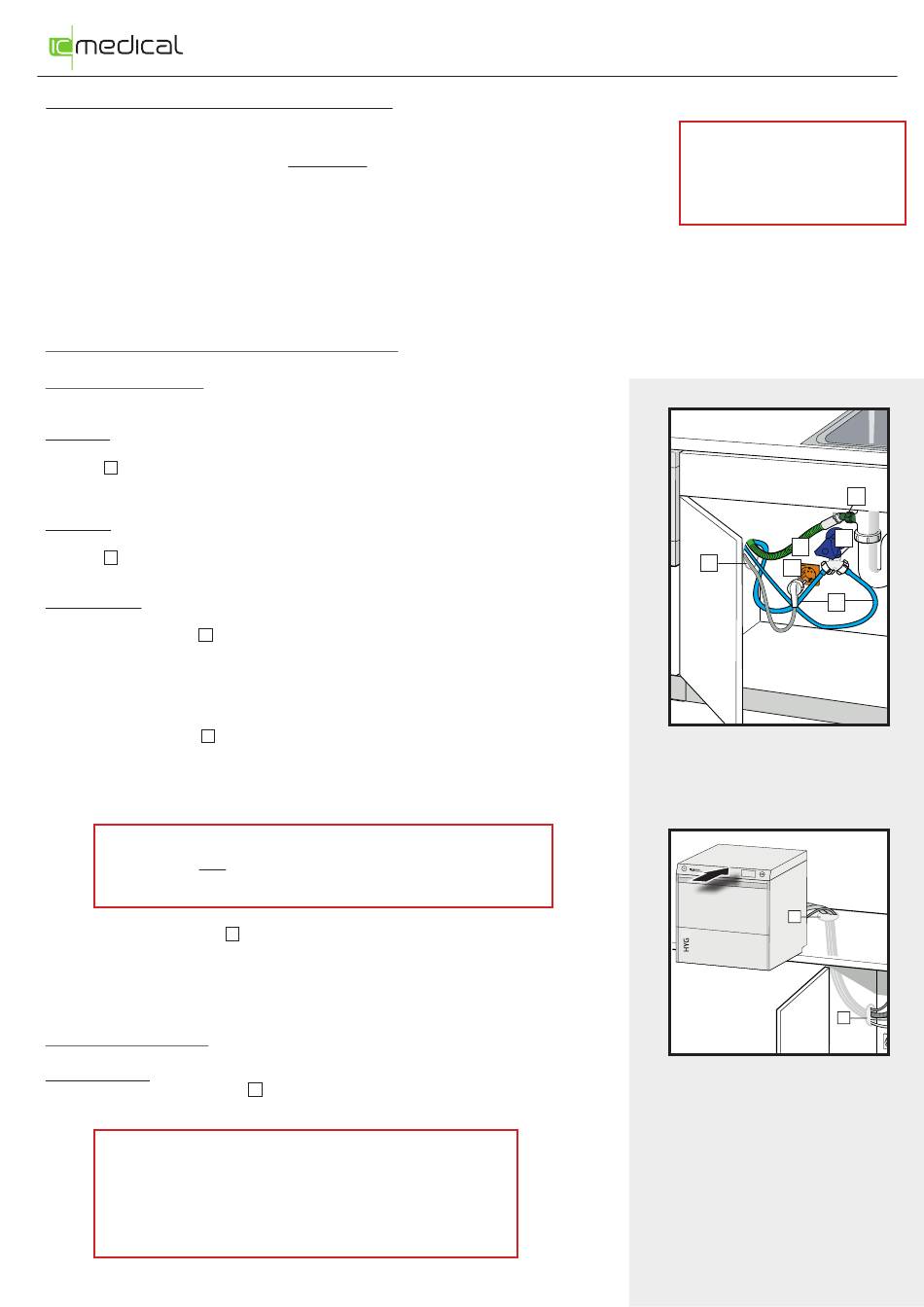

SIND ALLE ANSCHLÜSSE VORHANDEN?
WASSERANSCHLUSS
Zuwasser:
Kaltwasseranschluss ¾ Zoll
1
VE-Wasser oder Alternative
Abwasser:
2 DN 19
Schlauchlänge:
Die Länge der Zuwasserschläuche
3
d. H. die Strecke von Zuwasseranschluss bis zum Gerät,
darf dieses Maß nicht überschreiten. Andernfalls muss
ein Fachmann die Installiation z.B. von einer Schlauch-
verlängerung vornehmen.
Die Länge des Abwasserschlauches
4
d. H. die Strecke von Abwasseranschluss bis zum Gerät,
darf dieses Maß nicht überschreiten. Andernfalls muss
ein Fachmann die Installiation z.B. von einer Schlauch-
verlängerung vornehmen.
Anmerkung: Zu- und Abwasseranschlüsse müssen bauseits fachmännisch
angebrachte Festwasseranschlüsse sein. Die Installation von Schlauchver-
längerungen darf nicht vom IC Medical Servicetechniker ausgeführt werden!
Die maximale Förderhöhe der Abwasserpumpe beträgt ab Geräteboden 1,13 m.
Falls eine/mehrere
führung der Schläuche und Kabel notwendig ist, sollte/n
diese möglichst vor der Installation des Gerätes
vorhanden sein. Ø ca. 70 mm
ELEKTROANSCHLUSS
Stromanschluss:
Anmerkung: Für den Betrieb des Thermodesinfektors ist ein
getrennter Stromkreis mit eigener Überlastsicherung (Nennwert 16A)
sowie ein zusätzlicher Fehlerstrom-Schutzschalter (FI-Schalter)
mit 30mA Nennwert erforderlich. Es dürfen keine Adapter oder Mehrfach
teckdosen dazwischen geschaltet werden. Abweichungen von
diesen Vorgaben führen zum Verlust jeglicher Gewährleistung.
Evtl. dadurch entstehende Schäden oder Reparaturkosten werden von
der IC Medical GmbH nicht übernommen. Länge Netzleitung: max. 1,9 m.
beträgt 2,00
beträgt
Durchbohrung/en zur Durch-
5
220 ... 240 V;
6
50/60 Hz;
16A; 30mA
✔
□ vorhanden
□ vorhanden
□ vorhanden
m. □ verstanden
2,50 m. □ verstanden
□ verstanden
□ vorhanden
IV-HYG V2.0
Anmerkung: Bitte beachten Sie, dass
IC Medical keine bauseitigen Verän-
derungen in Ihrem Aufbereitungsraum
vornimmt, dies muss von einem Fach-
betrieb mit passender Konzession (z.B.
Elektro, Sanitär, Schreiner,...) erfolgen.
1
4
5
6
Ø ca. 70 mm Ø ca. 70 mm
3
5
Ø ca. 70 mm Ø ca. 70 mm
5
Ø ca. 70 mm Ø ca. 70 mm
2
