4.0

INSTALLATION

4.1

ELEKTRISCHE INSTALLATION

Siehe ergänzende Anleitung LIY-500 für elektrische Bedienelemente am ferngesteuerten (RC-)Monitor.
4.2

STRUKTURELLE ANFORDERUNGEN

WARNUNG
Die Tragekonstruktion, an welcher der Monitor zu installieren ist, muss dem Innendruck des Monitors sowie den durch die
Düsenreaktion bedingten Scher- und Biegekräften standhalten.
Für Flanschanschlüsse empfehlen wir die Verwendung von Flachflanschen ohne erhöhte Vorderseite. Zu verwenden ist ein
Dichtungsring gemäß ASME 16.21 oder ISO 7483. Flanschschrauben wechselseitig festziehen, wie unten dargestellt. Jede Schraube
bzw. jeden Bolzen dreimal anziehen, zuerst auf 30%, dann auf 60% und zuletzt auf 100% des angegebenen Drehmoments. Auf
insgesamt 100-110 N·m festziehen.
4.2.1

MOUNTING THE MONITOR

Der Hurricane Monitor wird mit einem Schraubflansch oder einer Gewindeverbindung an einem Steigrohr installiert. In der Umgebung
des Monitors dürfen sich keine Hindernisse befinden, die dessen Bewegungsfreiheit und Nutzung einschränken. Wird unter dem
HURRICANE ein Ventil montiert, achten Sie darauf, dass der Monitor den Ventilgriff nicht behindert. Ist unter dem Monitor eine
Drosselklappe installiert, darf die Montage der Drosselklappe die geflanschte Basis nicht behindern.
©Copyright Task Force Tips LLC 2004-2020
Nicht ordnungsgemäß abgesicherte von Master Stream Düsen erzeugte Reaktionskräfte können
Verletzungen und Sachschäden verursachen. Die Monitore müssen von qualifizierten Mitarbeitern
sicher installiert werden.
• Montageteile müssen den in den TECHNISCHEN DATEN angegebenen Düsenreaktionskräften
standhalten.
• Der Monitor ist an biegesteifen Tragekonstruktionen sicher zu installieren.
• Zum Installieren des Monitors keine Flansche oder Rohre aus Kunststoff verwenden.
• Alle Befestigungselemente mit den angegebenen Drehmomentwerten festziehen.
1
3
2

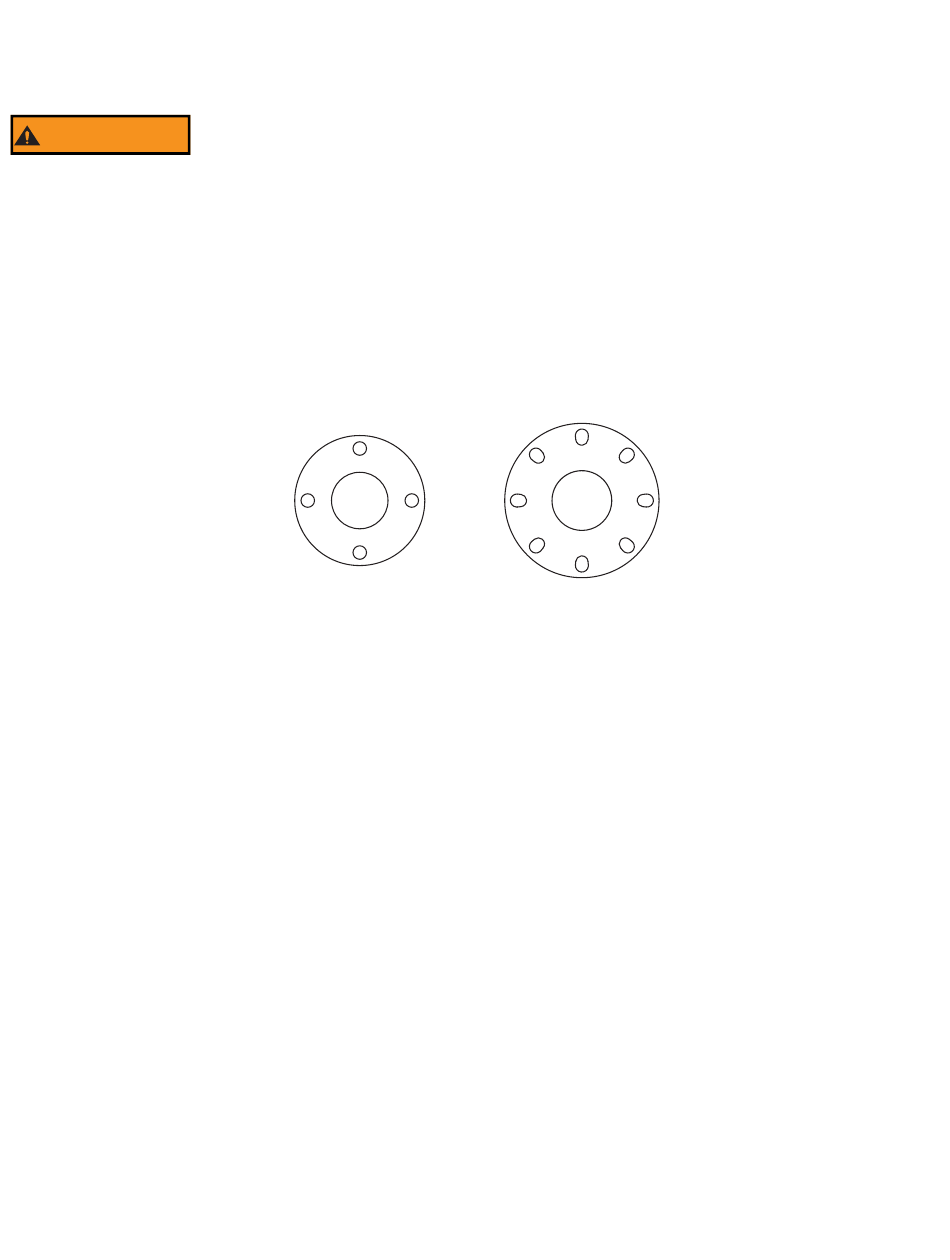

Tighten Sequentially Each Bolt Three Times to a Total of 76-80 ft-lb (100-110 N·m)
1
5
4 3
7
2
Figure 4.2
14
8
4
6
