G-Force
EINBAU-, BEDIENUNGS- UND WARTUNGSANLEITUNG
GEFAHR
Hurricane Extended
Hurricane Tiller
für 4,5"-Schnellkupplung
und Ventil unter Monitor
TASK FORCE TIPS LLC
MADE IN USA · tft.com
©Copyright Task Force Tips LLC 2004-2020
Vor der Verwendung müssen Sie das Handbuch gelesen und verstanden haben. Mit diesem Gerät zu
arbeiten, ohne das Handbuch verstanden zu haben und ordnungsgemäß geschult worden zu sein,
hat als missbräuchliche Verwendung zu gelten. Sicherheitsinformationen siehe tft.com/serial-
number
Dieses Gerät ist zur Verwendung bei der Brandbekämpfung durch geschulte und qualifizierte
Feuerwehrmannschaften bestimmt. Alle Mitarbeiter, die dieses Gerät verwenden, müssen einen von
der zuständigen Aufsichtsbehörde zugelassenen Schulungskurs absolviert haben.
Diese Anleitung ist dazu vorgesehen, dass sich Feuerwehrmannschaften und Wartungsdienste mit
dem Betrieb, der Wartung und den Sicherheitsabläufen in Verbindung mit diesem Produkt vertraut
machen können. Diese Bedienungsanleitung muss sämtlichem Bedien- und Wartungspersonal zur
Verfügung stehen.
Hurricane
Hurricane
Doppelhandrad
Durchfluss-/Druck-Leistungskurve
(siehe Abschnitt 3.3)

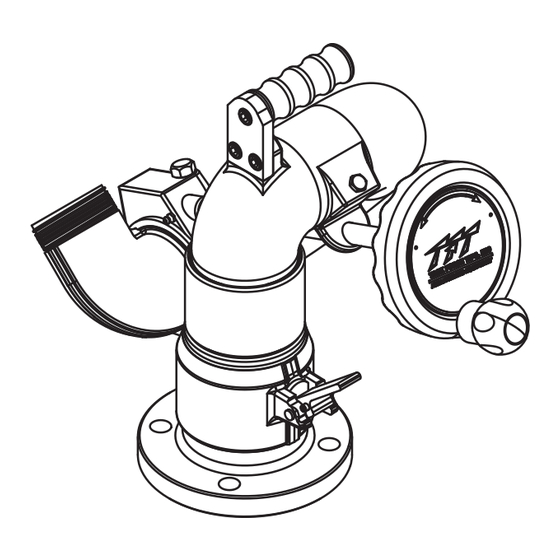

HURRICANE™ MONITOR
BAUREIHE
3701 Innovation Way, Valparaiso, IN 46383-9327 USA
1
800-348-2686 · 219-462-6161 · Fax 219-464-7155
LIX-300 October 23, 2020 Rev22
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Task Force Tips HURRICANE Serie
Inhaltszusammenfassung für Task Force Tips HURRICANE Serie
- Seite 1 Ventil unter Monitor Durchfluss-/Druck-Leistungskurve (siehe Abschnitt 3.3) TASK FORCE TIPS LLC 3701 Innovation Way, Valparaiso, IN 46383-9327 USA 800-348-2686 · 219-462-6161 · Fax 219-464-7155 MADE IN USA · tft.com ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22...
- Seite 2 3701 Innovation Way, Valparaiso, IN 46383-9327 USA 800-348-2686 • 219-462-6161 • Fax 219-464-7155 800-348-2686 • 219-462-6161 • Fax 219-464-7155 MADE IN USA • TFT.com ©Copyright Task Force Tips LLC 2008-2019 LIY-500 April 8, 2019 Rev14 MADE IN USA • tft.com ©Copyright Task Force Tips LLC. 2004-2020 LIX-530 March 17 2020 Rev15 ©Copyright Task Force Tips LLC 2009-2018...
-
Seite 3: Inhaltsverzeichnis
6.4.2 TURBULENZAUFLÖSER MIT HOHLSTRAHLDÜSEN 7.0 GEWÄHRLEISTUNG 8.0 WARTUNG 8.1 BETRIEBSTEST 8.2 SCHMIERUNG 8.2.1 SCHNECKENGETRIEBE-ELEVATIONSSTEUERUNG 8.2.2 SCHNECKENGETRIEBE FÜR HORIZONTALE DREHUNG 8.3 FEHLERBEHEBUNG 8.4 REPARATUR 9.0 EXPLOSIONSZEICHNUNGEN UND TEILELISTEN 10.0 BETRIEBS- UND INSPEKTIONSCHECKLISTE ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 4: Bedeutung Der Sicherheitssignalwörter
• Betätigen Sie niemals die manuelle Override-Funktion, während elektrische Bedienelemente betätigt wurden ALLGEMEINE INFORMATIONEN Der Task Force Tips HURRICANE Monitor ist ein einfaches und dennoch effektives, fest eingebauter Masterstream-Wasserwerfer, der in Ausführung für Handbetrieb und Fernsteuerung geliefert werden kann. MECHANISCHE DATEN... -
Seite 5: Elektrische Daten
FIS4A150S. Bei Ausstattung mit einer TFT-Korrosionstrennmanschette ist die Verwendung einer Dichtung auf HINWEIS beiden Seiten der Manschette erforderlich. Eine TFT-Korrosionstrennmanschette darf nicht als Ersatz für eine Dichtung verwendet werden. ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 6: Verschiedene Modelle Und Begriffe
Schmiernippel Eingebauter Sperrhebel Drehen Strahlbegradiger Flansch Automatischer Abfluss Figure 3.5A HURRICANE TILLER (XFIH-T series) Manometeranschluss Elevationshandrad Seriennummer Drehgriff Eingebauter (Tillerstange) Sperrtaste Strahlbegradiger Drehen Schmiernippel Schmiernippel Automatischer Abfluss Figure 3.5B ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... - Seite 7 Eingebauter für Horizontale Strahlbegradiger Drehung Anschlag Horizontale Drehung (5) Stufen Motor Horizontal Schmiernippel Drahteinfassung Schmiernippel Anschlag Kabelführung Referenzmarke Horizontale Drehung Automatischer geradeaus rückwärts (5) Stufen Abfluss Stromkabel Figure 3.5D ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22...
-
Seite 8: Einlässe Und Auslässe
4.5” Schnellkupplung for 4.25” Extend-A-Gun RC3 (108mm) XFIH-*U*A 4.5” Schnellkupplung for 5.36” Extend-A-Gun RC3 (136.1mm) * Diese Ziffern in der Modellnummer beziehen sich auf Größe und Typ des Gewindes. Table 3.6.1 ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 9: Overall Dimensions
(228.6) HURRICANE MONITOR mit Tiller und 4” ANSI Flange (metric DN100 PN20) voller 360° Bewegungsbereich Draufsicht voller 180° Bewegungsbereich 5.9” 9.7” Seitenansicht (149.8) (246.4) Ansicht von vorne Figure 3.7B ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... - Seite 10 9.0” (228.6) HURRICANE MONITOR 3” or 4” ANSI 150 Flange Extended Monitor voller 360° Bewegungsbereich Draufsicht voller 180° Bewegungsbereich 9.7” (246.4) 5.9” Seitenansicht Ansicht von vorne (149.9) Figure 3.7D ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22...
- Seite 11 (243) 225° RIGHT TOP VIEW 90° UP & 45° DOWN Range of Motion 15.2” (385) 5.7” 3.4” (146) (87) 11.2” 5.7” (285) (146) 16.9” (430) SIDE VIEW Figure 3.7E ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22...
- Seite 12 (398) 11.3” 9.7” (287) (246) Swing Radius TOP VIEW 90° ABOVE 16.5” (418) 45° 5.7” BELOW 3.4” (144) (87) 10.4” 11.3” (265) (286) 21.7” (551) SIDE VIEW Figure 3.7F ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22...
-
Seite 13: Gesamthöhenzunahme Für Einlass-Befestigungselemente
* Diese Ziffern in der Modellnummer beziehen sich auf den Steuerungstyp und den Gewindetyp am Ausgang. ** Verwenden Sie die Höhe in den Zeichnungen für den Einlassadapter (Baureihe YQC), um die Gesamthöhe des Monitors mit Schnellkupplung zu bestimmen. Figure 3.7.1 ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 14: Installation
HURRICANE ein Ventil montiert, achten Sie darauf, dass der Monitor den Ventilgriff nicht behindert. Ist unter dem Monitor eine Drosselklappe installiert, darf die Montage der Drosselklappe die geflanschte Basis nicht behindern. ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 15: Einlassmontage Und Verfahrbereiche
GEWINDE AM Teleskop- AUSLASS HERSTELLEN KLEMMEN- OBERSEITE Die Köpfe der Klemmenbaugruppe über die Außengewinde am Zylindermuttern Auslass legen. Die Köpfe der Zylindermuttern MÜSSEN sich LOSE auf der Klemmenoberseite befinden. KLEMMENBAUGRUPPE ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... - Seite 16 Sie darauf achten, dass die Klemmen das Strom-/Kommunikationskabel des RC-Monitors SCHRAUBEN ABWECHSELND nicht behindern und dass die Schrauben UM EINE HALBE nicht übermäßig straff festgezogen werden. UMDREHUNG FESTZIEHEN ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22...
-
Seite 17: Kabelverlegung Für Teleskop
Figure 4.4 Das Override-Handbedienelement für das Teleskop kann in einer von vier möglichen Ausrichtungen (im Abstand von 90 Grad) bezogen auf die Geradeaus Vorwärts Referenzmarke am Monitor montiert werden. ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 18: Bewegungsanschläge Für Horizontale Drehung
UM DEN VERFAHRWEG NACH LINKS UM CA. 8° FÜR JEDE INSTALLIERTE SCHEIBE ZU REDUZIEREN. SCHEIBEN AUF DER ANDEREN SEITE INSTALLIEREN, UM DEN VERFAHRWEG NACH RECHTS ZU REDUZIEREN. Figure 4.5B ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 19: Bewegungsanschläge Elevation
(auf dieser Seite der Anschlagschraube installieren, um den Verfahrweg nach UNTEN zu begrenzen) EINSTELLSCHEIBE (auf dieser Seite der Anschlagschraube installieren, um den Verfahrweg nach OBEN zu begrenzen) Figure 4.6B ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 20: Düseninstallation
Korrosionsbedingte Schäden am Aufbau können durch das Versäumnis, das Gerät nach Verwendung zu entleeren, verursacht sein. Korrosionsschäden können bedingt durch Geräteausfälle Verletzungen VORSICHT verursachen. Gerät nach Verwendung grundsätzlich entleeren. ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 21: 4.10 Tiller-/Griffinstallation
(18mm) Hex befindet sich ein zweiter Sechskant, sodass der Sechskant zum Betätigen auch bei gekürzter Welle noch betätigt werden kann.. Hier abschneiden, um die Welle zu kürzen. Figure 5.4 ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 22: Durchflusskennlinie Durchfluss Und Reichweite Vollstrahldüsen
2000 3000 4000 5000 6000 DRUCK IST PITOT-DRUCK AM DÜSENAUSGANG 1 1/2" TIP 2" TIP 1 3/8" TIP 1 3/4" TIP 1000 1200 1400 1600 FLOW (GPM) Figure 6.2B ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 23: Mst-4Nj Durchfluss Und Reichweite Vollstrahldüsen
ABSTAND HORIZONTAL (ft) 2 INCH TIP ABSTAND HORIZONTAL (m) 80.0 60 PSI 80 PSI 100 PSI 40 PSI 40.0 80.0 120.0 160.0 200.0 240.0 280.0 ABSTAND HORIZONTAL (ft) Figure 6.2C ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 24: Auswirkungen Von Elevation Und Wind Auf Die Strahlreichweite (2,00" Tip)
Automatische Düsen halten durch Einstellen der Öffnung auf den verfügbaren Durchfluss einen konstanten Druck aufrecht. Die maximalen Bereiche für Durchfluss- und Druck sind vom Düsenhersteller zu erfragen. Jedenfalls sollte die maximale Bemessung der Hurricane Leistungskurve nicht überschritten werden. ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 25: Reibungsverlust
Hohlstrahldüse erhöht die Verwendung eines Turbulenzauflösers die Beanspruchung des Getriebezugs am Monitor und kann zu vorzeitigem Verschleiß führen. Daher wird die Verwendung eines Turbulenzauflösers bei Einsatz einer Hohlstrahldüse nicht empfohlen. Figure 6.4.2 ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 26: Gewährleistung
GEWÄHRLEISTUNG Task Force Tips, Inc., 3701 Innovation Way, Valparaiso, IN 46383-9327 USA („TFT“), gewährleistet dem Originalkäufer seiner Strahlrohre und anderer Geräte („Ausrüstung“) und allen, denen diese übertragen werden, dass das Gerät während eines Zeitraums von fünf (5) Jahren nach Kaufdatum frei von Material- und Verarbeitungsmängeln ist. -
Seite 27: Schmierung
Schmieren, siehe Abschnitt 8.2.1 Einfassung horizontale Drehung Kontamination oder Schaden an den Komponenten für Kontamination entfernen oder schadhafte Teile den horizontalen Antrieb auswechseln Zu wenig Schmiermittel Schmieren, siehe Abschnitt 8.2.2 ©Copyright Task Force Tips LLC 2004-2020 LIX-300 October 23, 2020 Rev22... -
Seite 28: Reparatur
Problembeschreibung mit Angabe des Ansprechpartners für den Fall von Rückfragen beizulegen. Für Kunden, die ihr Gerät selbst reparieren möchten, stehen Ersatzteile und Verfahrensbeschreibungen zur Verfügung. Task Force Tips übernimmt keine Haftung für Geräteschäden oder Verletzungen von Personen infolge des Gerätebetriebs durch den Benutzer. Teilelisten, Explosionsdarstellungen und Fehlersuchanleitungen erhalten Sie vom Werk oder auf der Internetseite unter tft.com.
