Note aux revendeurs: Si vous installez ce produit pour le client, veuillez lui fournir le manuel d'utilisation après l'installation.
Merci d'avoir acheté la potence Profile Design Aeria Ultimate. Elle est spécifiquement conçue pour être associée à l'Aeria Ultimate pour un ensemble aero complet mais peut
être utilisée sur n'importe quel cintre ou guidon bas standard avec une section de serrage de 31,8 mm. Veuillez lire attentivement ces instructions avant d'essayer d'installer cet
élément. Une installation correcte est nécessaire pour assurer la conformité avec la politique de garantie Profile Design. Si vous n'êtes pas habitué à l'installation d'une potence, de
prolongateurs de guidon ou de leurs accessoires, veuillez demander l'aide de votre revendeur Profile Design local en vous connectant au site www.profile-design.com et en utilisant
« recherche de revendeur » ou en contactant le service client de Profile Design.
Outils et éléments requis : Clé Allen 4 mm, clé Allen 5 mm et clé dynamométrique (po-lb/Nm)
Les zones filetées ont été pré-traitées par Profile Design pendant la production avec un composé frein-filet bleu spécial. Ce composé spécial est facile à détecter sur les filets de
tous les boulons fournis. Si vous ne pouvez pas détecter ce composé frein-filet ou si vous l'avez enlevé pendant la maintenance normale, ré-appliquez un composé frein-filet bleu
approprié, disponible auprès de Loctite ou d'un autre fournisseur avant l'assemblage.
1. Vérifiez la présence de bords tranchants ou de bavures sur le tube de direction de la potence, la fixation de potence
arrière et la fixation de potence avant. Enlevez-les avec une lime ou du papier de verre si nécessaire.
2. Faites coulisser la potence sur le tube de direction. Elle est compatible avec 1 1/8" ou avec 1" avec la cale incluse.
Installez les entretoises en suivant les instructions du fabricant de votre fourche.
3. Placez l'ouverture biseautée spécialement conçue du capuchon supérieur de la potence orienté vers la selle.
Insérez le boulon M6x45 par le capuchon et vissez-le dans le capuchon de compression. Serrez le boulon jusqu'à ce qu'il
n'y ait plus aucun mouvement entre le tube de direction et le jeu de direction.
4. Alignez la potence avec la roue avant et serrez uniformément les boulons de fixation du tube de direction arrière à 5 Nm
(44 po-lb).
5. Retirez la plaquette/le capuchon supérieur de la potence et placez le guidon dans le collier de serrage. (La section de
serrage doit être de 31,8 mm).
Pour un acheminement de câble interne, veuillez suivre le diagramme d'acheminement de câble conseillé.
Remarque : Les différents cadres présentent des exigences uniques en matière d'acheminement de câbles.
Pour les meilleures options d'acheminement de câbles pour votre cadre, veuillez consulter le fabricant de votre c
adre/vélo.
6. Insérez le boulon par le corps de la potence et vissez-le dans la plaquette. Alignez le cintre puis serrez les boulons
uniformément à un couple de 6 Nm (53 po-lb).
7. Après le premier déplacement, vérifiez à nouveau le serrage des boulons et périodiquement par la suite pour garantir une
fixation sûre.
AVERTISSEMENT
• Toute impossiblité à suivre ces avertissements et directives peut résulter en une brisure, un glissement et ou tout autre
dysfonctionnement de ce composant Profile Design pouvant provoquer une perte de contrôle de la bicyclette avec des blessures
graves. [AP1100-1-1]
• Un composant grinçant peut être un signe de problèmes potentiels. Assurez-vous que toutes les surfaces de contact entre les
composants soient propres, que tous les pas des verrous soient graissés ou traités avec une serrure de pas adéquate et serrés
selon les spécifications de Profile Design (ou du fabricant du vélo) et que tous les composants soient classés selon leur grosseur
pour aller correctement ensemble. Si vous continuez à éprouver un grincement, veuillez cesser d'utiliser composant Profile Design
et appelez le service après-vente de Profile Design. [AP0601-2-2]
• Sous-serrer un verrou peut résulter en une partie se dégageant durant une course sur le vélo et un verrou trop serré risque de
casser de façon inattendue ou de prendre les fils qu'il engage durant la course peut également résulter aussi en une perte de
contrôle. Tous les verrous doivent être serrés selon les spécifications de torque de Profile Design (ou du fabricant du vélo). Sur le
premier et tout assemblage subséquent veuillez examiner tous les fils mâle et femelles et les verrous pour tout fil démonté, fissuré
et tout composant de verrouillage exigeant une lubrification. [AP1100-3-2]
• Périodiquement, examinez attentivement toutes les surfaces de ce composant Profile Design (après l'avoir nettoyé) dans la lumière
du soleil claire pour vérifier toute petite fissure capillaire ou toute fatigue aux points de «stress» (tels que les soudures, joints, trous,
points de contact avec les autres parties etc.). Si vous voyez des fissures, peu importe la taille, cessez d'utiliser immédiatement la
partie et appelez le service après-vente de Profile Design. [AP0302-4-2]
• Toutes les fois que vous installez tout nouveau composant sur votre vélo assurez-vous de bien l'essayer près de chez vous (avec
votre casque) dans un endroit où il n'y a pas d'obstacles ni de circulation. Assurez-vous que tout fonctionne correctement avant de
faire une promenade ou une course. [AP1100-5-1]
• Les courses (route, montagne ou multi-sport) implique un stress extrême sur les bicyclettes et leurs composants (comme il sert
Profile Design, LLC
Garantie Limitée Mondiale
Worldwide Limited Warranty
Profile Design garantit à l'acheteur au détail original («vous») que le produit Profile Design pour lequel il a reçu cette garantie
est sans défauts au niveau du matiériel et de la main-d'oeuvre pour deux années à partir de la date d'achat de la vente au détail
originale. Cette garantie n'est pas transmissible à un acheteur subséquent. La seule obligation de Profile Design sous cette
garantie consiste à réparer ou remplacer le produit, à l'option de Profile Design. Profile Design doit être notifié par écrit de toute
demande sous cette garantie dans les 60 jours de tout manque déclaré de conformité du produit.
Limites de la garantie
La durée de toute garantie ou condition implicite, de commerciabilité, d'aptitude pour un but particulier ou autre, sur ce produit
sera limitée à la durée de la garantie exacte présentée ci-dessus. En aucun cas Profile Design ne sera responsable pour toute
perte, dérangement ou dégât, direct, accidentel, conséquentiel ou autre, résultant d'infraction de toute garantie ou condition
expresse ou garantie, de commerciabilité, d'aptitude pour un but particulier ou autre en ce qui concerne ce produit, sauf comme
indiqué ici. Certains Etats ou pays ne permettent pas les limites sur la durée de la garantie implicite et d'autres n'autorisent
pas les exclusions ou limites aux dommages accidentels ou conséquentiels, de ce fait ces limites ou exclusions peuvent ne
pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir aussi d'autres droits qui
peuvent varier d'un endroit à un autre. Cette garantie sera interprétée selon les lois des États-Unis. Le sens/version de la langue
anglaise originale de cette garantie contrôle toutes les traductions et Profile Design n'est pas responsable pour toute erreur
dans la traduction de cette garantie ou toute directive du produit. Cette garantie n'est pas destinée à conférer tout droit légal ou
juridictionnel supplémentaire ou des droits de garantie autres que ceux présentés ici ou exigés par la loi. Si toute partie de cette
garantie est tenue pour invalide ou inapplicable pour toute raison, une telle découverte n'invalidera pas toute autre provision.
Pour les produits achetés dans des pays autres que les États-Unis, veuillez contacter le distributeur autorisé de Profile Design
dans ce pays respectif.
Options du Service de garantie
Pour obtenir un service sous garantie, vous devez:
(1) Apporter ou envoyer votre produit Profile Design, avec cette garantie, le reçu original du vendeur au détail ou toute autre
preuve satisfaisante de la date d'achat au détail depuis le détaillant où vous avez acheté l'article ou de tout autre détaillant
Profile Design autorisé ou
(2) Envoyer votre produit Profile Design (avec le numéro d'autorisation du retour sur l'extérieur de l'emballage de transport et

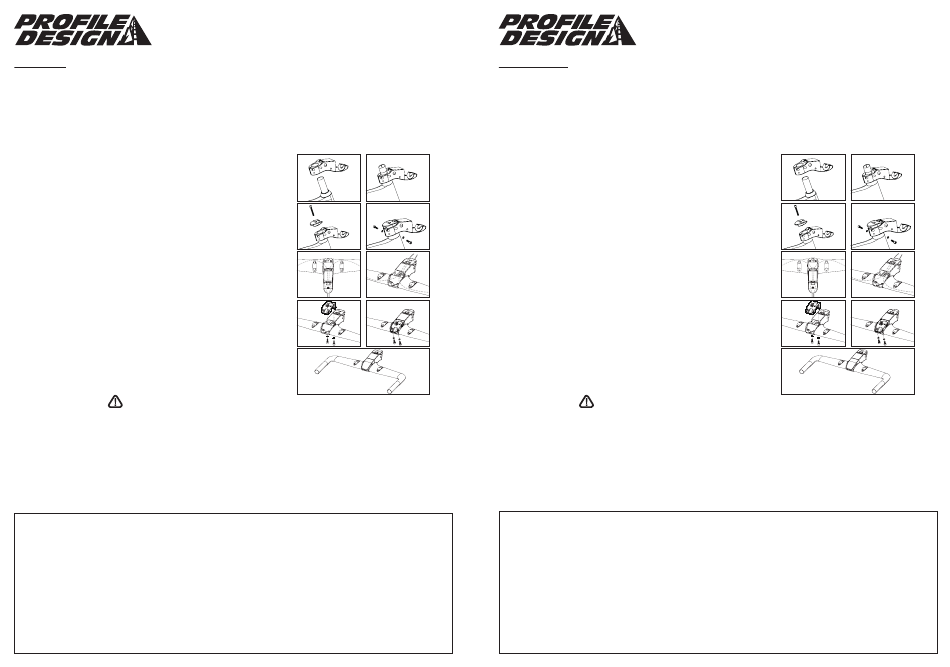

potence Aeria Ultimate
Instructions d'installation
1.
3.
de cavaliers) et raccourcissent considérablement leur durée d'utilisation. Si vous participez à ces types d'événements, la vie du
produit peut être raccourcie considérablement selon le niveau et la quantité de courses. La «brisure normale» d'un composant
peut différer grandement entre les usages compétitifs et non-compétitifs, raisons pour lesquels les cavaliers de rang professionnel
utilisent souvent de nouveaux vélos et composants à chaque saison et font entretenir leurs vélos par des mécaniciens
professionnels. Un soin particulier doit être placé dans l'examen régulier de votre bicyclette et de ses composants pour vous
assurer de votre sécurité. [AP1100-6-1]
• Plusieurs facteurs peuvent réduire la durée de ce composant à moins de sa période de garantie. La dimension du cavalier et/
ou la force et le style du maintient, la distance parcourue, un terrain rugueux, un abus, une installation inexacte, la transpiration,
les conditions ambiantes adverses (telles que de l'air salé ou une pluie acide), les dégâts de voyage (surtout si le vélo et ses
composants sont démontés puis rassemblé à maintes reprises) et les accidents peuvent tous contribuer au raccourcissement de la
vie de ce composant. Plus il y a de facteurs présents, plus la vie du composant en sera réduite. [AP0801-7-2]
• Assurez-vous que le diamètre de la région de pince du guidon corresponde à celui de la pince de tige (c.-à-d. 31.8mm, 26.0mm ou
25.4mm). Une taille inégale pourrait résulter en une cassure du guidon et/ou de la tige, un glissement ou une rupture qui peuvent
provoquer perte possible du contrôle et une blessure. [B0706-4-1]
• Les guidons en fibres de carbone exigent une attention et un entretien spéciaux. Pour installation d'une tige avec des guidons en
fibre de carbone, veuillez prendre tout d'abord référence aux directives du fabricant du guidon. [ST1100-1-1]
• Assurez-vous de vérifier périodiquement la position ferme du boulon de tige sur l'étau arrière (accessoire de la fourchette) et l'étau
avant (accessoire du guidon) pour assurer une bonne prise. [ST1100-2-1]
• Les fourchettes avec des tubes de direction en fibre de carbone exigent une attention et un entretien spéciaux. Veuillez consulter
les directives du fabricant de la fourchette. [ST1100-5-1]
apposé au produit), avec le reçu original du vendeur au détail ou toute autre preuve satisfaisante de la date d'achat au détail
à Profile Design 2677 El Presidio St. Long Beach, CA 90810 USA. Vous devez obtenir en premier un numéro d'autorisation
de retour en appelant Profile Design à (310) 884-7756 ext. 161 (ou envoyez un email à warranty@profile-design.com) avant
de rendre le produit à Profile Design.
Profile Design peut exiger que vous remplissiez et signez un formulaire de requête pour remplacement de la garantie avant de
traiter votre demande de garantie.
Tout affranchissement, assurance ou autres coûts de transport encourus pour envoyer votre produit Profile Design pour un
service sous une des options ci-dessus sont votre responsabilité. Profile Design ne sera pas responsable pour les produits
perdus ou endommagés durant le transport.
Pour les produits achetés dans des pays autres que les États-Unis, contactez le distributeur autorisé de Profile
Design dans le pays où ils ont été achetés. Ils peuvent être trouvés sur notre site www.profile-design.com
Exclusions de Garantie
Les détaillants et vendeurs de produits Titec ne sont pas autorisés à modifier cette garantie en aucune façon. Il est de votre
responsabilité d'examiner régulièrement le produit pour déterminer tout besoin pour un service normal ou un remplacement.
Cette garantie ne couvre pas ce qui suit
• Les produits qui ont été modifiés, négligés ou incorrectement entretenus, utilisés pour des objectifs commerciaux, mal utilisés
ou impliqués dans des accidents.
• Les dommages rencontrés durant l'expédition des produits (de telles plaintes doivent être déposées directement auprès du
transporteur).
• Les dommages aux produits provenant d'un assemblage ou d'une réparation incorrecte, de l'utilisation de parties ou
accessoires non compatibles avec l'utilisation orignale prévue ou de l'impossiblité à respecter les avertissements et les
instructions d'utilisation du produit.
• Les dommages ou détériorations à la finission de la surface, à l'esthétisme ou l'apparence du produit.
• Le travail exigé pour enlever et/ou réajuster l'article couvert par cette garantie.
• Toute brisure normale du produit.
• Tout produit pour lequel le consommateur ne suit pas les procédures de la garantie comme indiquées ci-dessus.
Pour la version acutelle de cette garantie, veuillez visiter notre site Web à www.profile-design.com
(© Juin 2011 Profile Design)
