Nauticast A2 Installationsanleitung

Diese Installationsanleitung dient als Ergänzung des
Benutzerhandbuchs (Art.Nr. 1001001-2) auf der Nauticast Data
Card (USB-Stick). Die Installation des Nauticast A2 AIS sollte
immer von Fachpersonal geplant und durchgeführt werden.
Die aktuellsten Informationen zum Nauticast A2 erhalten Sie auf
unserer Webseite www.nauticast.com.
EMPFOHLENER STANDORT
Die Transpondereinheit soll in einer geschützten Umgebung montiert werden,
dabei ist der Sicherheitsabstand zum Kompass zu beachten (siehe rechts). Die

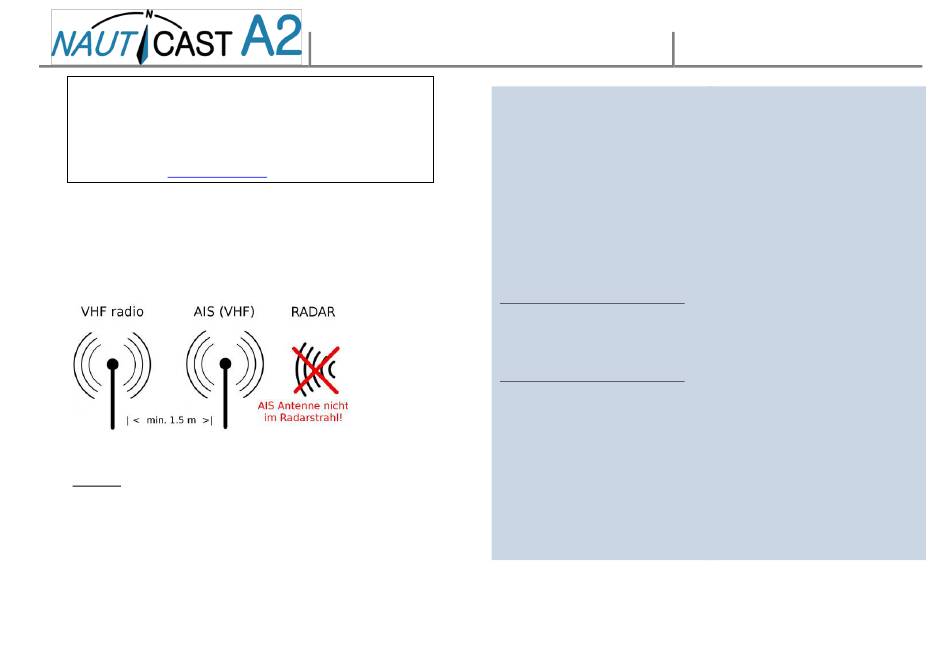

VHF Antenne muss vertikal montiert werden. Sie sollte 1,5m von anderen Funk-
Antennen und reflektierenden Flächen entfernt und außerhalb des Radarstrahls
sein. Die GPS Antenne benötigt freie Sicht auf den Himmel für ideale Funktion.
SYSTEMBETRIEB
Wichtig! Das Nauticast A2 kann in zwei Betriebsarten arbeiten: Klasse A
(Standard) und Inland-Modus (europäische Binnenschifffahrt).
Auswahl der Betriebsart:
Hauptmenue→ Konfiguration→ Systemeinstellungen→ Systemmodus
Nur für Inland-AIS-Installationen gültige Anleitungen sind an der
braunen Schrift zu erkennen.
Installationsanleitung
Abmessungen
Nauticast A2
Größe B x H x T: 238 x 87 x 173 (mm)
mit kardanischer Aufhängung
Größe B x H x T: 292 x 124 x 173 (mm)
Stromversorgung
Spannung: 24 VDC (12 VDC)
Leistung Ø / max: 20W / 60 W
Strom Ø / max: 0,6A / 2,5A (1,2A / 5,0A)
GPS-Empfänger (AIS intern)
Empfänger: 50 CH
Frequenz: L1 (1575,42 MHz)
Aktualisierungsrate: 2 Hz
Positionsgenauigkeit (SA Aus)
Position <2,0 m DGPS (CEP, 50 %)
Position <2,5 m GPS (CEP, 50 %)
Antennenversorgung: 5 VDC
Elektroanschlüsse
Anschluss RS 422
Pilot Ein-/Ausgang
ECDIS Ein-/Ausgang
LR Ein-/Ausgang
Sensor 1 Eingang
Sensor 2 Eingang
Sensor 3 Eingang
Anschluss RS 232
RS232 Ein-/Ausgang 38400
Signalanschluss: 26-polig HD-SUB (M)
Stecker RS-232: 9 polig D-SUB (M)
Netzstecker: 4-polig ConXall (M)
Antennenstecker GPS 50 Ohm TNC-Buchse
Antennenstecker VHF 50 Ohm BNC-Buchse
Masseschluss Schraubengröße: M6
Kabel (Empfehlung)
VHF und GPS
Sensoren, z. B. Gyro
Blaue Tafel Anschluss
Für volle Funktionalität ist ein Widerstand zwischen dem
braunen und orangen Leiter des Stromanschlußkabels
zu installieren
12V: 2,2kΩ
24V: 10 kΩ
VHF-Transceiver
Frequenz 156-163 MHz
Ausgangsleistung 1/12,5 W
Kanalbandbreite 25 kHz
Bit-Rate 9.600 bps
Intervalle zwischen Positionsmeldungen 1 bis 180 s
Modulation FM-GMSK/GFSK
Sender 1
Empfänger 3
Transceiver-Empfindlichkeit <-107 dBm
Umgebungsdaten
Geschütztes Umfeld (IEC 60945)
Betriebstemperatur -15 °C bis 55 °C
Standardgeschwindigkeit (bps)
38400 Kompass-Sicherheitsabstand
38400 60 cm zu Standardmagnetkompass
9600 45 cm zu Steuermagnetkompass
4800
4800 Das Nauticast A2 AIS-System entspricht
4800 folgenden Standards:
IMO Leistungsstandard für AIS (MSC 74(69) Anhang 3)
Standardgeschwindigkeit (bps) ITU-R M. 1371-5
ITU-R M. 825-3
ITU-R M. 1084-5
IEC 61993-2 Ausgabe 2
IEC 61162-1/2 Ausgabe 4 (NMEA 0183, Version 4.0)
IEC 61108-1 Ausgabe 2
IEC 60945 Ausgabe 4
IEC 62288 Ausgabe 2
IALA-Richtlinien zu AIS
Inland Test Standard Ausgabe 2.0
Änderung der technischen Daten ohne vorherige
RG214/U Ankündigung vorbehalten.
RFE-HFI 2 x 2 x 0,75
mm 2
1001001-3
