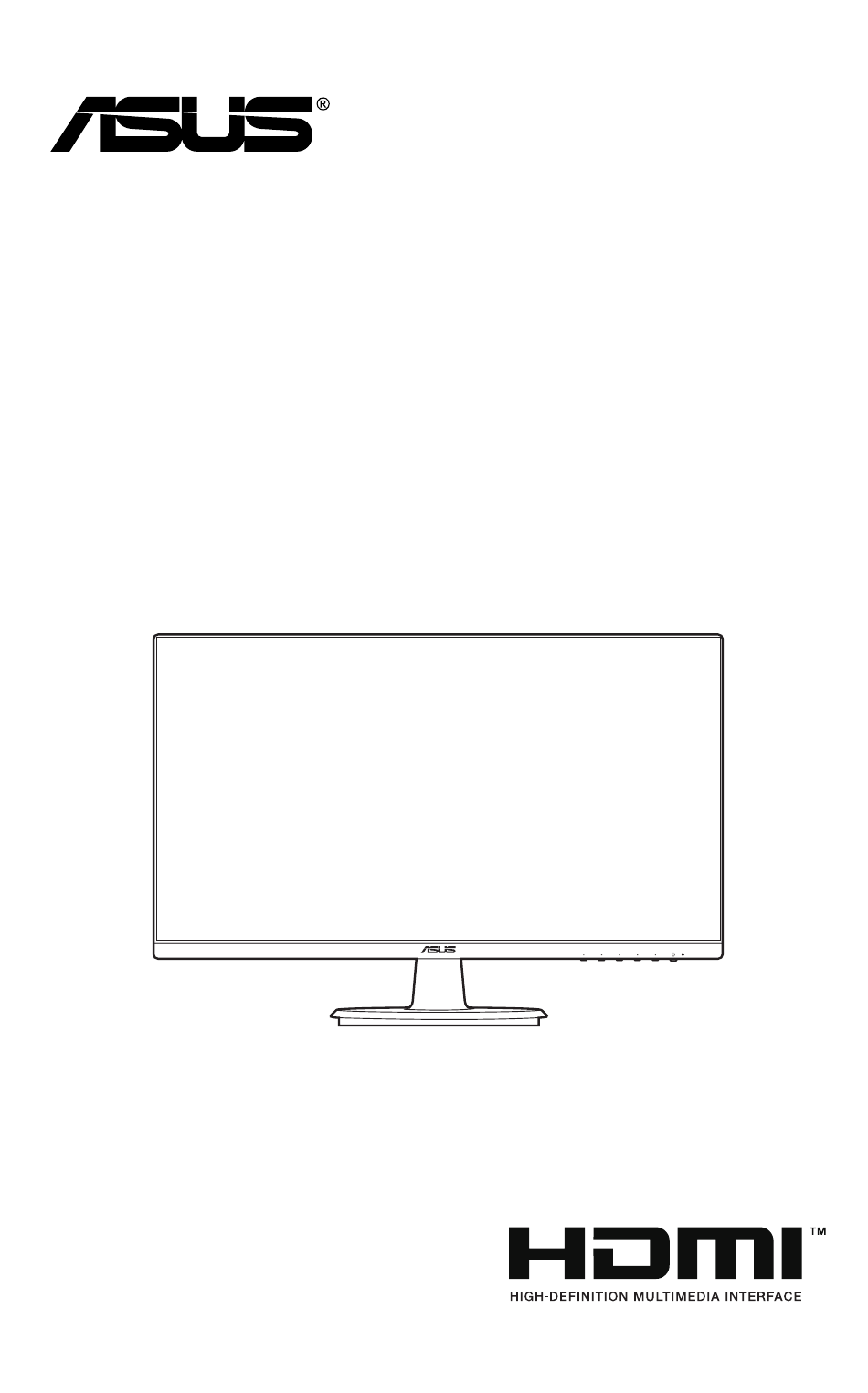

- Seite 1 VA24DCP / VA27DCP LCD-Monitor Bedienungsanleitung...
- Seite 2 Sprache übersetzt werden, außer in Form einer im Besitz des Käufers verbleibenden Sicherheitskopie. Produktgarantie oder Service wird nicht verlängert, falls: (1) das Produkt repariert, modifiziert oder verändert wurde, sofern die Reparatur, Modifikation oder Änderung nicht schriftlich von ASUS autorisiert wurde; oder (2) die Seriennummer des Produktes unkenntlich gemacht wurde oder fehlt.
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis..................iii Hinweise....................... iv Hinweise.zu.Ihrer.Sicherheit............... vi Pflegen.&.Reinigen..................vii Rücknahmeservices.................. viii Produktinformationen.für.das.EU.Energielabel........viii Kapitel.1:..Übersicht.über.das.Produkt 1.1. Willkommen!.................. 1-1 1.2. Packungsinhalt................1-1 1.3. Einführung.zum.Monitor............... 1-2 1.3.1 Frontansicht ..............1-2 1.3.2 Ansicht von hinten ............
-
Seite 4: Energy Star
Energy, das uns allen hilft, durch energieeffiziente Produkte und Verfahren Geld zu sparen und die Umwelt zu schützen. Alle ASUS-Produkte mit ENERGY-STAR-Logo stimmen mit dem ENERGY- STAR-Standard überein und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Monitor und Computer sind automatisch darauf eingestellt, nach 10 bzw. - Seite 5 HINWEIS: Energy Star wird unter FreeDOS und Linux-basierten Betriebssystemen nicht unterstützt. Hinweise.des.Canadian.Department.of.Communications Dieses Digitalgerät überschreitet nicht die Grenzwerte der Klasse B für Funkstörungsemissionen für Digitalgeräte, die in den Radio Interference Regulations des Canadian Department of Communications festgelegt wurden. Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES- 003.
- Seite 6 Hinweise zu Ihrer Sicherheit • Lesen Sie sorgfältig die mitgelieferte Dokumentation durch, bevor Sie beginnen, den Monitor einzurichten. • Setzen Sie den Monitor weder Regen noch Feuchtigkeit aus, um einen Brand oder elektrischen Schlag zu vermeiden. • Versuchen Sie niemals das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung innerhalb des Monitors kann ernsthafte Verletzungen verursachen.
-
Seite 7: Pflegen & Reinigen
Das Symbol mit einer durchgestrichenen Abfalltonne auf Rädern bedeutet, dass das Produkt (elektrisches und elektronisches Gerät oder quecksilberhaltige Knopfzelle) nicht mit dem Hausmüll zusammen entsorgt werden darf. Bitte schauen Sie nach örtlichen Vorschriften zur Entsorgung elektronischer Geräte. Pflegen & Reinigen •... -
Seite 8: Produktinformationen Für Das Eu Energielabel
Nutzen Sie die folgenden Quellen, wenn Sie weitere Informationen zum Produkt und zu Software-Aktualisierungen suchen. ASUS-Websites Die weltweiten ASUS-Websites bieten aktuelle Informationen zu Hardwareund Software-Produkten von ASUS. Besuchen Sie die Website http://www.asus.com. Optionale.Dokumentation Ihr Produktpaket kann optionale Dokumentation enthalten, die eventuell von Ihrem Händler hinzugefügt wurde. - Seite 9 A third-party certification according to ISO 14024 Toward sustainable IT products Say hello to a more sustainable product IT products are associated with a wide range of sustainability risks throughout their life cycle. Human rights violations are common in the factories.
-
Seite 11: Willkommen
® Vielen Dank für den Kauf eines ASUS LCD-Monitors! Der aktuellste Breitbild-LCD-Monitor von ASUS bietet ein breiteres, helleres und kristallklares Bild sowie eine Vielzahl weiterer Funktionen, die die Arbeit mit diesem Produkt zum Vergnügen machen. Durch diese Funktionen können Sie die Bequemlichkeit und das wunderbare visuelle Erlebnis des Monitors genießen! -
Seite 12: Einführung Zum Monitor
Einführung zum Monitor 1.3.1. Frontansicht Menu Close Input Select Brightness Blue Light Filter Stromschalter/Betriebsanzeige • Mit diese Taste schalten Sie den Bildschirm ein/aus. • Die folgende Tabelle zeigt die Bedeutung der Farben der Betriebsanzeige. Status Beschreibung Weiß Bernstein Standby-Modus Menü-Taste: •... -
Seite 13: Ansicht Von Hinten
9V/3A, 12V/3A, 15V/3A und 20V/3,25A. Das Anschließen des USB Typ-C Kabels kann die DisplayPort Quelle und Strom abgeben. Kopfhöreranschluss. Dieser Port steht nur zur Verfügung, wenn ein HDMI/ USB Typ-C Kabel angeschlossen ist. Schlitz.für.Kensington-Schloss. Kontrolltasten. ASUS VA24DCP / VA27DCP LCD-Monitor... - Seite 14 Kapitel 1: Übersicht über das Produkt...
-
Seite 15: Anbringen Des Monitorarms/-Fußes
Halter in der Aussparung am Monitorfuß einrastet. Sichern Sie den Monitorfuß durch Drehen am Arm, bis er richtig sitzt. Wir empfehlen Ihnen ein weiches Tuch auf den Tisch zu legen, um Schäden an dem Monitor zu vermeiden. ASUS VA24DCP / VA27DCP LCD-Monitor... -
Seite 16: Abnehmen Des Halters/Fußes (Für Vesa-Wandmontage)
Abnehmen des Halters/Fußes (für VESA-Wandmontage) Der Halter/Fuß des Monitors kann zur VESA-Wandmontage abgenommen werden. So entfernen Sie den Halter/Fuß: Legen Sie den Monitor mit der Vorderseite nach vorne auf einen Tisch. Entfernen Sie die Gummis in den vier Schraubenlöchern. (Abbildung 1) Entfernen Sie die Basis (Abbildung 2). -
Seite 17: Anpassen Des Bildschirms
Schauen Sie bitte auf die volle Fläche des Bildschirms und passen die Position des Bildschirms an, um einen optimalen Blickwinkel zu erhalten. • Halten Sie den Monitorfuß fest, damit der Monitor beim Anpassen des Blickwinkels nicht umkippt. • Der empfohlene Einstellwinkel ist +23 bis -5°. -5°~+23° (Kippen) ASUS VA24DCP / VA27DCP LCD-Monitor... -
Seite 18: Anschließen Der Kabel
Anschließen der Kabel Schließen Sie nach den nachstehenden Anweisungen die Kabel an: •. So.schließen.Sie.das.Netzkabel.an: Verbinden Sie ein Ende des Netzkabels mit dem Netzanschluss des Monitors, das andere Ende verbinden Sie mit einer Steckdose. •. So.schließen.Sie.das.HDMI/USB.Typ-C*.Kabel.an: Verbinden Sie ein Ende des HDMI/USB Typ-C* Kabels mit dem HDMI/ USB Typ-C Anschluss des Monitors. - Seite 19 ASUS VA24DCP / VA27DCP LCD-Monitor...
- Seite 20 Kapitel 2: Einrichtung...
- Seite 21 , um die Einstellungen der ausgewählten Funktion zu ändern. Um das OSD-Menü zu verlassen und zu speichern, drücken Sie wiederholt auf oder , bis das OSD-Menü ausgeblendet wird. Wiederholen Sie die Schritte 1-4, um andere Funktionen anzupassen. ASUS VA24DCP / VA27DCP LCD-Monitor...
-
Seite 22: Einführung In Die Osd-Funktionen
Einführung in die OSD-Funktionen Splendid Diese Funktion bietet 8 Modi zur Auswahl. Jeder Modus hat eine Rückstellungsoption, damit Sie Ihre Einstellung behalten bzw. zum voreingestellten Modus zurückkehren können. ASUS VA24D Splendid Standardmodus HDMI 1920 x 1080 @ 60Hz Landschaf t s m odus... - Seite 23 Wiederholen Sie diese Übungen regelmäßig. Wenn die Augenbelastung weiter anhält, suchen Sie bitte einen Arzt auf. Augenübungen: (1) Schauen Sie wiederholt nach oben und unten (2) Rollen Sie langsam Ihre Augen (3) Bewegen Sie Ihre Augen diagonal. ASUS VA24DCP / VA27DCP LCD-Monitor...
- Seite 24 Diese Funktion ist nicht verfügbar, wenn im Menü Hautton Rötlich oder Gelblich ausgewählt ist. Farbe. Legen Sie über dieses Menü eine gewünschte Farbeinstellung fest. ASUS VA24D Farbe Standardmodus HDMI 1920 x 1080 @ 60Hz H el l i gkei t K ont rast S ät t i gung...
- Seite 25 OverScan ist nur bei HDMI-Eingangsquellen verfügbar. •. VividPixel: Verbessert die Kontur des angezeigten Bildes und erzeugt hochwertige Bilder am Bildschirm. •. ASCR: Hier können Sie die Funktion ASCR (ASUS Smart Contrast Ratio) ein-/ausschalten. •. AMD.FreeSync.(nur.HDMI.und.USB.Typ-C): Ermöglicht einer FreeSync unterstützten* Grafikkarte die dynamische Anpassung der Bildschirmaktualisierungsrate basierend auf typischen Inhaltsbildraten für eine energiesparende, praktisch ruckelfreie Anzeigeaktualisierung mit...
-
Seite 26: Systemeinstellungen
Eingangswahl. Mit dieser Funktion können Sie Ihre bevorzugte Eingangsquelle auswählen. ASUS VA24D Eingangswahl Standardmodus HDMI 1920 x 1080 @ 60Hz H DM I U SB - C System-Einstellungen Ermöglicht Ihnen die Anpassung des Systems. ASUS VA24D System-Einstellungen Standardmodus HDMI 1920 x 1080 @ 60Hz Laut st ärk e... - Seite 27 Alignment: Dies erleichtert Designern und Benutzern die Organisation von Inhalt und des Layouts auf einer Seite, um ein einheitliches Aussehen und Gefühl zu erhalten. Ausrichtungsmuster 1 Ausrichtungsmuster 2 Alignment Grid 1 Alignment Grid 2 ASUS VA24DCP / VA27DCP LCD-Monitor...
-
Seite 28: Energiesparen
Paper.size: Sie können die Dokumente in Originalgröße auf dem Bildschirm betrachten. Letter Letter A4 (nur VA27DCP) Photo: Die unterschiedlichen realen Fotogrößen bieten Fotografen und anderen Benutzern eine genaue Anzeige und Bearbeitung ihrer Fotos in realer Größe auf dem Bildschirm. Foto 4 x 6, 3 x 5, 2 x 2 Foto 8 x 10, 5 x 7 8x10 •. -
Seite 29: Verknüpfung
Verknüpfung.1/Verknüpfung.2: Wählt eine Funktion für die Tasten Verknüpfung 1 und 2. Wenn eine bestimmte Funktion ausgewählt oder aktiviert wird, wird Ihre Schnelltaste möglicherweise nicht unterstützt. Verfügbare Funktionsauswahlen für die Verknüpfung: Blaulichtfilter, Splendid, Helligkeit, Farbtemp., Lautstärke, GamePlus, Quickfit, Pausenhinweis, Farbverstärkung. ASUS VA24DCP / VA27DCP LCD-Monitor... -
Seite 30: Technische Daten
Technische Daten Bildschirmtyp TFT-LCD Bildschirmgröße VA24DCP: 23,8-Zoll-Breitbild (16:9, 60,5 cm) VA27DCP: 27-Zoll-Breitbild (16:9, 68,6 cm) Max..Auflösung 1920 x 1080 Pixelabstand VA24DCP: 0,2745 mm VA27DCP: 0,3114 mm Helligkeit.(i.d.R.) 250 cd/m Kontrastverhältnis.(i.d.R.) 1000:1 Kontrastverhältnis.(max.) 100.000.000:1 (wenn ASCR aktiviert ist) Betrachtungswinkel.(H/V).. 178˚/178˚ CR.>.10... - Seite 31 BSMI, VCCI, RoHS, J-MOSS, WEEE, PSE, Windows 7 &10 WHQL, TUV-Flicker free, TUV-Low Blue Light, ISO9241-307, PC-Recycle, UkrSEPRO, ICES-3, EU Energy Label, TCO, CU, CCC, CEL, MEPS, KC, KCC, E-Standby VN MEPS, Ukraine Energy Doc *Die.technischen.Daten.können.ohne.Ankündigung.geändert.werden. **Messung.einer.Bildschirmhelligkeit.von.200.nits.ohne.Audio/USB/Kartenleser-Verbindung. ASUS VA24DCP / VA27DCP LCD-Monitor 3-11...
-
Seite 32: Äußere Abmessungen
Äußere Abmessungen VA24DCP 76.07 [2.99] 65.11 [2.56] 19.38 [0.76] 14.3 [0.56] 50.81 [2] 61.77 [2.43] 205.01 [8.07] 1.5 [0.06] 6.33 [0.25] 66.86 [2.63] 20.76 [0.82] 148.23 [5.84] 296.46 [11.67]-Active Area 323.55 [12.74] 390.41 [15.37] 100 [3.94] 3-12 Kapitel 3: Bildschirmmenü (OSD-Menü) - Seite 33 VA27DCP 77.9 [3.07] 65.29 [2.57] 19.9 [0.78] 14.28 [0.56] 50.71 [2] 63.33 [2.49] 215 [8.46] 1.5 [0.06] 6.99 [0.28] 168.16 [6.62] 21.4 [0.84] 336.31 [13.24] 364.71 [14.36] 431.65 [16.99] 100 [3.94] ASUS VA24DCP / VA27DCP LCD-Monitor 3-13...
-
Seite 34: Fehlerbehebung (Häufig Gestellte Fragen)
Fehlerbehebung (häufig gestellte Fragen) Problem Mögliche.Lösung Die Betriebs-LED leuchtet nicht • Drücken Sie die Taste , um den Monitor einzuschalten. • Prüfen Sie, ob das Netzkabel richtig mit dem Monitor und der Steckdose verbunden ist. • Prüfen Sie, ob das Gerät eingeschaltet ist. Die Betriebs-LED leuchtet orange, und kein •... -
Seite 35: Unterstützte Anzeigemodi
60,00(N) 47,78(P) 1280x800 60,00(N) 49,7(P) 1280x960 60,00(N) 60,00(P) 1280x1024 60,02(P) 63,98(P) 1280x1024 75,02(P) 79,98(P) 1366x768 59,79(P) 47,712(P) 1440x900 59,89(P) 55,94(N) 1600x1200 60,00(P) 75,00(P) 1680x1050 60,00(P) 65,29(N) 1920x1080 60,00(P) 67,5(P) 1920x1080 75,00(P) 84,64(N) *.„P“./.„N“.stehen.für.die.„positive“./.„negative“.Polarität.der.eingehenden.H-Synchronisierung/. V-Synchronisierung.(Eingangstiming). ASUS VA24DCP / VA27DCP LCD-Monitor 3-15... - Seite 36 Wenn.der.Monitor.im.Videomodus.betrieben.wird.(d.h..keine.Daten.anzeigt),.werden.die.folgenden. hochauflösenden.Modi.zusätzlich.zum.normalauflösenden.Video.unterstützt. Voreinstellung Timing. Pixelformat Horizontale. Vertikale. Pixelfrequenz. OSD. Name Frequenz. Frequenz. (MHz) Anzeige (KHz) (Hz) 480p 720 x 480 31,469 480p-60Hz 720p60 1280 x 720 74,25 720p-60Hz 576p 720 x 576 31,25 576p-50Hz 720p50 1280 x 720 37,5 74,25 720p-50Hz 1080p60 1920 x 1080...
- Seite 37 (MHz) 480p 720 x 480 31,469 720p60 1280 x 720 74,25 576p 720 x 576 31,25 720p50 1280 x 720 37,5 74,25 1080p60 1920 x 1080 67,5 148,5 1080p50 1920 x 1080 56,25 148,5 ASUS VA24DCP / VA27DCP LCD-Monitor 3-17...
- Seite 38 3-18 Kapitel 3: Bildschirmmenü (OSD-Menü)
