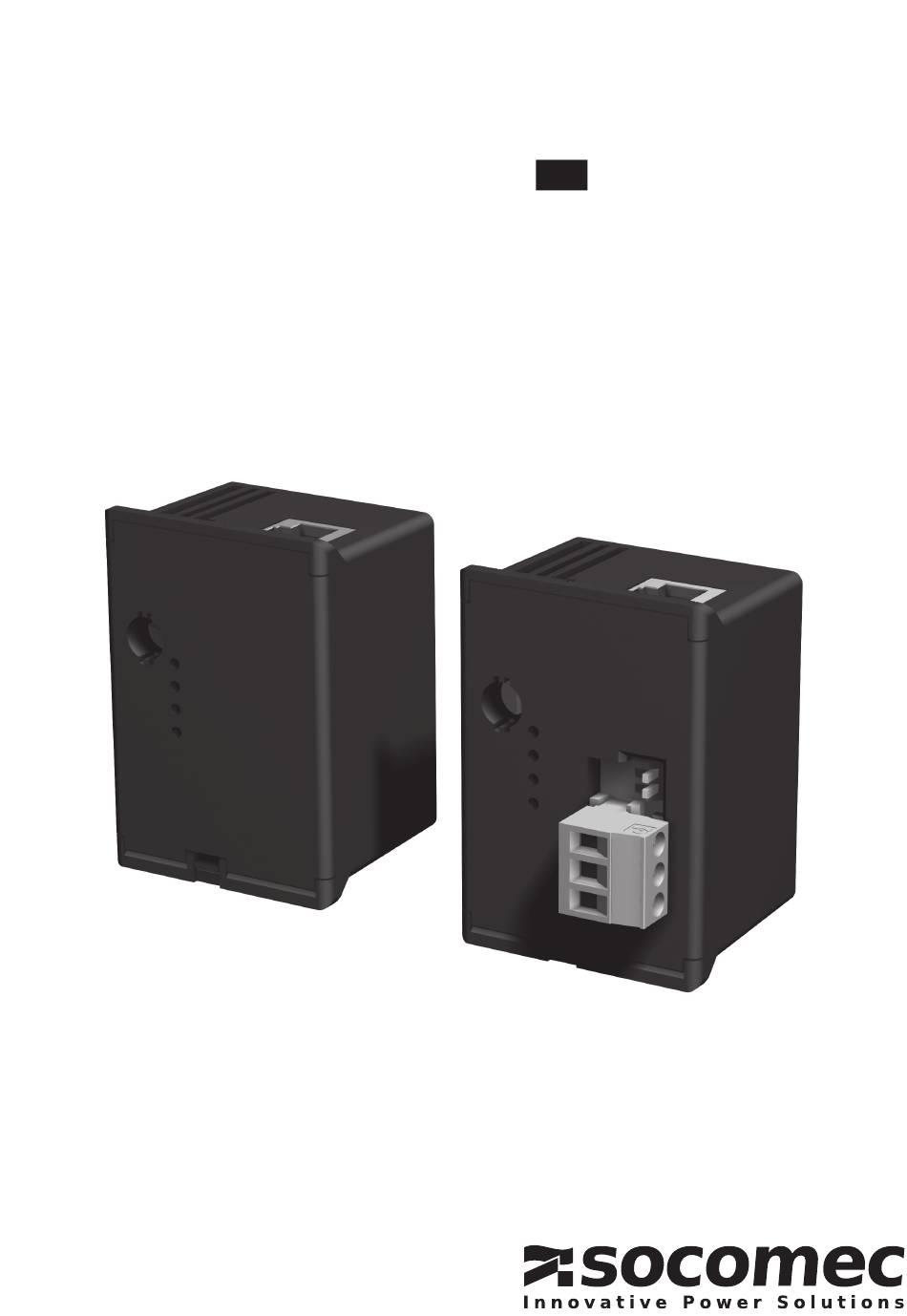

- Seite 1 DIRIS A-30/A-41/A-60 ETHERNET ® Bedienungsanleitung...
- Seite 2 DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC...
-
Seite 3: Inhaltsverzeichnis
ANSCHLUSS .............................5 DIAGNOSE ANHAND DER ANZEIGEN .....................6 KONFIGURATION ..........................7 ETHERNET-KONFIGURATION AM DIRIS A-30/A-41/A-60 ..............7 IP-ADRESSE ............................8 MASKE.............................11 GATEWAY ............................11 DHCP ...............................12 UMGEBUNGSBEDINGUNGEN UND PRÜFVERFAHREN ...............13 SCHNITTSTELLENDATEN: STROMVERSORGUNG ...............13 RS485 ..............................13 ETHERNET............................13 KOMMUNIKATION ..........................14 KOMMUNIKATIONSTABELLE ......................14 DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC... -
Seite 4: Vorausgehende Kontrollen
Messgeräte DIRIS von einem PC oder einer SPS-Steuerung aus möglich. Das Modul steht in zwei Ausführungen zur Verfügung: • ETHERNET-MODUL MIT MODBUS-RTU-GATEWAY • ETHERNET-MODUL – Réf. 48250203 : – Art.-Nr. 48250204 : > Verbindung über eine RJ45-Steckverbindung. > Funktion des MODBUS-Gateway-Masters mit drei- >... -
Seite 5: Installation
Das Modul wird auf der Rückseite des DIRIS A-30/A-41/A-60 an einem der vier hierfür vorgesehenen Plätze eingebaut. Der DIRIS A-30/A-41/A-60 darf nicht unter Spannung stehen Befestigen Sie das Modul an einem der vier Für den Anschluß der Klemmleiste beachten Sie die entsprechenden Hinweise. Wieder einschalten. DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC... -
Seite 6: Diagnose Anhand Der Anzeigen
Interner JBUS-Fehler Grün LEUCHTET NICHT Siehe Rote LED BLINKT Externer JBUS-Fehler LEUCHTET Störungsfrei, voll funktionsfähig Link Grün LEUCHTET NICHT Keine Verbindung zum Ethernet-Netzwerk LEUCHTET Verbindung zum Ethernet-Netzwerk Activity Gelb BLINKT Ethernet-Versand / -Empfang von Datenframes DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC... -
Seite 7: Konfiguration
• Gateway : 0.0.0.0 [CLASS A].[CLASS B].[CLASS C].[CLASS D] • DHCP-Aktivierung: NEIN Subnetzmaske (Eth MASH) : [CLASS A].[CLASS B].[CLASS C].[CLASS D] Gateway (Eth GATE) : [CLASS A].[CLASS B].[CLASS C].[CLASS D] DHCP-Aktivierung (Eth DHCP) : Ja / Nein DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC... -
Seite 8: Ip-Adresse
DIRIS A-30/A-41/A-60 - RS485 - ETHERNET ® KONFIGURATION IP-ADRESSE: > Beispiel: Programmierung der Adresse 191.158.1.7 CLASS A = 191 DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC... - Seite 9 IP-ADRESSE: > Beispiel: Programmierung der Adresse 191.158.1.7 CLASS D = 158 DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC...
- Seite 10 DIRIS A-30/A-41/A-60 - RS485 - ETHERNET ® KONFIGURATION IP-ADRESSE: > Beispiel: Programmierung der Adresse 191.158.1.7 CLASS C = 1 > Beispiel: Programmierung der Adresse 191.158.1.7 CLASS C = 7 DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC...
-
Seite 11: Maske
MASKE: > Beispiel: 255.255.255.0 Das Prinzip ist dasselbe wie bei der IP-Adresse GATEWAY: > Beispiel: 0.0.0.0 Das Prinzip ist dasselbe wie bei der IP-Adresse DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC... -
Seite 12: Dhcp
DIRIS A-30/A-41/A-60 - RS485 - ETHERNET ® KONFIGURATION DHCP : > WARNUNG: Die DHCP-Aktivierung ist nicht empfohlen. Wenden Sie sich an Ihren Netzwerk-Administrator. DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC... -
Seite 13: Umgebungsbedingungen Und Prüfverfahren
RS485 Elektrische Daten RS485 EIA dreipolig half duplex Übertragungsgeschwindigkeit 38,4 kBit/s Stop-Bit Parität ohne Max. Slaves ETHERNET Elektrische Daten RJ45 Norme IEE dreipolig Übertragungsgeschwindigkeit 10MBits/s oder 100MBits/s Stop-Bit Modbus/TCP oder Jbus/Modbus RTU mit TCP DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC... -
Seite 14: Kommunikation
DIRIS A-30/A-41/A-60 - RS485 - ETHERNET ® KOMMUNIKATION KOMMUNIKATIONSTABELLE DIRIS A-30 DIRIS A-41 DIRIS A-60 DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC... - Seite 15 DIRIS A-30/A-41/A-60 - 536181C - SOCOMEC...
-
