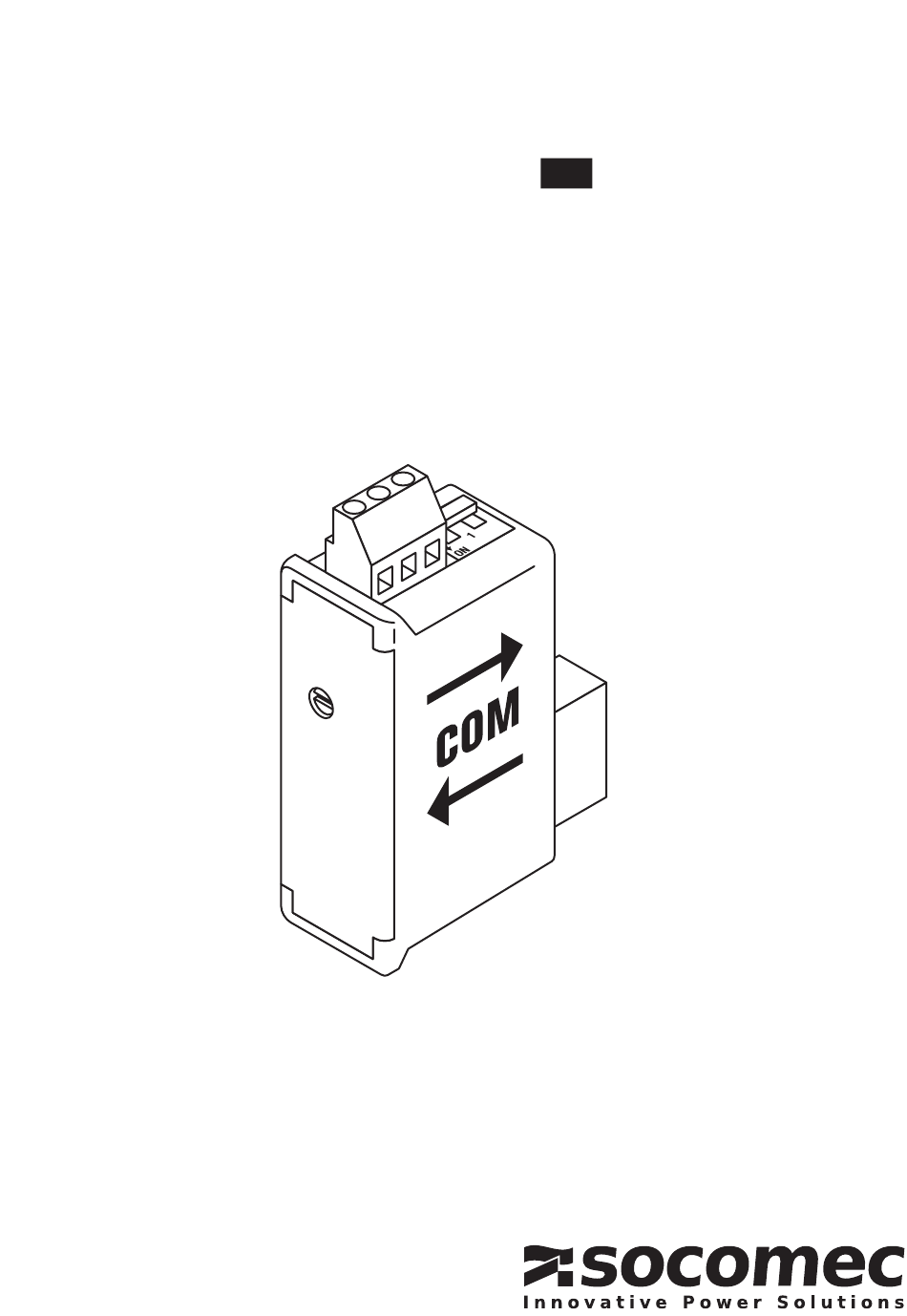

- Seite 1 DIRIS A-30/A-41/A-60 RS485 – JBUS/MODBUS ® Bedienungsanleitung...
- Seite 2 DIRIS A-30/A-41/A-60 - 536103C - SOCOMEC...
-
Seite 3: Inhaltsverzeichnis
VORAUSGEHENDE KONTROLLEN ....................4 ALLGEMEINE HINWEISE .......................4 INSTALLATION ..........................5 ANSCHLUSS ..........................5 KONFIGURATION ........................6 KOMMUNIKATIONSADRESSE ....................7 UBERTRAGUNGSGESCHWINDIGKEIT .................7 PARITÄT ..........................8 STOP-BITS ..........................8 KOMMUNIKATION ........................9 KOMMUNIKATIONSTABELLE ....................10 TECHNISCHE DATEN .......................11 GLOSSAR DER ABKURZUNGEN .....................11 DIRIS A-30/A-41/A-60 - 536103C - SOCOMEC... -
Seite 4: Vorausgehende Kontrollen
RS 485-Schnittstelle die Ver bindung von bis zu 48250403, 48250404, 48250405, 48250406). Es bietet 31 DIRIS oder COUNTIS Ci mit einem PC oder eine serielle Verbindung vom Typ RS485 (mit 2 oder 3 einer SPS-Steuerung über 1200 Metern via JBUS/ Drähten) im Protokoll JBUS/MODBUS und ermö... -
Seite 5: Installation
DIRIS A-30/A-41/A-60 - RS485 - JBUS/MODBUS ® INSTALLATION ANSCHLUSS Das Modul wird auf der Rückseite des DIRIS A-30/A-41/A-60 an einem der vier hierfür vorgesehenen Plätze ein- gebaut. Der DIRIS A-30/A-41/A-60 darf nicht unter Spannung stehen Befestigen Sie das Modul an einem der vier Für den Anschluß... -
Seite 6: Konfiguration
DIRIS A-30/A-41/A-60 - RS485 - JBUS/MODBUS ® KONFIGURATION Vorhergenhendes Menu p.155 p.155 p.156 p.156 Nachfolgender Menu DIRIS A-30/A-41/A-60 - 536103C - SOCOMEC... -
Seite 7: Kommunikationsadresse
KOMMUNIKATIONSADRESSE > Beispiel : COM ADR = 7 confirm ÜBERTRAGUNGSGESCHWINDIGKEIT > Beispiel : BDS = 19 200 bauds confirm DIRIS A-30/A-41/A-60 - 536103C - SOCOMEC... -
Seite 8: Parität
DIRIS A-30/A-41/A-60 - RS485 - JBUS/MODBUS ® KONFIGURATION PARITÄT > Beispiel : PAR = Even (Odd) (Even) (No) STOP-BITS > Beispiel : STOP = 2 x 1 (2 bits) x 2 (1 bits) confirm DIRIS A-30/A-41/A-60 - 536103C - SOCOMEC... -
Seite 9: Kommunikation
DIRIS A-30/A-41/A-60 - RS485 - JBUS/MODBUS ® KOMMUNIKATION Der Datenaustausch des DIRIS A-30/A-41/A-60 • die Master-Einheit steht in Verbin dung mit allen Slave- erfolgt über das JBUS/MODBUS Protokoll, welches Einheiten (DIRIS), erwartet jedoch keine Antwort. ® einen Master/Slave-Dialog voraussetzt. Folgende zwei Bei dem Kommunikationsmodus handelt es sich um Dialogmöglichkeiten sind gegeben:... -
Seite 10: Kommunikationstabelle
DIRIS A-30/A-41/A-60 - RS485 - JBUS/MODBUS ® KOMMUNIKATION KOMMUNIKATIONSTABELLE DIRIS A-30 DIRIS A-41 DIRIS A-60 DIRIS A-30/A-41/A-60 - 536103C - SOCOMEC... -
Seite 11: Technische Daten
UL - CSA APPROVAL Standard UL 61010-1 CSA-C22.2 No. 61010-1 Certificate UL file No : E257746 GLOSSAR DER ABKÜRZUNGEN Kommunikation Adresse Kommunikationsgeschwindigkeit in Baud Parität Keine Parität Even Gerade Parität Ungerade Parität STOP Stop-Bit 1 Stop-Bit 2 Stop-Bit DIRIS A-30/A-41/A-60 - 536103C - SOCOMEC... -
Seite 12: Socomec: Unsere Innovationen Im Dienste Ihrer Energieleistung
Socomec: Unsere Innovationen im Dienste Ihrer Energieleistung 3.600 unabhängiger Hersteller Mitarbeiter % der Umsätze für Experten weltweit Forschung und Entwicklung für Serviceleistungen Ihr Experte für Leistungsmanagement SCHALTGERÄTE QUALIFIZIERTE MESSEN STROMWANDLUNG UND ZÄHLEN DIENSTLEISTUNGEN Ihr Spezialist für kritische Anwendungen • Regelung und •...
