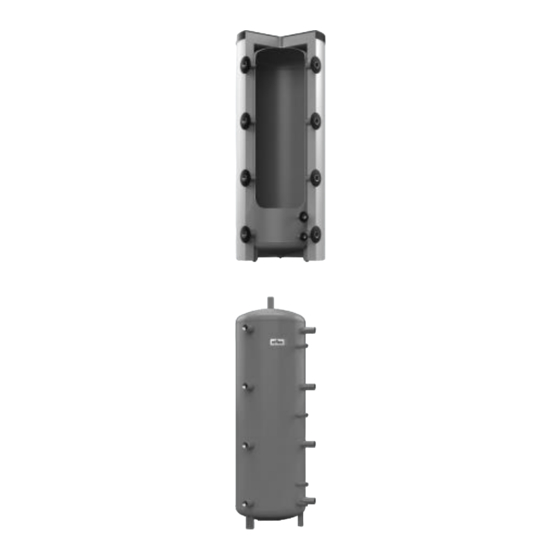

- Seite 1 08.2020 Pufferspeicher PFH, PFHF, PFHW, PFHWW, PFH-B DE Bedienungsanleitung Originalbetriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Deu tsch Puffersp eicher 08.2020 Inhaltsverzeichnis Hinweise zur Betriebsanleitung ..............4 Sicherheit ....................... 4 Anforderung an das Personal................4 Bestimmungsgemäße Verwendung .............. 4 Unzulässige Betriebsbedingungen ..............4 Beschreibung ....................5 Identifikation ..................... 5 Vorschriften ....................... 5 Technische Daten ................... 6 Montage ...................... -
Seite 4: Hinweise Zur Betriebsanleitung
Hinweise zur Betriebsanleitung Hinweise zur Betriebsanleitung Diese Betriebsanleitung ist eine wesentliche Hilfe zur sicheren und einwandfreien Funktion des Speichers. Für Schäden, die durch Nichtbeachtung dieser Betriebsanleitung entstehen, übernimmt der Hersteller keine Haftung. Zusätzlich sind die nationalen gesetzlichen Regelungen und Bestimmungen im Aufstellungsland einzuhalten (Unfallverhütung, Umweltschutz, sicherheits- und fachgerechtes Arbeiten etc.). -
Seite 5: Beschreibung
Beschreibung Beschreibung Der Pufferspeicher dient zur Speicherung von Heizungs- und Kühlwasser. Identifikation Angaben zum Hersteller, Baujahr, Herstellnummer sowie die technischen Daten sind dem Typenschild zu entnehmen. Das Typenschild befindet sich am Speicher oder auf der Dämmung des Speichers. Vorschriften Für den Einbau und den Betrieb die Normen, Vorschriften und Richtlinien beachten: •... -
Seite 6: Technische Daten
Technische Daten Technische Daten Hinweis! Folgende Werte gelten für alle Pufferspeicher: • Herstellungs- oder Seriennummer siehe Typenschild • Herstellungsjahr siehe Typenschild • Nennspeichervolumen in Liter siehe Typenschild • Maximaler Betriebsdruck siehe Typenschild – bis 1000 L 3 bar – größer 1000 L 6 bar •... - Seite 7 Technische Daten Flansch- Flansch- Höhe Durch- Dämm- Gewicht größe anschluss [mm] messer D stärke [mm] [mm] [mm] [mm] [mm] PFH 300 1320 68,2 PFH 500 1950 82,5 PFHF 300 1320 68,2 PFHF 500 1950 82,5 PFHF 800 1825 139,7 PFHF 1000 2115 156,2 PFHF 1500...
-
Seite 8: Anschluss
Technische Daten Anschluss Heizquelle h1 Heizquelle h2 Heizquelle h3 Heizquelle h4 [R / mm] [R / mm] [R / mm] [R / mm] PFH 300 Rp 1 1/2 / 225 Rp 1 1/2 / 490 Rp 1 1/2 / 760 Rp 1 1/2 / 1033 PFH 500 Rp 1 1/2 / 225... - Seite 9 Technische Daten Anschluss Fühler Fühler Fühler Fühler [R / mm] [R / mm] [R / mm] [R / mm] PFH 300 Rp 1/2 / 210 Rp 3/4 / 380 Rp 3/4 / 670 Rp 3/4 / 960 PFH 500 Rp 1/2 / 210 Rp 3/4 / 375 Rp 3/4 945 Rp 3/4 / 1515...
- Seite 10 Technische Daten Anschluss Solar h9 Solar h10 [R / mm] [R / mm] [mm] [mm] [mm] PFHW 300 R1 / 210 R1 / 705 PFHW 500 R1 / 210 R1 / 955 PFHW 800 R1 / 236 R1 / 1160/776 PFHW 1000 R1 / 296 R1 / 1322/956...
- Seite 11 Technische Daten Max. Nenn- Warmhalte- Zul. Betriebs- Zul. Betriebs- Arbeitsdruck inhalt [l] verlust [W] druck temperatur primär [bar] Wärmeüber- Wärmeüber- träger [bar] träger [°C] PFH 300 PFH 500 PFHF 300 PFHF 500 PFHF 800 PFHF 1000 PFHF 1500 1500 PFHF 2000 2031 PFHW 300 PFHW 500...
-
Seite 12: Montage
Montage PFHW/PFHWW Druckverlust unten [mbar] bei: Druckverlust oben [mbar] bei: 1 m³/h 2 m³/h 3 m³/h 4 m³/h 5 m³/h 1 m³/h 2 m³/h 3 m³/h 4 m³/h 5 m³/h 300 l 500 l 800 l 21/14 86/57 194/129 344/230 538/360 1000 l 25/18 100/72 226/162 401/287 627/449... -
Seite 13: Aufstellort
Montage Aufstellort Stellen Sie folgende Bedingungen für den Aufstellort sicher: • Anschlüsse müssen frei zugänglich sein. • Frostfreiheit muss gewährleistet werden. • Tragfähiger und waagerechter Untergrund muss vorhanden sein. Montage des Speichers 5.3.1 Installation Entfernen Sie die Außenverpackung und lösen Sie die Schrauben, mit denen der Speicher auf der Palette verschraubt ist. - Seite 14 Montage Installationsbeispiel PFHW Laden Solar-Rücklauf Entladen Solar-Vorlauf Muffen für Fühler / Thermometer / Manometer / Entleerung Hinweis! Die Stutzenbelegung ist den örtlichen Gegebenheiten anzupassen! Parallelschaltung Pufferspeicher Serielle Verschaltung von Pufferspeicher Vorlauf Heizung Vorlauf Verbraucher Rücklauf Heizung Rücklauf Verbraucher 14 — Deutsch Pufferspeicher —...
-
Seite 15: Anschluss Heizungsanlage
Inbetriebnahme 5.3.2 Anschluss Heizungsanlage ACHTUNG Geräteschaden durch Überhitzung Die falsche Position des Sicherheitsventils verursacht Schäden an den Anschlüssen der Rohrleitungen. • Montieren Sie das Sicherheitsventil zwischen Speicher und Rückschlagventil. • Verschließen Sie nicht die Entlüftung des Sicherheitsventils. Inbetriebnahme Der zuständige Installateur erklärt dem Betreiber die Wirkung und Funktion des Speichers. Er weist auf die regelmäßig notwendige Wartung hin. -
Seite 16: Wartung
Wartung Wartung VORSICHT Verbrühungsgefahr Verbrühungen der Haut und der Augen durch den Austritt von heißem Wasser. • Tragen Sie die persönliche Schutzausrüstung: Schutzhandschuhe, Schutzkleidung, Schutzbrille. Entleeren Den Speicher vor einer Wartung, Reparatur und Außerbetriebnahme vom Heizungsnetz trennen und entleeren. Gehen Sie wie folgt vor: Speicher vom Heizungsnetz trennen Speicher drucklos machen Speicher entleeren...
