1 Über die Dokumentation
1.1 Informationen zu diesem Dokument..........................................
2 Über die Verpackung
2.1 Reserveheizung ........................................................................
2.1.1 So entfernen Sie das Zubehör von der
Reserveheizung ..........................................................
3 Vorbereitung
3.1 Vorbereiten des Installationsortes .............................................
3.1.1 Anforderungen an den Installationsort der
Reserveheizung ..........................................................
3.2 Vorbereiten der Wasserleitungen..............................................
3.3 Vorbereiten der Elektroinstallation ............................................
3.3.1 Übersicht über die elektrischen Anschlüsse für
externe und interne Aktoren........................................
4 Installation
4.1 Geräte öffnen ............................................................................
4.1.1 So öffnen Sie die Reserveheizung..............................
4.1.2 So öffnen Sie die Schaltkastenabdeckung der
Reserveheizung ..........................................................
4.2 Montage der Reserveheizung ...................................................
4.2.1 So installieren Sie die Reserveheizung ......................
4.3 Anschließen der Wasserleitungen.............................................
4.3.1 So schließen Sie die Wasserleitung an die
Reserveheizung an .....................................................
4.4 Anschließen der elektrischen Leitungen ...................................
4.4.1 So schließen Sie die elektrischen Leitungen an die
Reserveheizung an .....................................................
4.4.2 So schließen Sie die Stromversorgung der
Reserveheizung an .....................................................
4.4.3 So schließen Sie die Reserveheizung an den
Steuerungskasten an ..................................................
5 Starten des Systems
1

Über die Dokumentation

1.1 Informationen zu diesem
Dokument
Zielgruppe
Autorisierte Monteure
Dokumentationssatz
Dieses Dokument ist Teil eines Dokumentationssatzes. Der
vollständige Satz besteht aus:
▪ Allgemeine Sicherheitsvorkehrungen:
▪ Sicherheitsanweisungen, die Sie vor der Installation lesen
müssen
▪ Format: Papier (im Lieferumfang des Außengeräts enthalten)
▪ Installationshandbuch für das Außengerät:
▪ Installationsanleitung
▪ Format: Papier (im Lieferumfang des Außengeräts enthalten)
▪ Installationsanleitung des Steuerungskastens:
▪ Installationsanleitung
▪ Format: Papier (in der Verpackung des Steuerungskastens)
Installationsanleitung
2
▪ Installationsanleitung des Optionskastens:
▪ Installationsanleitung
▪ Format: Papier (in der Verpackung des Optionskastens)
▪ Installationsanleitung der Reserveheizung:
2
▪ Installationsanleitung
2
▪ Format: Papier (in der Verpackung der Reserveheizung)
2
▪ Referenzhandbuch für den Monteur:
2
▪ Vorbereitung der
2
Musterverfahren, Referenzdaten etc.
3
▪ Format: Digitale Dateien unter
3
support-and-manuals/product-information/
▪ Ergänzungshandbuch für optionale Ausstattung:
3
▪ Weitere Informationen bezüglich der Installation von optionalen
3
Ausstattungen
3
▪ Format: Papier (im Lieferumfang des Außengeräts enthalten) +
3
Digitale Dateien unter
and-manuals/product-information/
3
3 Neueste Ausgaben der mitgelieferten Dokumentation können auf der
regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler
3
verfügbar sein.
4
Die Original-Dokumentation ist auf Englisch verfasst. Bei der
4
Dokumentation in anderen
4
Übersetzungen des Originals.
4
4
2

Über die Verpackung

5
5
2.1

Reserveheizung

5
HINWEIS
7
▪ Die Reserveheizung ist eine Option, die nur in
7 Verbindung mit den Außengeräten EDLQ05+07CAV3
und EBLQ05+07CAV3 verwendet werden kann.
▪ Um die Reserveheizung nutzen zu können, muss der
optionale Steuerungskasten EKCB07CAV3 Bestandteil
des Systems sein.
2.1.1 So entfernen Sie das Zubehör von der
Reserveheizung

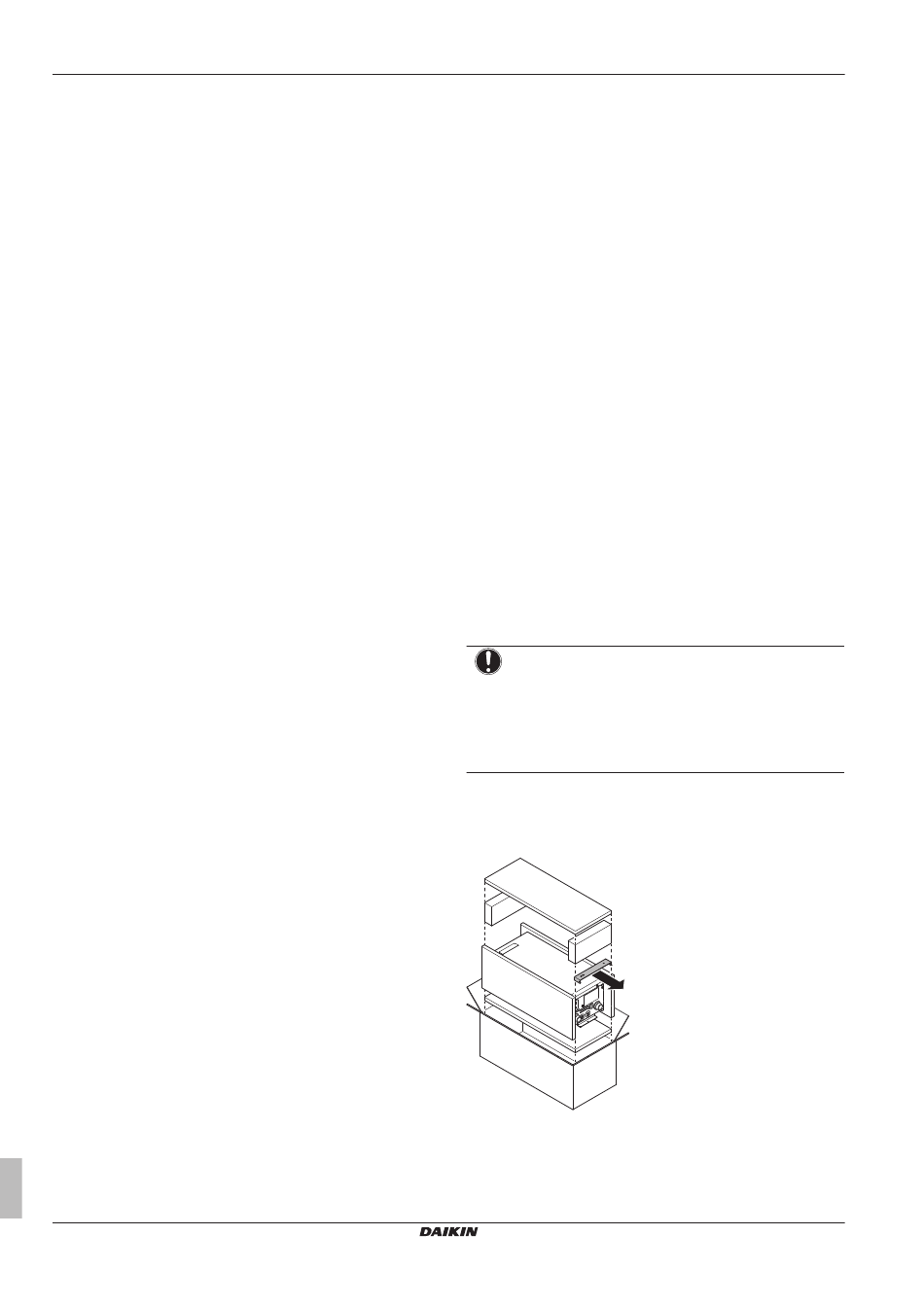

1 Entfernen Sie den Wandhalter vom Kasten.
Daikin Altherma Niedertemperatur-Monobloc-Reserveheizung
Installation, technische Daten,
http://www.daikineurope.com/
http://www.daikineurope.com/support-
Sprachen handelt es sich
EKMBUHCA3V3 + EKMBUHCA9W1
4P405547-1C - 2015.08
um
