3.2.

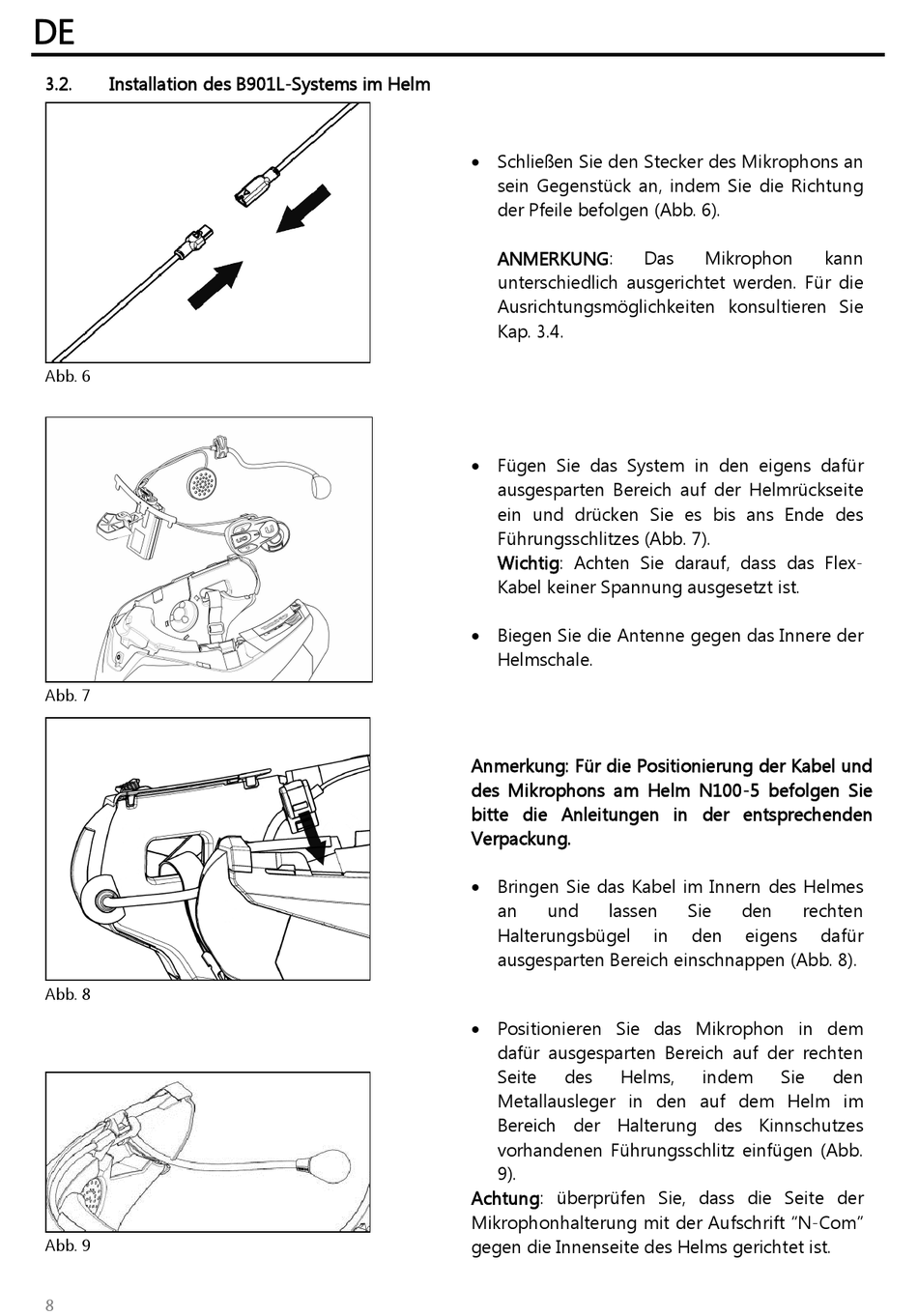

Installation des B901L-Systems im Helm

Abb. 6
Abb. 7
Abb. 8
Abb. 9
8
 Schließen Sie den Stecker des Mikrophons an
sein Gegenstück an, indem Sie die Richtung
der Pfeile befolgen (Abb. 6).

ANMERKUNG:

Das
unterschiedlich ausgerichtet werden. Für die
Ausrichtungsmöglichkeiten konsultieren Sie
Kap. 3.4.
 Fügen Sie das System in den eigens dafür
ausgesparten Bereich auf der Helmrückseite
ein und drücken Sie es bis ans Ende des
Führungsschlitzes (Abb. 7).
Wichtig: Achten Sie darauf, dass das Flex-
Kabel keiner Spannung ausgesetzt ist.
 Biegen Sie die Antenne gegen das Innere der
Helmschale.
Anmerkung: Für die Positionierung der Kabel und
des Mikrophons am Helm N100-5 befolgen Sie
bitte die Anleitungen in der entsprechenden
Verpackung.
 Bringen Sie das Kabel im Innern des Helmes
an und lassen
Halterungsbügel
ausgesparten Bereich einschnappen (Abb. 8).
 Positionieren Sie das Mikrophon in dem
dafür ausgesparten Bereich auf der rechten
Seite des Helms,
Metallausleger in den auf dem Helm im
Bereich der Halterung des Kinnschutzes
vorhandenen Führungsschlitz einfügen (Abb.
9).
Achtung: überprüfen Sie, dass die Seite der
Mikrophonhalterung mit der Aufschrift "N-Com"
gegen die Innenseite des Helms gerichtet ist.
Mikrophon kann
Sie den rechten
in den eigens dafür
indem Sie den
