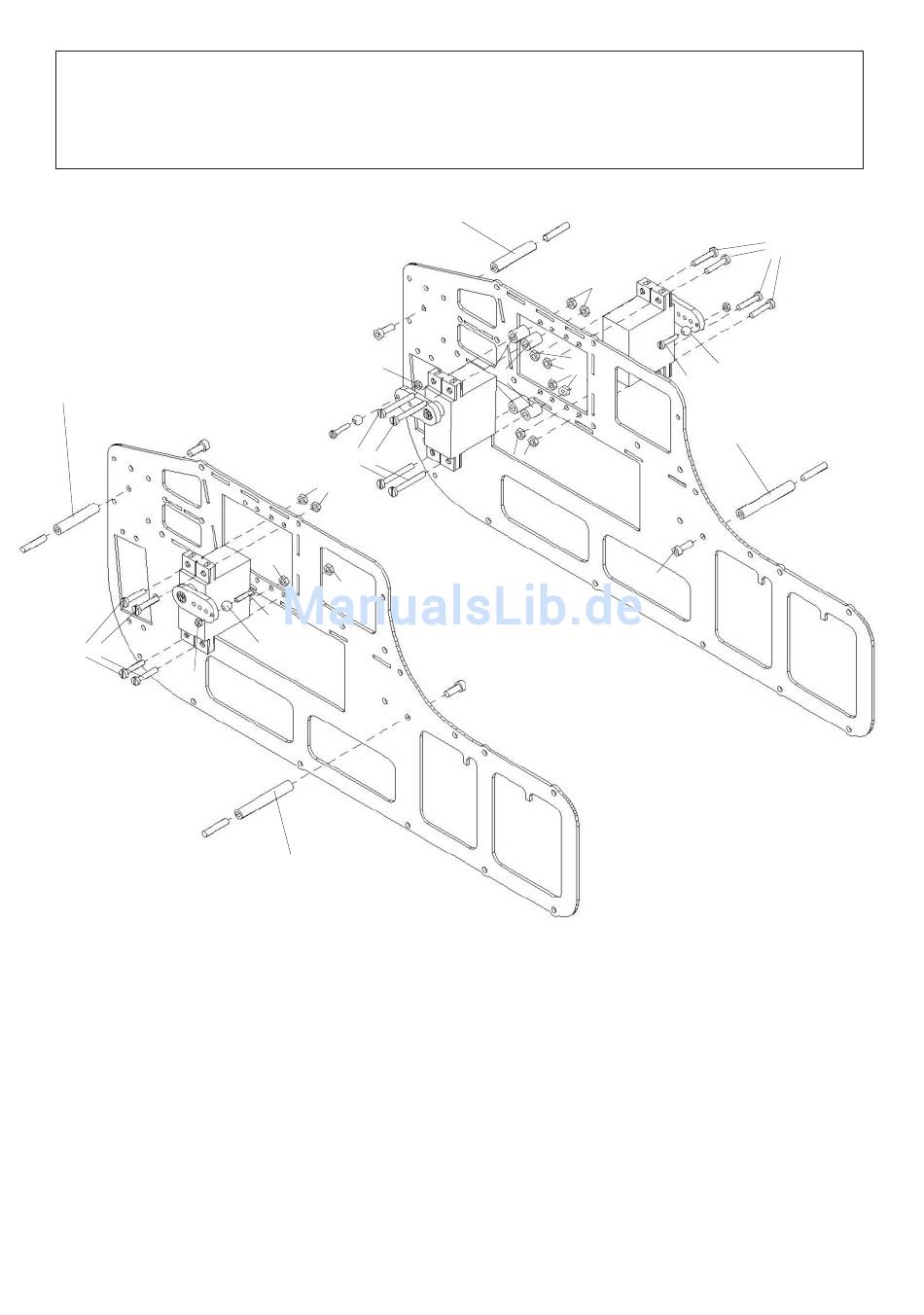

Montieren Sie nun die Taumelscheiben-Servos wie in Abbildung 2 gezeigt. Achten Sie bitte darauf, dass die
Kugeln an der richtigen Seite der Servohebel verschraubt werden. Kürzen Sie die Haubenbolzen (3091) auf das
jeweils angegebene Maß. Achten Sie darauf, Sie dann mit der ungekürzten Seite ans Chassis zu schrauben
(Rechtwinkligkeit).
Die Gewindestifte (3099) schrauben Sie bitte mit einem Akkuschrauber soweit ein, daß noch ca. 7 mm Gewinde
sichbar ist.
.
3091 (gekürzt auf 26mm)
3099
213
13
14
108
1214
13
14
46
210
3091 (gekürzt auf 26mm)
1214
108
3091 (gekürzt auf 32mm)
210
220
13
3099
13
3097
13
3099
108
13
210
213
1214
108
3097
14
3099
3091 (gekürzt auf 32mm)
Abbildung 2
