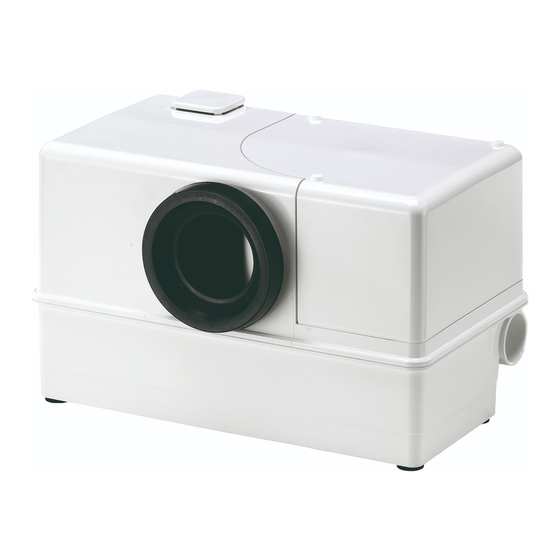

Kleinhebeanlage für fäkalienhaltiges Abwasser
WCfix 260 und WCfix 260 A
Einsatz
Der WCfix 260 und der WCfix 260 A ermöglichen Ihnen im
Rahmen von Renovierungs- oder Umbauarbeiten, ein zusätz-
liches WC bzw. ein zusätzliches Bad fast überall zu realisie-
ren. Unterhalb der Rückstauebene dient das Gerät dabei
außerdem der Rückstausicherung.
Durch die kompakte Bauweise dieser Hebeanlage zur be-
grenzten Verwendung ist der direkte Anschluss an ein Stand-
WC mit mind. 6 l Spülmenge möglich.
Die Förderung erfolgt besonders leise über das strömungs-
optimierte Freistromrad in der Anlage. Durch diese Konstruk-
tion sind keine regelmäßigen Reinigungsintervalle erforder-
lich und der Aufwand bei Wartungsarbeiten wird erheblich
reduziert.
Durch die begrenzte Verwendung ist der Einsatz ausschließ-
lich dort zulässig, wo der Benutzerkreis klein ist und ein zu-
sätzliches WC oberhalb der Rückstauebene zur Verfügung
steht. Zusätzlich kann ein Waschbecken, eine Dusche und ein
Bidet angeschlossen werden. Lt. DIN EN 12050 T.3 darf
eine Waschmaschine oder eine Badewanne nicht ange-
schlossen werden. Hier empfehlen wir Ihnen den zusätz-
lichen Anschluss eines Hebefix-Behälters. Für die Entwässe-
rung einer kompletten Wohneinheit nehmen Sie eine
compli-Hebeanlage.
Zur akustischen Störmeldung besitzt der WCfix 260 A eine
integrierte Alarmanlage, die rechtzeitig eine vorliegende
Funktionsstörung signalisiert. Es ist möglich, die Störmeldung
über einen eingebauten potentialfreien Kontakt an andere
Orte weiterzuleiten.
Die Geräte sind steckerfertig zum Anschluss an eine Schuko-
steckdose vorbereitet und arbeiten vollautomatisch, sobald
der Abwasserzufluss einsetzt. Bei Installation in Bade- und
Duschräumen sind die entsprechenden VDE-Vorschriften zu
beachten.
Max. waagerechte Druckleitungslänge
inkl. 2 Bögen und Rückschlagklappe 1
D 120–2.4–0705 B
1
/
"
4
4 21552-03
Leise
Steckerfertig
Wartungsfreundlich
Überlaufschutz
Aktivkohlefilter
Alarmanlage (WCfix 260 A)
Freistromradförderung
WCfix 260

Werbung

loading

Inhaltszusammenfassung für Jung Pumpen WCfix 260

  • Seite 1 Kleinhebeanlage für fäkalienhaltiges Abwasser WCfix 260 und WCfix 260 A Einsatz Der WCfix 260 und der WCfix 260 A ermöglichen Ihnen im Rahmen von Renovierungs- oder Umbauarbeiten, ein zusätz- liches WC bzw. ein zusätzliches Bad fast überall zu realisie- ren. Unterhalb der Rückstauebene dient das Gerät dabei außerdem der Rückstausicherung.
  • Seite 2 Förderhöhe H [m] WCfix 260 / 260 A Fördermenge Q [l/min] Elektrische Daten Stromart Spannung Motorleistung kW Drehzahl Strom Leitungsqualität Leitungslänge Stecker Volt Ampere –1 WCfix 260/260 A W-Strom 1/N/PE 230 0,40 0,25 2610 1,75 1,5 m Schuko- H05VV-F-3G1,5 Einbaubeispiel 3 24953-02...
  • Seite 3 Montagehinweise 4 21849-02 Druckleitung senkrecht Wird die Druckleitung ausschließlich nach oben. waagerecht zum Fallrohr verlegt, ist in die Mit Rückschlagklappe Leitung ein Anstaubogen zu installieren. und Schleife über die Wird die Druckleitung so verlegt, dass die Über- Rückstauebene führen. gangsstelle der Druckleitung unterhalb des Aufstellniveaus der Anlage liegt, muss die Druck- 3 24953-01 leitung in ihrem Hochpunkt in eine um mindes-...
  • Seite 4 Zu- flussmenge Schaltbetrieb ein. Hauptmaße (mm) WCfix 260/260 A 4 25274-01 JUNG PUMPEN GmbH · 33803 Steinhagen · Tel. (0 52 04) 17-0 · Fax (0 52 04) 8 03 68 · eMail: info@jung-pumpen.de...
