Sie haben ein Produkt von Jung Pumpen gekauft und
damit Qualität und Leistung erworben. Sichern Sie sich
diese Leistung durch eine vorschriftsmäßige Installation,
damit unser Produkt seine Aufgabe zu ihrer vollen Zu-
friedenheit erfüllen kann. Denken Sie daran, dass Schäden
infolge unsachgemäßer Behandlung die Gewährleistung
beeinträchtigen.
Beachten Sie deshalb die Hinweise der Betriebsanleitung!
Wie jedes andere Elektrogerät kann auch dieses Produkt
durch fehlende Netzspannung oder einen technischen
Defekt ausfallen. Wenn Ihnen dadurch ein Schaden ent-
stehen kann, muss eine netzunabhängige Alarmanlage ein-
gebaut werden. Entsprechend der Anwendung müssen Sie
nach Ihrem Ermessen evtl. auch ein Notstromaggregat oder
eine zweite Anlage einplanen.
Auch nach dem Kauf steht Ihnen unser werkseigener
Beratungs- und Kundendienst zur Verfügung.
Werkskundendienst
Industriestraße 4–6, 33803 Steinhagen
Telefon 0 18 05/18 88 81*, Fax 0 18 05/18 88 82*
kd@jung-pumpen.de
* 14 ct/min. aus dem Festnetz der dt. Telekom
B 27972- 1.8- 1010 V

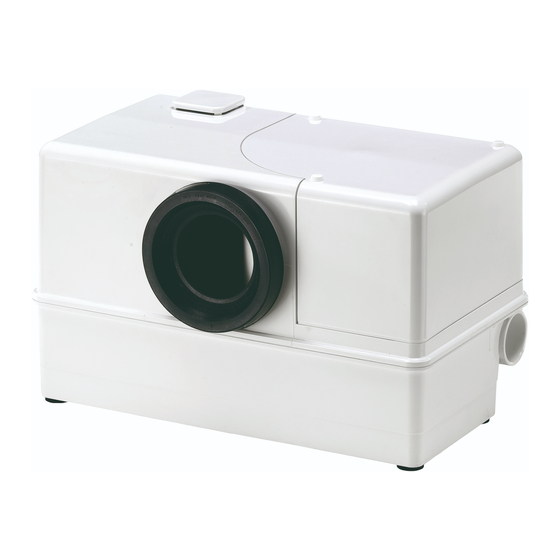

Fäkalienhebeanlage zur begrenzten
Verwendung WCfix 260 / 260 A
WCfix 260
/1
WCfix 260 A /1
Werbung
Verwandte Anleitungen für Jung Pumpen WCfix 260
Inhaltszusammenfassung für Jung Pumpen WCfix 260
- Seite 1 Elektro-Anschluss Einbau Wartung Schnittzeichnung Ersatzteile Sie haben ein Produkt von Jung Pumpen gekauft und Fäkalienhebeanlage zur begrenzten damit Qualität und Leistung erworben. Sichern Sie sich Verwendung WCfix 260 / 260 A diese Leistung durch eine vorschriftsmäßige Installation, damit unser Produkt seine Aufgabe zu ihrer vollen Zu- WCfix 260 friedenheit erfüllen kann.
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Diese Betriebsanleitung enthält grundlegende Informationen, Unmittelbar nach Abschluss der Arbeiten müssen alle Si- die bei Installation, Betrieb und Wartung zu beachten sind. cherheits- und Schutzeinrichtungen wieder angebracht Es ist wichtig, dass diese Betriebsanleitung unbedingt vor bzw. in Funktion gesetzt werden. Ihre Wirksamkeit ist vor Montage und Inbetriebnahme vom Monteur sowie dem Wiederinbetriebnahme unter Beachtung der aktuellen zuständigen Fachpersonal/Betreiber gelesen wird. - Seite 3 Bild 1: Maße WCfix 260 Einsatz Der WCfix 260 (Bild 1) eignet sich für die Entsorgung eines unmittelbar angeschlossenen Einzel-WC auch unterhalb der Rückstauebene. • Der Benutzerkreis sollte klein sein und oberhalb der Rück- stauebene ein weiteres WC zur Verfügung haben.
- Seite 4 Bild 4: Installationshinweise Allgemeine Erläuterung Der WCfix 260/260 A besitzt eine Niveauschaltung, die die Anlage, abhängig vom Wasserstand im Behälter, ein- bzw. ab- schaltet. Der Summton der eingebauten Alarmanlage (nur WCfix 260 A) signalisiert, dass eine Funktionsstörung vorliegt, auch wenn diese vorrübergehend...
- Seite 5 ACHTUNG nicht im Behälter zurückbleiben. Bild 8: Auftriebssicherung Bild 8: Der WCfix 260/260 A wird mit Hilfe der im Beipack befindlichen Ösenschrauben, Dübel und Blechschrauben am Boden gegen Verschieben und Aufschwimmen gesichert. Arbeitsablauf: Zunächst werden die Dübellöcher am Boden mit der beiliegen- den Bohrschablone markiert.
-
Seite 6: Praktische Ratschläge
Dichtung stecken. Kappe/Blende aufdrücken. Praktische Ratschläge Nach Verwendung von im Handel erhältlichen Reinigungsmitteln mehrmals spülen, damit keine Rückstände im WCfix 260/260 A verbleiben. Halterungen von Dauerreinigungsmitteln besonders sicher am WC-Becken befestigen, damit sie nicht in die Anlage Bild 12: Anschluss Entlüftung über Dach gespült werden. - Seite 7 Bild 13: Explosionszeichnung Aussen Innen B 27972 - Seite 7...
- Seite 8 03807 Runddichtring 175 x 3 22019 Schlauch 10 / 14 x 170 lg. 05580 Kabelband 2,6 x 100 27932 (27933) Gedruckte Schaltung (WCfix 260 A) 16318 Kondensator 6 uF 24899 Montagekappe für Kondensator GPN 800 IM8 03189 Gummifuß 12616 Manschette...
-
Seite 9: Abhilfe Bei Störung Der Anlage
Anhang für den Fachmann! Bild 14: Blockierungsbeseitigung Reinigung und Wartung Vor jeder Arbeit am WCfix: Netzstecker ziehen! 1. Haube demontieren. Dazu drei Kappenschrauben lösen (siehe Bild 13, Pos. 27) 2. Bei eventueller Blockierung der Pumpe wird mit Hilfe eines Schrauben- drehers, durch das entsprechende Loch in der Platine, die geschlitzte Motorwelle gedreht, bis die Welle sich frei drehen lässt (Bild 14). - Seite 10 JUNG PUMPEN GmbH • Industriestr. 4-6 • 33803 Steinhagen • Tel. +49 52 04 170 • Fax +49 52 04 8 03 68 • www.jung-pumpen.de...
