S904 und S904D Bedienungsanleitung
3.7
Automatische Steuerung von Temp und Luftfeuchtigkeit - Set Punkte S904
Diese Beschreibung gilt nicht für den S904D.
Externe S904 Sollwerte Steuerung unter Benutzung einer Eingangsspannung:
1.
Die Schalter
2.
Die Schalter
3.
Verbinde +5 V mit Pin 24 in Bezug auf Masse (Pin 21) um eine
externeSteuerung der Sollwerte zu ermöglichen.
Das Gerät akzeptiert jetzt die externen Befehle.
Externen Eingänge:
•
%RH set point
Pin 23, Eingang: 0-10 V, Bereich: 0 bis 100%
•
Temperatur set point
Pin 10, Eingang: 0-10 V, Bereich: 0 bis 100°C
Bemerkung: Verbindungen zu den externen Eingängen sollten mit Bezug auf
Pin 21 (Masse) gemacht werden.
Bemerkung: Die maximale Temperatur, die in der Testkammer erreicht werden
kann, beträgt +52°C, und die Minimum Temperatur liegt 10°C unterhalb der
Umgebungstemperatur.
Michell Instruments
Auto On
4 5 0
Man. Off
Chamber Set
Humidity

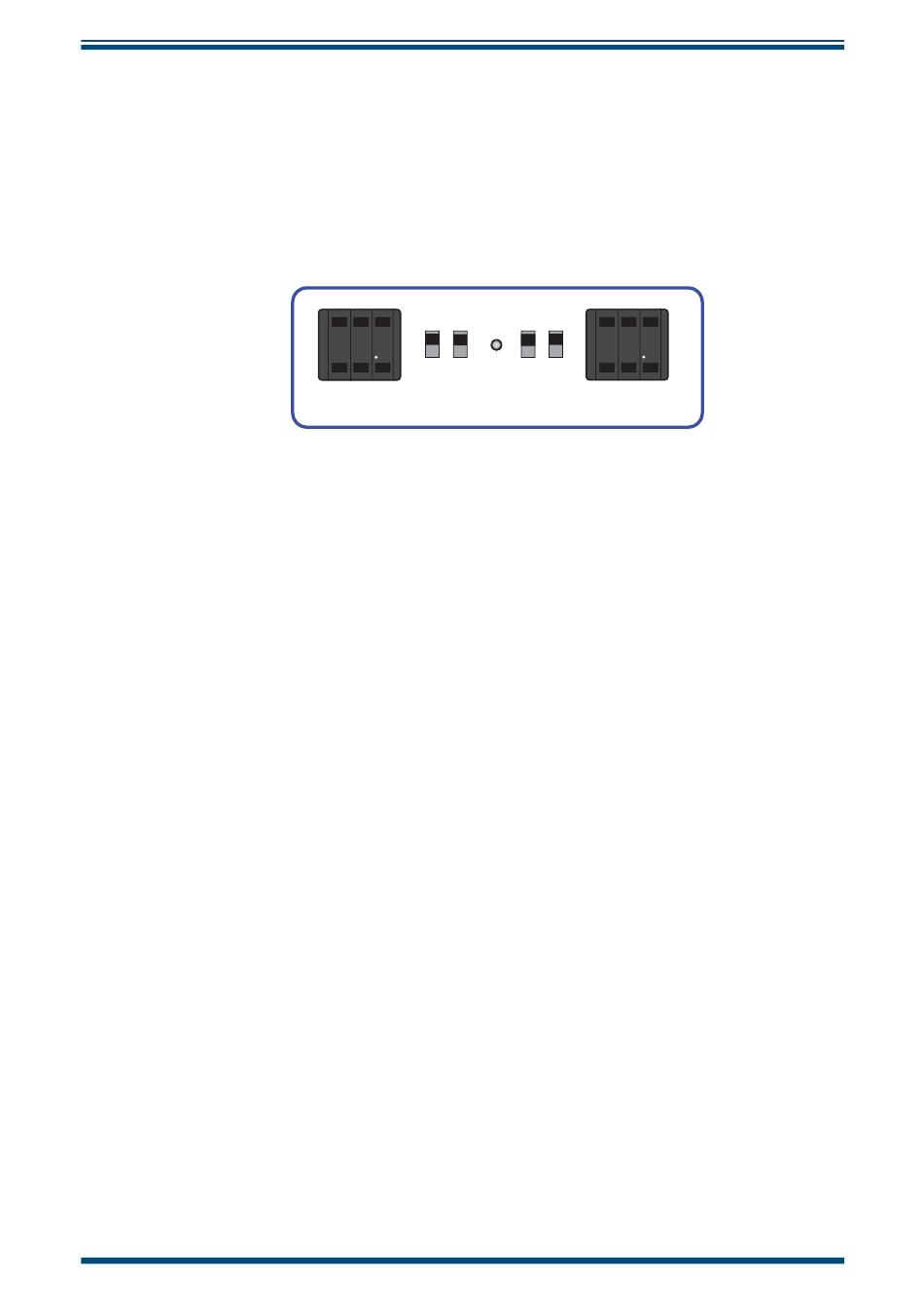

Abb. 19
werden auf die
MAN/AUTO
werden auf die
ON/OFF
On Auto
2 4 5
Off Man.
Chamber Set
Temperature
Schalter
Position gestellt
AUTO
Position gestellt
ON
BETRIEB
