Linea ARM300 Montageanleitung Seite 8

Öffnungsbegrenzer (nicht im Set enthalten)

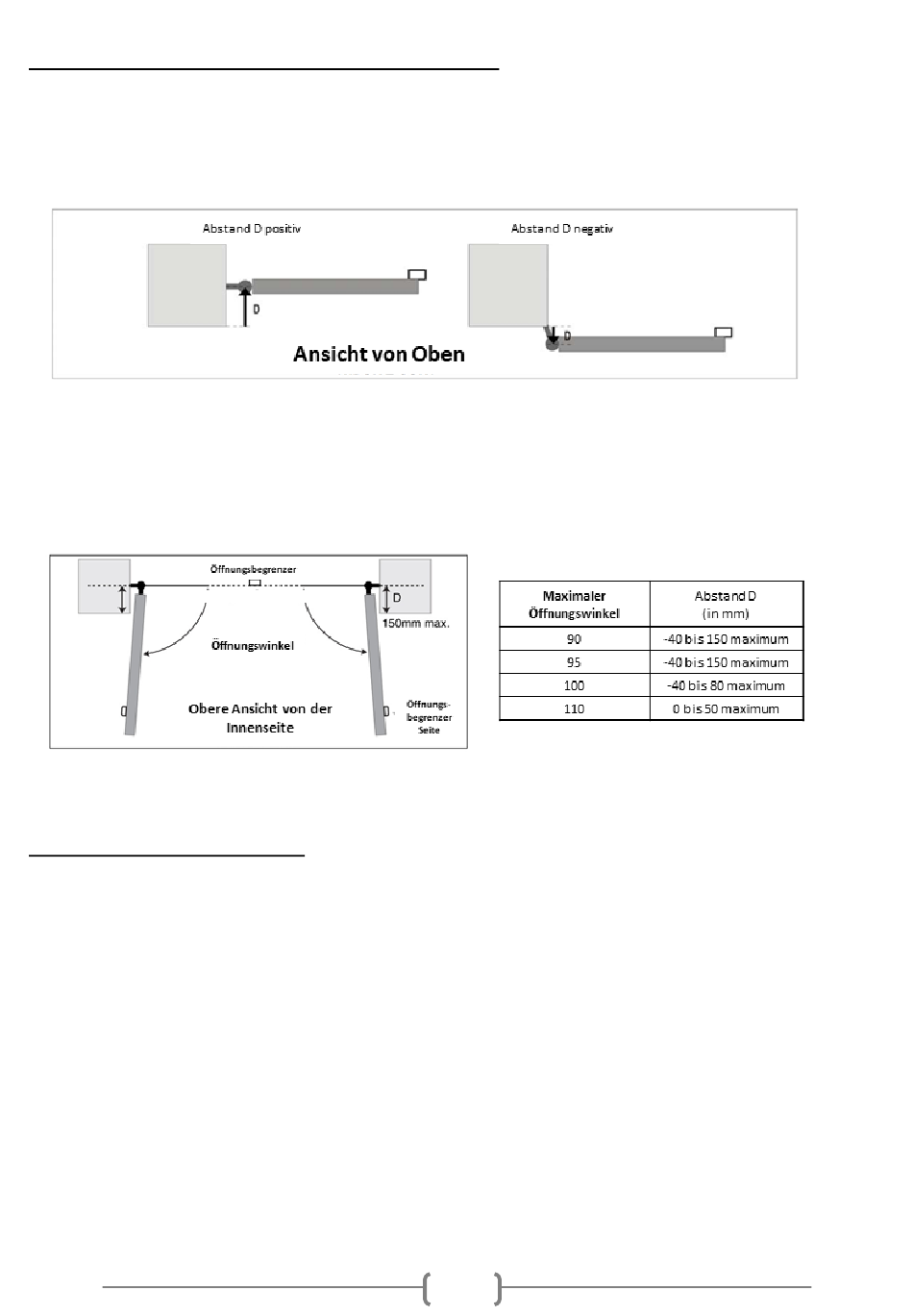

Die Position der seitlichen Öffnungsbegrenzer hängt vom gewünschten
Öffnungswinkel ab, der von der Entfernung D (Abstand zwischen der Gelenkachse
und der Innenseite des Pfostens) abhängt.
Geben Sie den Öffnungswinkel jedes Torflügels entsprechend den Angaben in der
nachstehenden Tabelle an. Der Öffnungswinkel darf nicht kleiner als 40 ° sein.
Lichtschranken (optional)
- Die Lichtschranken müssen perfekt aufeinander ausgerichtet sein
- Die Empfängerlichtschranke (RX auf der Rückseite) muss auf derselben Seite des
Tors wie die Steuerungseinheit angebracht werden.
- Die Oberfläche der Säulen, auf denen die Lichtschranken montiert werden, müssen
vollkommen eben sein, damit der Infrarotstrahl entsprechend eingestellt werden
kann.
- Die Lichtschranken müssen in genau gleicher Höhe montiert sein. Diese Höhe muss
zwischen 30 und 60 cm betragen.
