Diese Linie wird den Abstand B in mm anzeigen (Abstand zwischen der Gelenkachse
und dem Beginn der Montagehalterung).

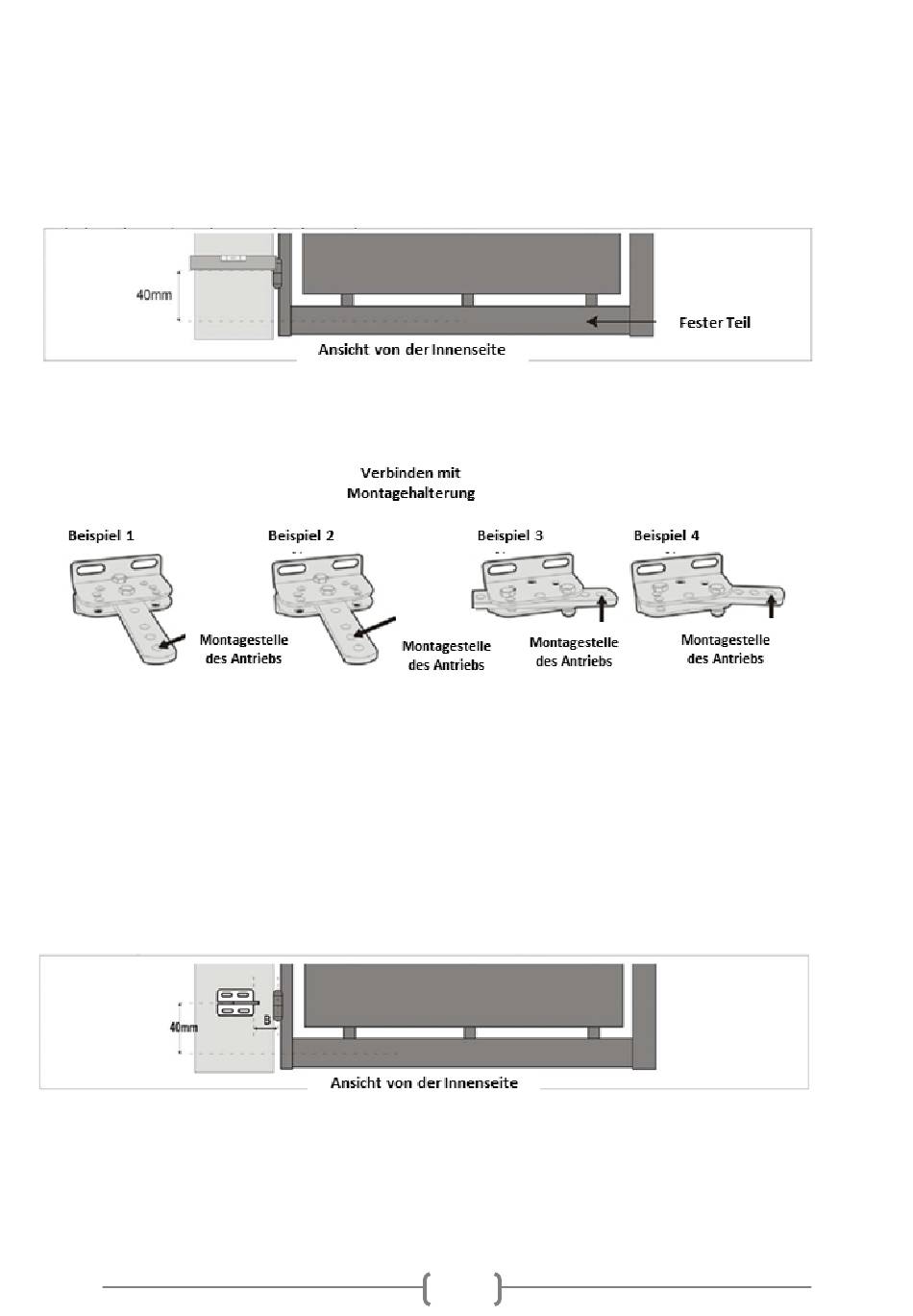

2 - Zeichnen Sie eine horizontale Linie in die Mitte des festen Torelements, an der der
Antrieb montiert werden soll. Bewegen Sie diese Linie zur Säule und zeichnen Sie eine
neue 40 mm über der zuvor gezeichneten Linie auf der Säule.
3 - Montieren Sie die Montagehalterungen und die flachen Winkel. Die Verbindung
gemäß der Tabelle auf Seite 7.
4 - Befestigen Sie die zuvor verbundenen Elemente an die Säule, beachten Sie dabei
folgendes:
- halten Sie unbedingt den Abstand B, gemäß der Tabelle auf Seite 7, ein.
- halten Sie die auf der nächsten Seite angegebene Höhe ein.
Wichtig: Nach dem Zusammenschrauben müssen die Elemente perfekt waagerecht
und in richtiger Höhe sein.
5 - Drehen Sie den Antrieb um und stellen Sie sicher, dass die Schiebesäule ungefähr
10 mm vom anderen Ende des Antriebs entfernt ist. Wenn dies nicht der Fall ist,
bewegen Sie die Säule mit Hilfe der 9V-Batterie LR61.
4
