4.6.2 Anschluss eines Fernalarm-Repeaters mit Schnellanschluss

1) Die Stromversorgung vom Ax O2NE+™/Safe-Ox+™ trennen.
2) Den Steckverbinder am Kabelende in eine der beiden Buchsen an der Unterseite des
Fernalarm-Repeaters einstecken.
3) Die Stromversorgung wieder an den Ax O2NE+™/Safe-Ox+™ anschließen. Die Taste am
Fernalarm-Repeater einmal drücken und darauf achten, ob die vier Anzeigeleuchten
blinken. Beachten Sie, dass diese Testfunktion bei einem echten Alarm deaktiviert ist.

4.6.3 Anschluss eines Fernalarm-Repeaters mit Stroboskop

1) Die Stromversorgung vom Ax O2NE+™/Safe-Ox+™ trennen.
2) Die Fernalarm-Repeater-Einheit öffnen, indem die 4 Schrauben vorn am Gehäuse
herausgedreht werden und das Gehäuse vorsichtig auseinander gezogen wird. Die
Anschlussdrähte des Ax O2NE+™/Safe-Ox+™ sind durch einen der Kabelstutzen am
Fernalarm-Repeater verlegt.
Repeater-
Typ 1
Klemme

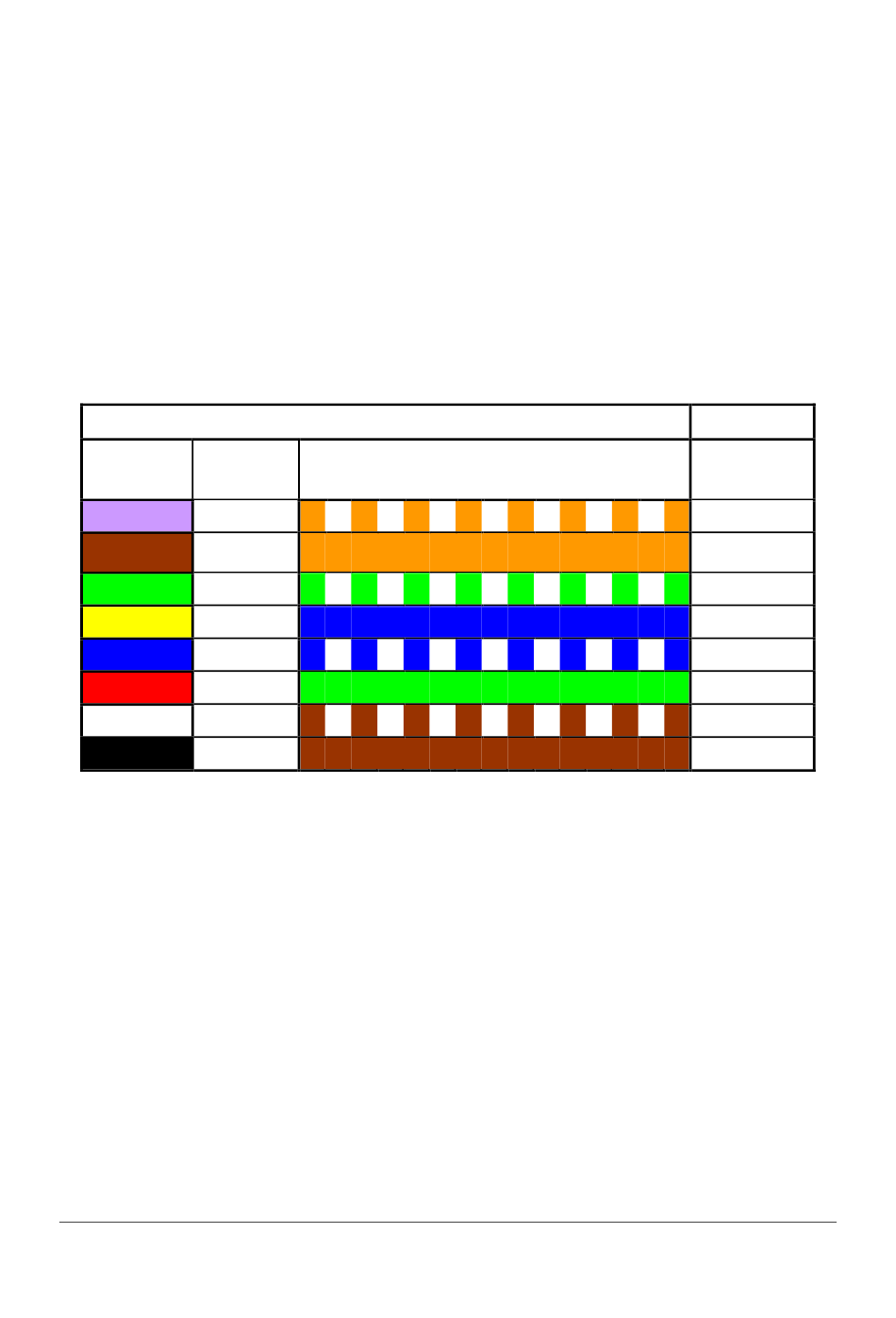

3) Beachten Sie beim Anschluss der Drähte folgende Tabelle
4) Das freie Kabel (braun oder orange) über JP13 Klemme 5 mit der A50-231
Hauptplatine verbinden.
5) Das Gehäuse des Fernalarm-Repeaters wieder anbringen, die 4 Schrauben eindrehen
und unter Verwendung der 2 Befestigungsösen an der gewünschten Stelle
anbringen.
6) Die Stromversorgung wieder an den Ax O2NE+™/Safe-Ox+™ anschließen. Den
Schalter am Fernalarm-Repeater einmal drücken und darauf achten, ob die vier
Anzeigeleuchten und das Stroboskop-LED blinken. Beachten Sie, dass diese
Testfunktion bei einem echten Alarm deaktiviert ist.
