Tcp/Udp Paketdurchgangstest; Tongenerator - Psiber Data Cablemaster 800 Handbuch

* In der Netzwerk-Mapping Liste kann der CableMaster 800/850 bis
zu 20 Listen speichern, die jeweils bis zu 256 IP-Adressen enthalten
können.
▪ Durch Drücken der Taste "List" kehren Sie zur Netzwerk-
Mapping Liste zurück.

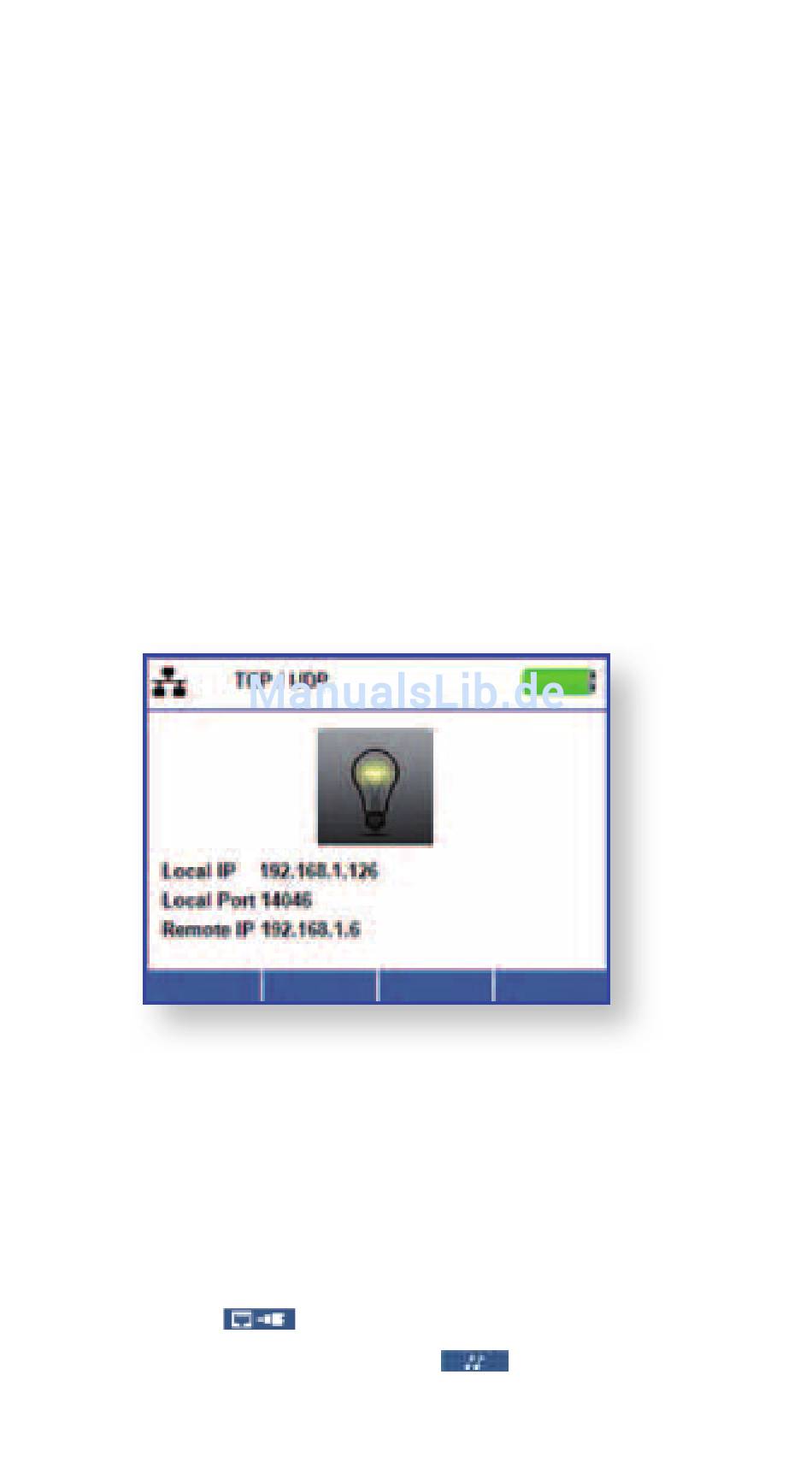

tcP/uDP Paketdurchgangstest

Der TCP/UDP Paketdurchgangstest prüft die Konnektivität
zwischen dem CableMaster 800/850 und einem PC im gleichen
LAN. Die Abbildung der Glühbirne kann mit den Auf/Ab-Pfeiltasten
angepasst werden und die Abbildung der Glühbirne in der
CableMaster 800/850 PC-Software passt sich gleichzeitig an. Siehe
Anweisungen Paketdurchgangstest, auf Seite 29. Um den TCP/UDP
Testbildschirm zu verlassen, drücken Sie die Taste "Zurück".

tongenerator

Die Tonerzeugung dient zur Ortung des Kabelendes und zur
Lokalisierung von Fehlern mithilfe eines Tonsignals.
In diesem Modus sendet der CableMaster 800/850 ein Tonsignal
in das angeschlossene Kabel. Der Ton wird von einem Ton-/
Ortungsempfänger erfasst (gesondert bestellbar). Siehe Abschnitt
Zubehör.
▪ Vom Hauptbildschirm aus drücken Sie die Eingabetaste oder die
Taste Kabeltest
▪ Drücken Sie die Taste Tongenerator
.
23
.
