netzwerk-/Power over ethernet- (Poe) test

Power over Ethernet oder PoE beschreibt eine Spezifikation, die es
ermöglicht, elektrischen Strom zusammen mit Daten über ein
Ethernet-Kabel zu übertragen.
Es gibt zwei Standardspezifikationen: IEEE 802.3af (PoE) und IEEE 802.3at,
auch bekannt als PoE+. Die erste Spezifikation definiert maximal 12,95 W,
die zweite hingegen maximal 25,5 W.
PoE hat zwei Modi: A und B. Modus A verwendet die Pins 1 und 2 für
die positive Spannung und die Pins 3 und 6 für die negative Spannung.
Modus B verwendet die Pins 4 und 5 für die positive Spannung und die
Pins 7 und 8 für die negative Spannung.

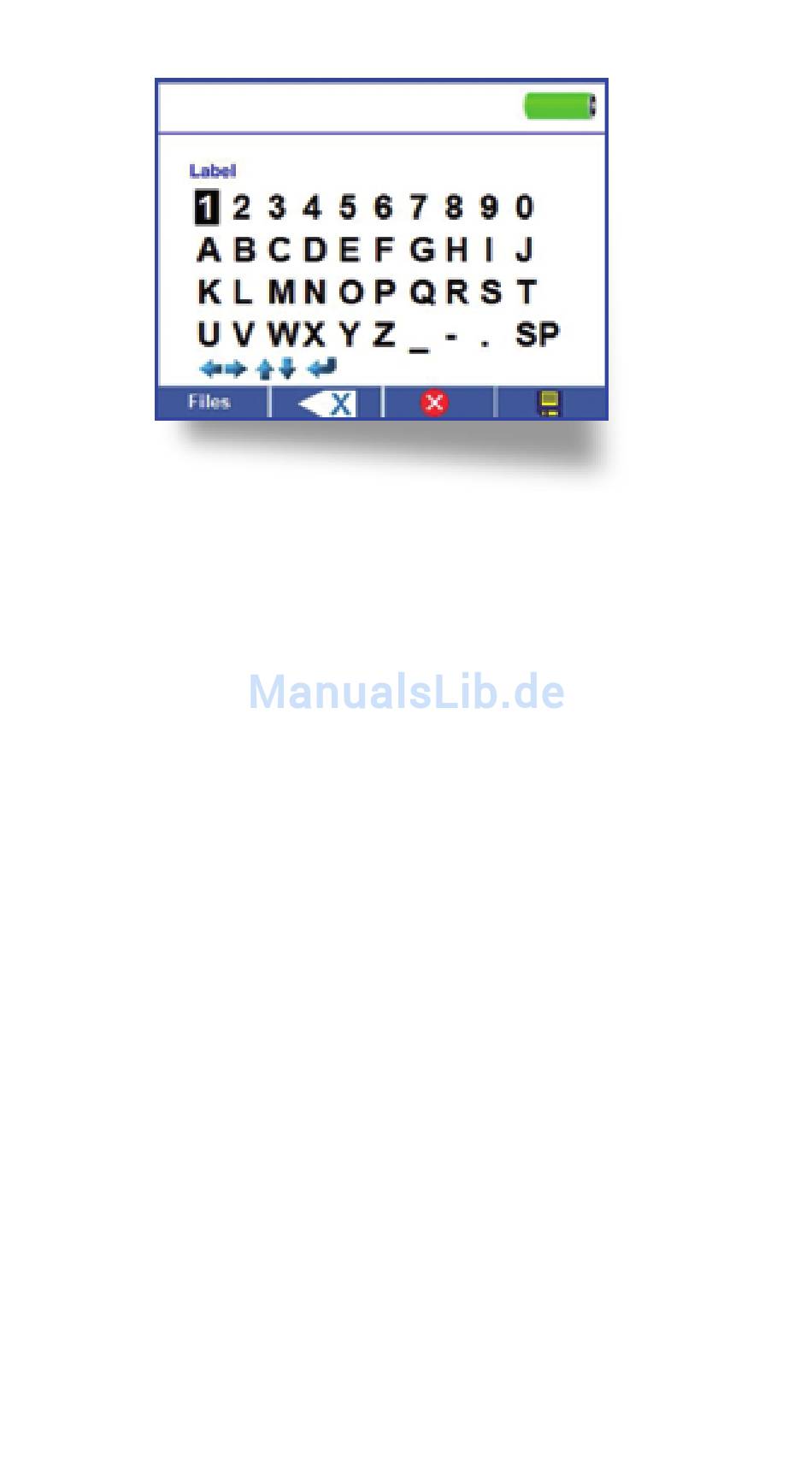

Der CableMaster 800/850 prüft, ob entweder PoE oder PoE+ vorhanden
ist. Daraufhin aktiviert er die jeweilige Variante, prüft die Spannung unter
minimaler und maximaler Leistungsaufnahme und zeigt das Ergebnis auf
dem Bildschirm an. Der CableMaster 800/850 zeigt ebenso an, welcher
PoE-Modus vorliegt.
*Hinweis: In Rot angezeigte PoE-Spannungen weisen auf ein mögliches
Problem beim Paarwiderstand hin.
Das kann ein Hinweis auf eine minderwertige Kabelqualität oder
schlechte Kontaktierung von Adern sein.
Der CableMaster 800/850 kommuniziert und zeigt auch den Link-Status
(aktuelle Geschwindigkeit + Duplexmodus) bis 100 Mbit/s und die
Linkkapazität bis 1000 Mbit/s an.
