Psiber Data CableMaster 800 Handbuch
Inhaltszusammenfassung für Psiber Data CableMaster 800

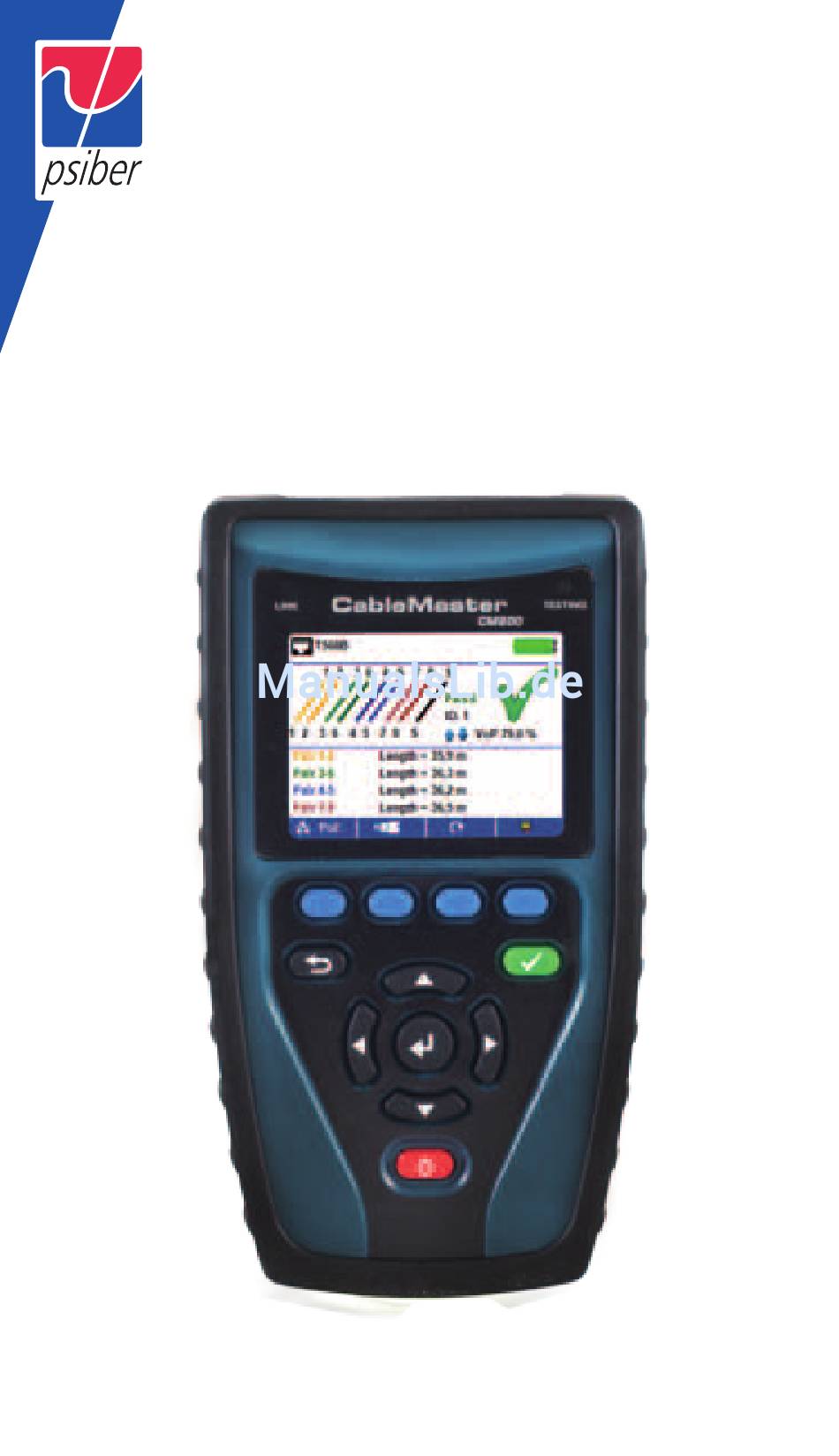

- Seite 1 CableMaster 800/850 Probleme im LAN erkennen, überwachen und beheben Handbuch Psiber Data GmbH a Softing Company www.psiberdata.com...
-
Seite 2: Inhaltsverzeichnis
Liste ...................... 20 Netzwerk-Mapping ................22 TCP/UDP Paketdurchgangstest ............23 Tongenerator ..................24 Net Tester PC Software-Anwendung für CableMaster 800/850 24 Speichern von Testergebnissen ............26 Drucken von Testergebnissen ............26 Aktualisieren der Firmware .............. 27 Glossar ....................30... -
Seite 3: Cdp/Lldp Und Vlan-Erkennung
Wartung ....................32 Batterien ....................32 Reinigung ..................... 32 Lagerung ....................32 technische Daten................... 33 Kundenservice ..................34 Garantieerklärung .................. 35 Produktrücksendung ................. 35 hanDBuch • Pingt IPv4 und IPv6 Geräte zum Prüfen von DHCP und der ans Netzwerk angeschlossenen Geräte •... -
Seite 4: Produktmerkmale Cablemaster 800/850
ProDuKtMerKMale caBleMaster 800/850 Der CableMaster 800/850 ist ein Profi-Verkabelungs und Netzwerktester, der die Funktionalität eines Highend-Kabeltesters besitzt. Er erkennt, überwacht und lokalisiert Probleme im LAN, die mit der physikalischen Ebene und den Verbindungsbedingungen im Netzwerk in Zusammenhang stehen. -
Seite 5: Sicherheitsinformationen
Für einen sicheren Betrieb des CableMaster 800/850, folgen Sie bitte den Bedienungsanweisungen genau und beachten die Warn- und Sicherheitshinweise in diesem Handbuch. Das Nichtbeachten der Warnungen kann zu schweren Verletzungen oder zum Tod führen und Schäden am Gerät verursachen. -
Seite 6: Cablemaster 800/850 Beschreibung
800/850 Beschreibung Farb-lcD-Display Funktionstasten aktivieren die über der taste angezeigte Funktion zurück test eingabe richtungstasten zum navigieren auf dem Bildschirm ein/aus 1 cabletracker Probe ct15 ton-/ortungsempfänger F-stecker rJ45-Buchse usB Port... -
Seite 7: Lieferumfang
8 remote einheiten satz aus 20 netzwerk- test/ID für netzwerk- und Fernerkennungen, nur ID, telefonkabel mit halterung lieferumfang cableMaster 800 zubehörteile ▪ 1 Remote Einheit ▪ 6xAA Batterien ▪ 2 RJ45 Kabel ▪ 1 Micro USB-Kabel ▪ Umhängetasche cableMaster 850 zubehörteile ▪... -
Seite 8: Lcd-Bildschirm
Ab-Pfeiltasten verwenden, um zu der gewünschten Funktion zu gelangen. Zur Bestätigung drücken Sie dann die Eingabetaste (die Pfeiltaste in der Mitte). Fehlertypen Verschiedene mögliche Fehlerbedingungen am Kabel werden erkannt und auf dem Bildschirm des CableMaster 800/850 angezeigt. Beschreibung der erklärung Kabelfehler Die Kabelverdrahtung entspricht nicht den... -
Seite 9: Bedienung
▪ Das Gerät ein-/ausschalten. Drücken Sie den roten Knopf, um den CableMaster 800/850 ein- bzw. auszuschalten. automatische abschaltung Der CableMaster 800/850 schaltet sich automatisch ab, wenn keine Eingabe oder Aktivität am Gerät erfolgt, um Batteriekapazität zu sparen. Siehe Abschnitt “Setup” zur Einstellung der Dauer bis zur... -
Seite 10: Setup
setuP Auf dem Hauptbildschirm drücken Sie die blaue Taste ganz rechts unter dem Symbol “Setup”. Verwenden Sie die Rechts und Links-Pfeiltaste, um die gewünschte Einstellung zu ändern. ▪ Mit den Auf/Ab-Pfeiltasten blättern Sie durch die 5 Seiten des Setup Menüs. ▪... -
Seite 11: Einstellungen Ändern
Schalten Sie den PoE-Test Ein (On) oder Aus (Off). Ist PoE abgeschaltet, erfasst der Poe -test CableMaster 800/850 die Daten ohne einen PoE-Test durchzuführen. ▪ Zum Speichern Ihrer Auswahl drücken Sie die Taste Speichern. ▪ hinweis: Wenn nur eine kurzzeitige Veränderung gewünscht ist, drücken Sie die Speichertaste nicht. -
Seite 12: Kabeltest
Kabellänge, zeigt den Verdrahtungsplan an und ermittelt die physikalisch-elektrischen Eigenschaften eines Kabels. Wichtige hinweise: ▪ Die RJ-Messbuchsen für Daten und Sprache sind im CableMaster 800/850 verbunden. Schließen Sie daher jeweils nur ein RJ-Kabel zur gleichen Zeit am Gerät an. ▪ Ein RJ- und ein Koaxialkabel dürfen nicht zur gleichen Zeit am Gerät angeschlossen werden. -
Seite 13: Kabeltest Mit Remote Einheiten Und Fernerkennungen
Sie auf die Kachel Kabeltest oder die Taste RJ45/Koax , um in das Menü Kabeltest zu gelangen. Der CableMaster 800/850 führt automatisch einen Test durch, sobald das Menü Kabeltest aufgerufen wird. ▪ Zum Prüfen eines Koaxialkabels drücken Sie die entsprechende Taste für Koax. - Seite 14 ▪ Zum Einstellen der NVP schließen Sie ein Kabel mit bekannter Länge an den CableMaster 800/850 an und drücken die Auf/Ab/ Links/Rechts-Pfeiltasten, um den Wert der NVP zu vergrößern bzw. zu verkleinern. Mit den Links/Rechts-Pfeiltasten wählen Sie VOP (NVP) aus und verändern jeweils eine Stelle.
-
Seite 15: Netzwerk-/Power Over Ethernet- (Poe) Test
Modus B verwendet die Pins 4 und 5 für die positive Spannung und die Pins 7 und 8 für die negative Spannung. Der CableMaster 800/850 prüft, ob entweder PoE oder PoE+ vorhanden ist. Daraufhin aktiviert er die jeweilige Variante, prüft die Spannung unter minimaler und maximaler Leistungsaufnahme und zeigt das Ergebnis auf dem Bildschirm an. - Seite 16 Bitte beachten Sie: Der CableMaster 800/850 kann nur eine Verbindung mit 100 Base-TX herstellen. einen netzwerk-/Poe-test durchführen ▪ Verbinden Sie den CableMaster 800/850 mit einem Switch oder einer aktiven Netzwerkbuchse. ▪ Verwenden Sie die Links/Rechts-Pfeiltasten, um auf die Kachel Verbindungstest.
-
Seite 17: Testen Von Ports
▪ Vom Bildschirm Netzwerk/PoE Test aus drücken Sie die Taste “Port Test“. einen Porterkennungstest durchführen ▪ Der CableMaster 800/850 führt automatisch einen Test durch, sobald der Menüpunkt Port Test aufgerufen wird. ▪ Neben den Ergebnissen des Porttests erscheinen grüne Häkchen. -
Seite 18: Dhcp
Der Link Light Test (Status-LED an einer aktiven Komponente) wird verwendet, um einen Port an einem Hub oder Switch zu identifizieren. ▪ Verbinden Sie den CableMaster 800/850 mit einem einem aktiven Switch oder Netzwerkport. ▪ Vom Hauptbildschirm aus drücken Sie die Taste Netzwerk/PoE... -
Seite 19: Ping Ipv4/Ipv6
▪ Werkseitig ist Ping auf IPv4 gesetzt. Zum Wechseln auf IPv6 drücken Sie die Taste IPv6. ▪ Verbinden Sie den CableMaster 800/850 mit einem Switch, einem Router oder einer aktiven Datendose. ▪ Vom Hauptbildschirm aus drücken Sie die Rechts-Pfeiltaste, um die Kachel Netzwerktest auszuwählen und drücken dann die... -
Seite 20: Liste
Tastenfeld wird dieses wieder ausgeblendet. ▪ Drücken Sie die grüne Testtaste , um die IP-Adresse anzupingen. ▪ Der CableMaster 800/850 zeigt die antwortende IP-Adresse, Gerätenamen (wenn verfügbar) und die Antwortzeit in Millisekunden an. liste - list Der CableMaster 800/850 fügt automatisch eine IP-Adresse zur Liste hinzu, nachdem diese angepingt wurde. - Seite 21 ▪ Drücken Sie die Testtaste noch einmal, um die ausgewählte IP-Adresse anzupingen. netzwerk-Mapping – network Mapping Der CableMaster 800/850 pingt Netzwerkgeräte mittels NDP (Neighbor Discovery Protocol) an zur Identifizierung der ans Netzwerk angeschlossenen Geräte durch die Ermittlung ihrer IP- Adressen.
- Seite 22 ▪ Der CableMaster 800/850 scannt das Netzwerk und zeigt die IP- Adressen an. Links daneben erscheint der Gerätename. ▪ Zum Abspeichern der Ergebnisse des Netzwerk-Mappings drücken Sie die Speichertaste . ▪ Verwenden Sie die Pfeiltasten und die Eingabetaste, um die Testdatei zu benennen.
-
Seite 23: Tcp/Udp Paketdurchgangstest
* In der Netzwerk-Mapping Liste kann der CableMaster 800/850 bis zu 20 Listen speichern, die jeweils bis zu 256 IP-Adressen enthalten können. ▪ Durch Drücken der Taste “List“ kehren Sie zur Netzwerk- Mapping Liste zurück. tcP/uDP Paketdurchgangstest Der TCP/UDP Paketdurchgangstest prüft die Konnektivität zwischen dem CableMaster 800/850 und einem PC im gleichen LAN. - Seite 24 Die Net Tester PC Software gibt Ihnen die Möglichkeit, die Ergebnisse der Kabel- und Netzwerktests auf dem Computer anzusehen, zu speichern und zu drucken. Mit dieser Anwendung ist es ebenso möglich, die Firmware Ihres CableMaster 800/850 zu aktualisieren. Zusätzliche Funktionen umfassen Netzwerktests, wie Link- Validierung und Paketdurchgangstest.
-
Seite 25: Net Tester Pc Software-Anwendung Für Cablemaster 800/850
▪ Öffnen Sie die Net Tester PC Software-Anwendung. Doppelklicken Sie dazu auf Icon der Anwendung auf Ihrem Desktop. ▪ Schließen Sie den CableMaster 800/850 über das mitgelieferte Micro USB-Kabel an Ihren Computer an. ▪ Schalten Sie den CableMaster 800/850 ein. -
Seite 26: Drucken Von Testergebnissen
▪ Klicken Sie auf “Datei”, “Öffnen” und gehen Sie auf die gewünschte Testdatei. zurückkopieren von Kabeltests auf den cableMaster 800/850 ▪ Schließen Sie den CableMaster 800/850 über das mitgelieferte Micro USB-Kabel an Ihren Computer an. ▪ Öffnen Sie die Net Tester PC Software-Anwendung. Klicken Sie auf “Datei”, danach auf “Öffnen”... -
Seite 27: Aktualisieren Der Firmware
Die cableMaster 800/850 Firmware herunterladen ▪ Gehen Sie auf http://www.psiberdata.de/service-support/ download-bereich.html ▪ Klicken Sie auf den Update-Link für die CableMaster 800/850 Firmware, um die neue Firmware herunterzuladen. ▪ Speichern Sie die CableMaster 800/850.cyacd Datei auf Ihrem aktualisieren des cableMaster 800/850 ▪... -
Seite 28: Konfiguration
Wichtiger Hinweis: Der Bildschirm des CableMaster 800/850 bleibt dunkel, bis ein Update erfolgreich vollzogen wurde. Konfiguration ▪ Geben Sie die IP-Adresse des CableMaster 800/850 in das Kästchen neben “Tester IP-Adresse“ ein. Um die IP-Adresse des CableMaster 800/850 zu erhalten, führen Sie einen DHCP-Test mit dem CableMaster 800/850 durch (siehe S. -
Seite 29: Durchsatz
Paketdurchgangstest ▪ Öffnen Sie die Net Tester PC-Software . ▪ Klicken Sie auf den Reiter “Live-Test“. ▪ Schalten Sie den CableMaster 800/850 ein und verbinden Sie ihn mit einem aktiven Port/Komponente. ▪ Auf dem Hauptbildschirm gehen Sie auf die Kachel... -
Seite 30: Glossar
Glossar unterbrechung Es besteht keine durchgängige Drahtverbindung über die Kabellänge oder die Remote Einheit/Fernerkennung des CableMaster 800/850 wird nicht erkannt. Kurzschluss Ein Kurzschluss tritt auf, wenn zwei oder mehr Drähte eines Kabels elektrisch miteinander oder mit einem Fremdobjekt verbunden sind. - Seite 31 Dns local Der DNS Local Server übersetzt URLs in die jeweiligen IP-Adressen und umgekehrt. Dns-adresse Name oder IP-Adresse des DNS-Servers, mit dem Sie die Verbindung aufbauen möchten. Beispiel: DNS4.local oder 10.1.1.50 DhcP Dynamic Host Configuration Protocol ist ein Standard Netzwerk- Protokoll, das in Internet Protocol (IP)-Netzwerken für die dynamische Verteilung der Netzwerk-Konfigurationsparameter verwendet wird, wie die IP-Adressen von Schnittstellen...
-
Seite 32: Wartung
WartunG Batterien ▪ Der CableMaster 800/850 arbeitet mit sechs AA Alkali-Batterien. ▪ Zum Austauschen der Batterien öffnen Sie die Abdeckung auf der Rückseite. Lösen Sie dazu die einzelne Schraube mit einem Kreuzschlitzschraubendreher. ▪ Nehmen Sie die alten Batterien heraus und setzen Sie die neuen Batterien entsprechend dem Aufdruck mit der richtigen Polarität ins Batteriefach ein. -
Seite 33: Technische Daten
technIsche Daten Time-Domain Reflektometry (TDR) Messtechnik Kabeltest und ID: bis zu 305 m (1.000 ft) Erkennung von Split-Pair Fehlern: 1 m (3 ft ) bis 305 m (1.000 ft) Längenmessung : 0 bis 457 m (1.500 ft) ± (5 % + 0,305 m (1ft)) Kabeltests Verwendbar mit 8 Remoteeinheiten für Test und Identifizierung von Kabel-/Port-ID... -
Seite 34: Kundenservice
Wenn Sie technische Informationen und den Kundenservice benötigen, setzen Sie sich bitte mit einer Niederlassung von Psiber Data in Ihrem Land in Verbindung. Psiber europa: Psiber Data GmbH, a Softing Company Tel: +49 (89) 8913 6060, E-Mail: info@psiber-data.com, www.psiberdata.com, Psiber asien/Pazifik: Psiber Data Pte. -
Seite 35: Garantieerklärung
GarantIeerKlärunG Psiber Data GmbH garantiert für einen Zeitraum von 12 Monaten ab Verkaufsdatum, dass das Produkt bei sachgemäßem Gebrauch in Übereinstimmung mit den Betriebsvorschriften frei von Material - und Verarbeitungsfehlern ist. Diese ist die einzige Garantie, die Psiber Data GmbH gewährt, UND STEHT AUSDRÜKLICH ANSTELLE ALLER ANDEREN... - Seite 36 Softing Company Lise-Meitner-Str. 3 82152 Krailling Deutschland Tel.: +49 (89) 8913 6060 E-Mail: info@psiber-data.com www.psiberdata.com asIa / PacIFIc Psiber Data Pte. Ltd. 3 Science Park Drive #03-09 The Franklin Singapore Science Park 1, Singapore 118223 Tel.: +65-6569-6019 E-Mail: asiasales@psiber-data.com www.psiberdata.com Für technische Informationen und den...
