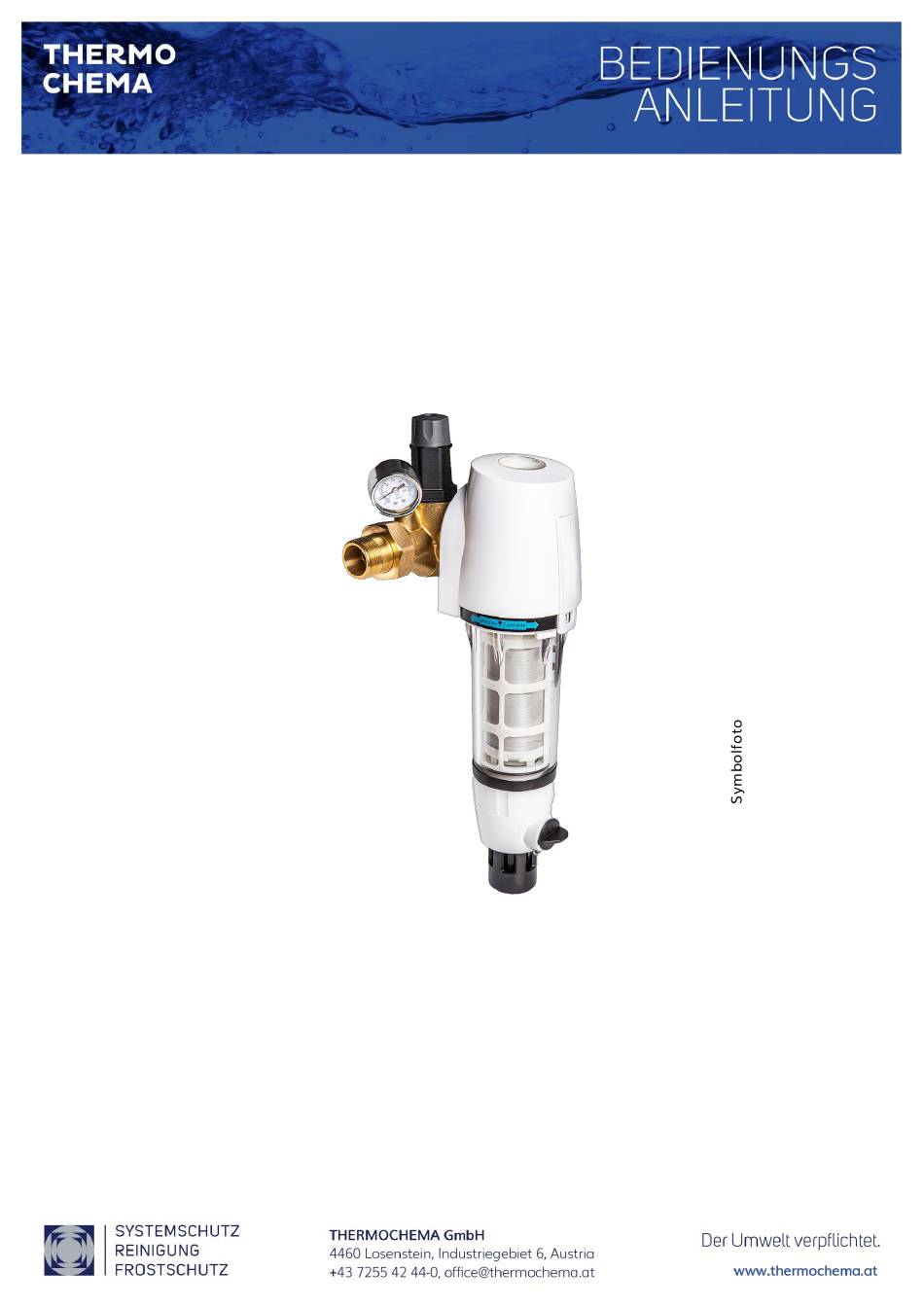

- Seite 1 Rückspülfilter mit integriertem Druckminderer FTRD025...
-
Seite 2: Inhaltsverzeichnis
Rückspülfilter Inhalt Allgemeines ....................... 3 Information zur Bedienungsanleitung ..............3 Symbolerklärung ....................3 Haftung und Gewährleistung ................4 Ersatzteile ......................4 Entsorgung ......................4 Sicherheit ........................5 Verantwortung des Betreibers ................5 Verwendungszweck und technische Daten ..............6 Verwendungszweck .................... 6 Kurzbeschreibung .................... -
Seite 3: Allgemeines
Rückspülfilter 1. Allgemeines Information zur Bedienungsanleitung Diese Bedienungsanleitung beschreibt den sicheren und sachgerechten Umgang mit dem Gerät. Die angegebenen Sicherheitshinweise und Anweisungen, sowie die für den Einsatzbereich geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen müssen eingehalten werden. Vor Beginn sämtlicher Arbeiten am Gerät soll die Betriebsanleitung, insbesondere das Kapitel Sicherheit und die jeweiligen Sicherheitshinweise, vollständig gelesen werden. -
Seite 4: Haftung Und Gewährleistung
Rückspülfilter Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, dem Stand der Technik, sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Bedienungsanleitung ist vor dem Beginn aller Arbeiten am und mit dem Gerät sorgfältig durchzulesen. -
Seite 5: Sicherheit
Rückspülfilter Verwendete Werkstoffe: Gehäuse aus entzinkungsbeständigem Messing Verschraubungen aus Messing Feinfilter aus nichtrostendem Stahl Filtertasse aus stoßfestem, glasklarem Kunststoff Dichtungen aus NBR 2. Sicherheit Das Gerät ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. -
Seite 6: Verwendungszweck Und Technische Daten
Rückspülfilter 3. Verwendungszweck und technische Daten Verwendungszweck Der Rückspülfilter wurde entwickelt, um kleinere Partikel, Verunreinigungen, Schmutz, Rost, Sedimente dem Wasser zu entfernen. Dadurch schützen Sie die nachgeschalteten Hauswasserinstallationen vor Schwebepartikeln. Kurzbeschreibung Das Produkt darf nur an einem trockenen Ort in Innenräumen installiert werden. Dieses Produkt ist nur für die kommunale Wasserversorgung (5-40 °C) vorgesehen. -
Seite 7: Produktabmessungen
Rückspülfilter Produktabmessungen: 185 mm 188 mm 420 mm 300 mm 4. Lieferumfang Die einzelnen Teile wurden mit größtmöglicher Sorgfalt zusammengestellt und verpackt. Überprüfen Sie bitte trotzdem vor dem Einbau den Inhalt der Verpackung auf Vollständigkeit und Unversehrtheit. Der Feinfilter besteht aus: ... -
Seite 8: Montage
Rückspülfilter 5. Montage Montageanleitung Beim Einbau sind die Einbauanleitung, die geltenden Vorschriften sowie die allgemeinen Richtlinien zu beachten. Bei der Montage sind die nationalen Installationsvorschriften zu beachten. Verbindungs- Absperrventil Wasseruhr Rückspülfilter rohr Schließen Sie das Absperrventil und lassen Sie den Druck in den Rohren ab. ... -
Seite 9: Inbetriebnahme Und Service
Rückspülfilter 6. Inbetriebnahme und Service Der Rückspülfilter muss nach der Installation gespült werden (Abbildung 1). Stellen Sie vor dem Spülen des Rückspülfilters sicher, dass das Abflussrohr an den Abfluss angeschlossen ist oder stellen Sie einen geeigneten Behälter zum Auffangen des Abflusswassers bereit. -
Seite 10: Druckminderer - Beschreibung Und Funktion
Rückspülfilter 7. Druckminderer – Beschreibung und Funktion Das Produkt hat die Funktion, den Druck zu reduzieren und den Druck zu stabilisieren. Dadurch werden Schäden durch zu hohen Wasserdruck am Rohrleitungsnetz wirksam verhindert. Wenn die Parameter der Druckregelung angepasst werden müssen, stellen Sie diese bitte gemäß... - Seite 11 Rückspülfilter Befolgen Sie nach der Reinigung die umgekehrte Reihenfolge der genannten Schritte zur Wiederinbetriebnahme. Seite 11 von 16...
-
Seite 12: Explosionszeichnung
Rückspülfilter 9. Explosionszeichnung Druckregulierung Gewindemutter Dichtung Messingkopf Kopf Abdeckung Gewindeadapter Nasenabdeckung Gehäuse O-Ring Dekorative Abdeckung Filterabdeckung Filtergehäuse Drehscheibe Reinigungsbau- Filtersieb 90 µm gruppe Absperrhahn für Rückspülung Seite 12 von 16... -
Seite 13: Fehlerbehebung
Rückspülfilter 10. Fehlerbehebung Problem Mögliche Ursache Eventuelle Lösung 1. Warten Sie, bis die 1. Wasserversorgung ist abgestellt. Wasserversorgung Kein Wasser 2. Einlassventil ist nicht geöffnet. wiederhergestellt ist. 2. Öffnen Sie das Einlassventil. 1. Öffnen Sie das Einlassventil vollständig. 1. Das Einlassventil ist nicht 2. -
Seite 14: Notizen
Rückspülfilter 11. Notizen ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ Technischer Stand: 12-2020 Seite 14 von 16... -
Seite 15: Rückspülprotokoll
Rückspülfilter 12. Rückspülprotokoll Datum der letzten Rückspülung Datum der letzten Rückspülung _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________ _________________________... - Seite 16 Rückspülfilter Seite 16 von 16...
