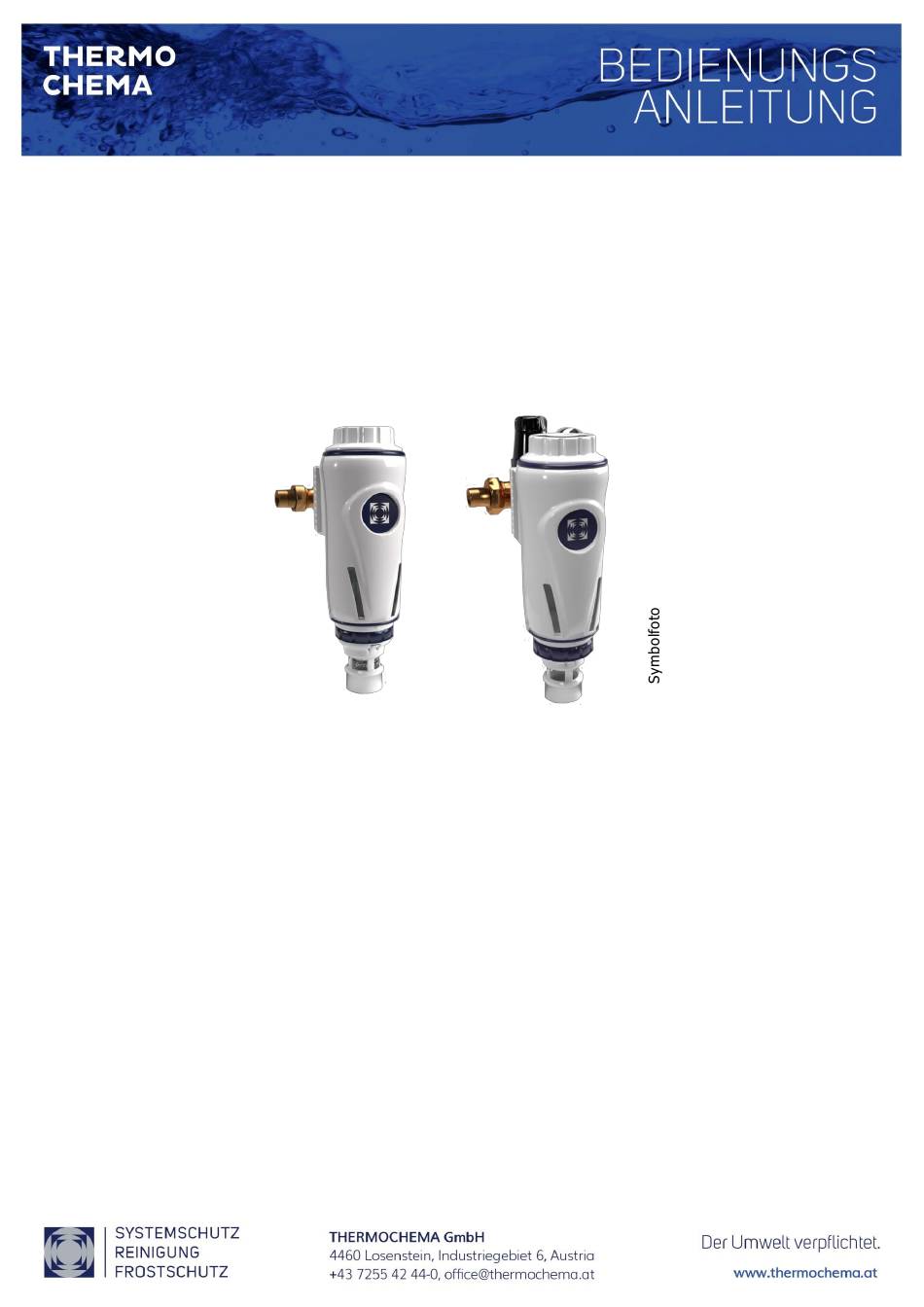

- Seite 1 Rückspülfilter Multi Rückspülfilter Multi Plus FRM020 FRM025 FRM032 FRMP020 FRMP025 FRMP032...
-
Seite 2: Inhaltsverzeichnis
Rückspülfilter Multi und Multi Plus Inhalt Allgemeines ....................... 3 Information zur Bedienungsanleitung ..............3 Symbolerklärung ....................3 Haftung und Gewährleistung ................4 Ersatzteile ......................4 Entsorgung ......................4 Sicherheit ........................5 Verantwortung des Betreibers ................5 Verwendungszweck und technische Daten ..............5 Verwendungszweck .................... -
Seite 3: Allgemeines
Rückspülfilter Multi und Multi Plus 1. Allgemeines Information zur Bedienungsanleitung Diese Bedienungsanleitung beschreibt den sicheren und sachgerechten Umgang mit dem Gerät. Die angegebenen Sicherheitshinweise und Anweisungen, sowie die für den Einsatzbereich geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen müssen eingehalten werden. -
Seite 4: Haftung Und Gewährleistung
Rückspülfilter Multi und Multi Plus Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, dem Stand der Technik, sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Bedienungsanleitung ist vor dem Beginn aller Arbeiten am und mit dem Gerät sorgfältig durchzulesen. -
Seite 5: Sicherheit
Zuständigkeiten bei Installation, Bedienung, Wartung und Reinigung des Gerätes. 3. Verwendungszweck und technische Daten Verwendungszweck Rückspülfilter Multi und Multi Plus ist ein selbstreinigender Filter mit einer Standardfiltration von 100 Mikron mit doppeltwirkenden Spülsystem (Bürst- und Entleerungssystem). Rückspülfilter Multi und Multi Plus wird zur Filtration von Trinkwasser in Gebäuden verwendet. -
Seite 6: Bestimmungsgemäße Verwendung
Verwendung, die nicht in diesem Dokument als zulässig ausgewiesen ist. Kurzbeschreibung Unser Rückspülfilter Multi und Multi Plus filtert das Wasser von außen nach innen in der Filterpatrone. Durch seine Anschlussplatte kann der Rückspülfilter horizontal und vertikal montiert werden. Um den Filter zu reinigen drehen Sie einfach den oberen Knopf, die Reinigung kann bei Bedarf wiederholt werden. - Seite 7 Die Verwendung des Geräts außerhalb der oben genannten Bedingungen und mit anderen Eigenschaften als den aufgeführten gilt als unsachgemäße Verwendung. Firma THERMOCHEMA GmbH kann nicht für Schäden verantwortlich gemacht werden, die durch unsachgemäßen Gebrauch des Geräts oder Nichtbeachtung dieses Handbuchs entstehen.
-
Seite 8: Eigenschaften Des Zu Behandelnden Wassers
FRMP025 FRMP032 Eigenschaften des zu behandelnden Wassers Rückspülfilter Multi und Multi Plus wurde für die Behandlung von Trinkwasser entwickelt. Achtung! Chloridionen Konzentration von mehr als 200 mg/l und aggressives Wasser begünstigen Korrosion durch Entzinkung. Wasser mit einer Chloridionen Konzentration (Cl-) von mehr als 200 mg/l und einem Verhältnis der (in ppm angegebenen) Chloridionen Konzentration zur (in Bikarbonat ppm angegebenen) Bikarbonat Ionenkonzentration über 1 ist zu vermeiden. -
Seite 9: Lieferumfang
Rückspülfilter Multi und Multi Plus 4. Lieferumfang Die einzelnen Teile wurden mit größtmöglicher Sorgfalt zusammengestellt und verpackt. Überprüfen Sie bitte trotzdem vor dem Einbau den Inhalt der Verpackung auf Vollständigkeit und Unversehrtheit. Lieferumfang FRM020 – FRM032 FRMP020-FRMP032 Im Lieferumfang enthalten: Filtergehäuse... -
Seite 10: Montage - Installationsschema
Rückspülfilter Multi und Multi Plus 5. Montage – Installationsschema Beim Einbau ist die Einbauanleitung, die geltenden Vorschriften sowie die allgemeinen Richtlinien zu beachten. Bei der Montage sind die nationalen Installationsvorschriften zu beachten. Vor der Installation Die folgenden Anweisungen gewährleisten Ihre Sicherheit. Bitte lesen Sie sie vor der Installation vollständig und sorgfältig durch und bewahren Sie sie zum späteren... -
Seite 11: Installationsanforderungen
Die Grenzwerte der zulässigen Umgebungsparameter für den Einbau des Filters sind: Umgebungstemperatur (min./max.) 5 - 40 °C. Installieren Sie den Rückspülfilter Multi und Multi Plus in der Kaltwasserleitung nach dem Wasserzähler in Fließrichtung zu den zu schützenden Verteilungsleitungen oder Geräten. -
Seite 12: Allgemeine Installationshinweise
Rückspülfilter Multi und Multi Plus Dieses Gerät darf nicht zur Behandlung von Wasser verwendet werden, dessen mikrobiologische Parameter nicht den gesetzlichen Vorschriften entsprechen oder unbekannt sind. Vermeiden Sie, dass Lösungsmittel, Öle, Fette, säurehaltige oder ätzende Substanzen und Reinigungsmittel mit den äußeren Kunststoff- und Messingteilen des Geräts in Berührung kommen. -
Seite 13: Hydraulische Kontrollen Nach Dem Einbau
Position gedreht werden, im Anschluss Schrauben wieder festziehen. Beachten Sie den eingegossenen Pfeil dieser dient zur Fließrichtungsbestimmung. Der Filterabflussanschluss muss stabil in einen freiliegenden Abfluss geleitet werden. Im Zweifelsfall wenden Sie s ich bitte an Firma THERMOCHEMA Gmbh. Seite 13 von 20... -
Seite 14: Installationsschema
Rückspülfilter Multi und Multi Plus Installationsschema Legende 1. Wasserzulauf 2. Wasserzähler 3. Druckminderer 4.Systemtrenner 5. Absperrventil 6. Probeentnahme- Ventil 7. Bypass-Ventil 8. Rückspülfilter FRM 9. Ausgang filtriertes Wasser 10. Kanalanschluss Legende 1. Wasserzulauf 2. Wasserzähler 3.Systemtrenner 4. Absperrventil 5. Probeentnahme- Ventil 6. -
Seite 15: Regelmäßige Wartung
Bringen Sie den Filter im Falle von Fehlfunktionen, notwendigen oder anderen Eingriffen am Filter als Reinigungsarbeiten, Spülung und Ablass in die Bypass- Stellung und rufen Sie Firma THERMOCHEMA GmbH an. Zur Vermeidung der Verunreinigung des Filterelements müssen die vorgesehenen Wartungsintervalle eingehalten werden. -
Seite 16: Wartungsprogramm
Rückspülfilter Multi und Multi Plus Wartungsprogramm Zeitraum Beschreibung der Eingriffe der Arbeiten Erstes Jahr BAUGRUPPE FILTERPATRONE: Reinigung O-RING: Leckagekontrolle, bei Leckagen auswechseln NETZTEIL/DDR: Funktionelle Überprüfung DESINFEKTION Jährlich; bei einer Inaktivität von mehr als 30 Tagen; beim Auswechseln der Filterpatrone Zweites Jahr... -
Seite 17: Explosionszeichnung
Rückspülfilter Multi und Multi Plus 6. Explosionszeichnung FRM020 – FRM032 Teile- Beschreibung nummer AB0000053 Drehknopf 99007021 Bausatz O- Ringe AB0000029 Kopfdichtung Baugruppe Buchse – O- 99007027 Ringe Baugruppe Laufrad mit O- 99007013 Ring ¾” 1” 1¼“ Baugruppe Filterpatrone 99007009 100µm, Anschl. ¾"-1"-1¼“... - Seite 18 Rückspülfilter Multi und Multi Plus FRMP020 – FRMP032 Teile- Beschreibung nummer AB0000053 Drehknopf 99007021 Bausatz O- Ringe AB0000029 Kopfdichtung Baugruppe Buchse – O- 99007029 Ringe Baugruppe Laufrad mit O- 99007013 Ring ¾” 1” 1¼“ Baugruppe Filterpatrone 99007009 100µm, Anschl. ¾"-1"-1¼“...
-
Seite 19: Notizen
Rückspülfilter Multi und Multi Plus 7. Notizen ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ ___________________________________________________________________________ Technischer Stand: 10-2025 Seite 19 von 20... - Seite 20 Rückspülfilter Multi und Multi Plus Seite 20 von 20...
