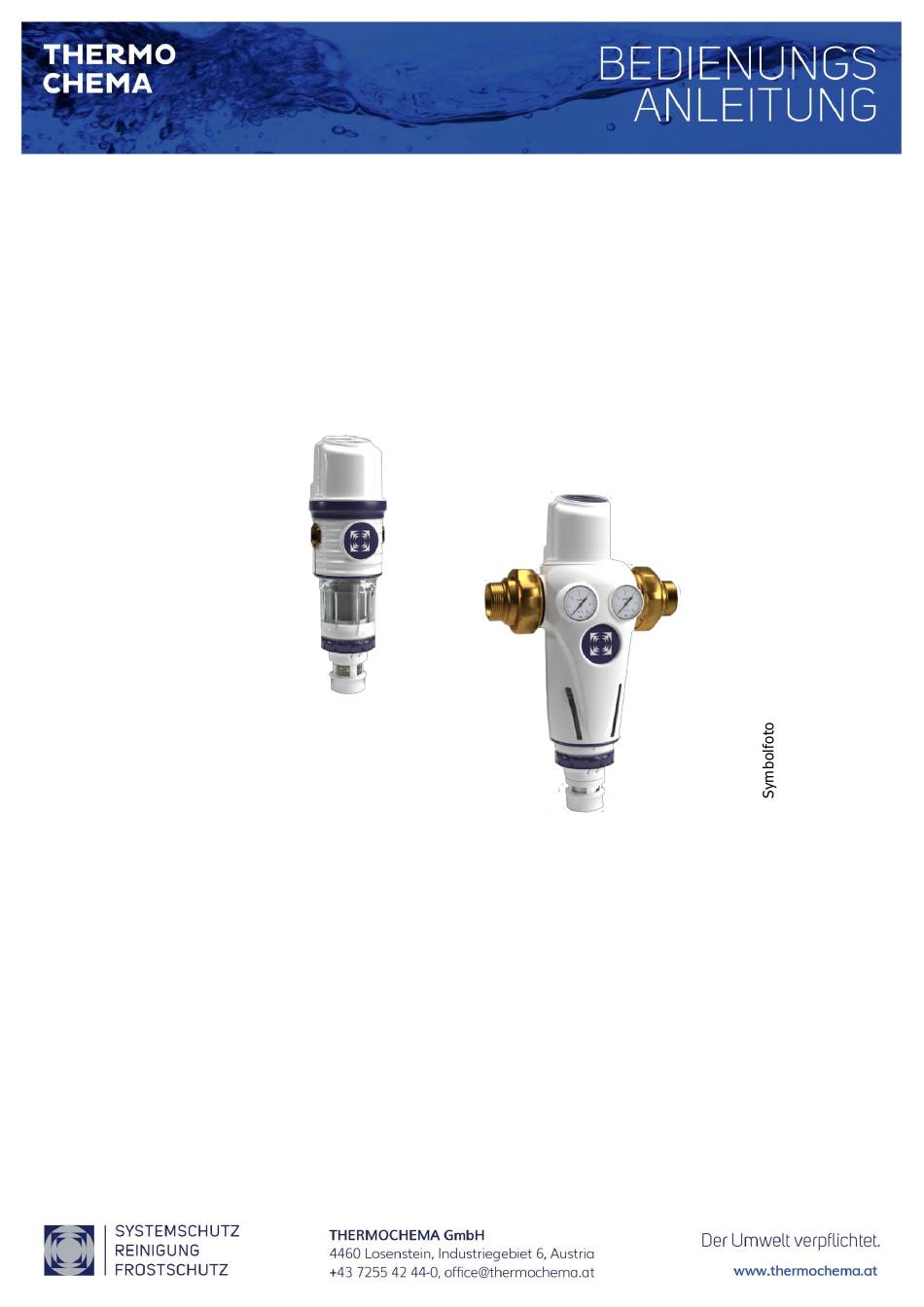

- Seite 1 Rückspülfilter Basic Automatic FRBA020 FRBA025 FRBA032 FRBA040 FRBA050...
-
Seite 2: Inhaltsverzeichnis
Rückspülfilter Basic Automatic Inhalt Allgemeines ....................... 4 Information zur Bedienungsanleitung ..............4 Symbolerklärung ....................4 Haftung und Gewährleistung ................5 Ersatzteile ......................5 Entsorgung ......................5 Sicherheit ........................6 Verantwortung des Betreibers ................6 Verwendungszweck und technische Daten ..............6 Verwendungszweck .................... - Seite 3 Rückspülfilter Basic Automatic Oberes Bedienfeld ..................... 16 Einstellung der Filterspülung ................16 Manuelle Filterspülung ..................17 Benutzerdefinierte Programmierung der Filterspülung ........17 Wartung ........................22 Regelmäßige Wartung ..................22 Routinemäßige Wartung ................... 22 Außerordentliche Wartung................23 Diagnoseseite ....................23 Wartungsprogramm ..................25 Optionales Zubehör/Anschlussschema ..............
-
Seite 4: Allgemeines
Rückspülfilter Basic Automatic 1. Allgemeines Information zur Bedienungsanleitung Diese Bedienungsanleitung beschreibt den sicheren und sachgerechten Umgang mit dem Gerät. Die angegebenen Sicherheitshinweise und Anweisungen, sowie die für den Einsatzbereich geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen müssen eingehalten werden. Vor Beginn sämtlicher Arbeiten am Gerät soll die Betriebsanleitung, insbesondere das Kapitel Sicherheit und die jeweiligen Sicherheitshinweise, vollständig gelesen werden. -
Seite 5: Haftung Und Gewährleistung
Rückspülfilter Basic Automatic Haftung und Gewährleistung Alle Angaben und Hinweise in dieser Bedienungsanleitung wurden unter Berücksichtigung der geltenden Vorschriften, dem Stand der Technik, sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Die Bedienungsanleitung ist vor dem Beginn aller Arbeiten am und mit dem Gerät sorgfältig durchzulesen. -
Seite 6: Sicherheit
Rückspülfilter Basic Automatic 2. Sicherheit Das Gerät ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Es können jedoch von diesem Gerät Gefahren ausgehen, wenn es von nicht fachgerecht ausgebildetem Personal unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Dieses Kapitel gibt einen Überblick über alle wichtigen Sicherheitsaspekte für einen optimalen Schutz von Personen, sowie für den sicheren und störungsfreien Betrieb des Gerätes. -
Seite 7: Bestimmungsgemäße Verwendung
Rückspülfilter Basic Automatic Trinkwasser in Gebäuden verwendet. Bei dem Gerät handelt es sich nicht um einen Wasserreiniger. Bestimmungsgemäße Verwendung Filtration von kaltem Wasser (Wassertemperatur bis 30 °C), das für den menschlichen Gebrauch bestimmt ist. Schutz des Wasserverteilungssystems und der Rohre vor Schäden durch kleine Fremdkörper wie Kieselsteine, Rostflocken und andere Oxidarten, Metallspäne usw. -
Seite 8: Technische Daten
Rückspülfilter Basic Automatic Bei Stromausfall erfolgt keine automatische Rückstellung des Rückspülvorganges. Ventil bleibt geöffnet. Technische Daten Art.-Nr.: FRBA020 FRBA025 FRBA032 FRBA040 FRBA050 1 ¼“ 1 ½ Anschlüsse Zoll ¾“ IGW 1“ IGW 2“ AGW Durchflussmenge (ΔP=0,2 bar) m³/h 12,0 14,2 Durchflussmenge (ΔP=0,5 bar) m³7h 10,6... - Seite 9 Rückspülfilter Basic Automatic Abmessungen: Artikel-Nr. FRBA020 FRBA025 FRBA032 Artikel-Nr. FRBA040 FRBA050 Seite 9 von 32...
-
Seite 10: Eigenschaften Des Zu Behandelnden Wassers
Chloridionenkonzentration zur (in Bikarbonatppm angegebenen) Bikarbonationenkonzentration über 1 ist zu vermeiden. THERMOCHEMA GmbH garantiert, dass das Gerät bei einer Wasserzufuhr, die den Parametern für Trinkwasser entspricht, Wasser zurückführt, das ebenfalls innerhalb der Parameter desselben Dekrets liegt. Bei Zufuhr von mit Chemikalien (z.B. -
Seite 11: Montage - Installationsschema
Rückspülfilter Basic Automatic 5. Montage – Installationsschema Beim Einbau ist die Einbauanleitung, die geltenden Vorschriften sowie die allgemeinen Richtlinien zu beachten. Bei der Montage sind die nationalen Installationsvorschriften zu beachten. Vor der Installation Die folgenden Anweisungen gewährleisten Ihre Sicherheit. Bitte lesen Sie sie vor der Installation vollständig und sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf. -
Seite 12: Installationsanforderungen
Rückspülfilter Basic Automatic Installationsanforderungen Der Einbau des Filters stellt eine Veränderung des Trinkwassersystems dar und darf daher nur von einem qualifizierten Fachmann installiert werden. Zu beachten sind: Das Gerät muss an einem hygienischen, trockenen, gut belüfteten, sauberen Ort in • Innenräumen installiert werden, der vor Folgendem geschützt ist: Frost, Feuchtigkeit Witterung (Regen,... -
Seite 13: Allgemeine Installationshinweise
Rückspülfilter Basic Automatic Dieses Gerät darf nicht zur Behandlung von Wasser verwendet werden, dessen mikrobiologische Parameter nicht den gesetzlichen Vorschriften entsprechen oder unbekannt sind. Vermeiden Sie, dass Lösungsmittel, Öle, Fette, säurehaltige oder ätzende Substanzen und Reinigungsmittel mit den äußeren Kunststoff- und Messingteilen des Geräts in Berührung kommen. -
Seite 14: Hydraulische Kontrollen Nach Dem Einbau
Seite wieder montieren. Das Gehäuse hat an der Vorder- und Rückseite die gleichen Anschlüsse welches einen Seitentausch möglich macht. Der Filterabflussanschluss muss stabil in einen freiliegenden Abfluss geleitet werden. Im Zweifelsfall wenden Sie sich bitte an Firma THERMOCHEMA Gmbh. Seite 14 von 32... -
Seite 15: Installationsschema
Rückspülfilter Basic Automatic Installationsschema Legende 1. Wasserzulauf 2. Wass erzähler 3. Druckminderer 4.Systemtrenner 5. Absperrventil 6. Probeentnahme- ventil 7. Bypass-Ventil 8. Rückspülfilter 9. Ausgang für filtriertes Wasser 10. Ablass Vorsichtsmaßnahmen für den Gebrauch Rückspülfilter Basic Automatic ist ein 230-Volt-Gerät mit Netzanschluss. Der Stecker muss in eine normale Steckdose eingesteckt werden, die mit einem Erdkontakt versehen und durch einen Fehlerstromschutzschalter geschützt ist. -
Seite 16: Bedienung
Rückspülfilter Basic Automatic 6. Bedienung Oberes Bedienfeld Symbol Filtertätigkeit Nächstes Menü\nimmt zu Vorheriges Menü\nimmt ab Menü\bearbeiten\bestätigen Das Display zeigt die Betriebseinstellungen des Filters und das Vorhandensein von Störungen oder Anomalien an. Wenn das Display ausgeschaltet bzw. im Standby-Modus ist: - Filter korrekt mit Strom versorgt - Filter in Filtrationsstellung - Filter wird gespült und die LED-Beleuchtung eingeschaltet Wenn das Display ALARM anzeigt:... -
Seite 17: Manuelle Filterspülung
Rückspülfilter Basic Automatic Manuelle Filterspülung Um den Filter manuell zu spülen, drücken Sie gleichzeitig die Tasten Benutzerdefinierte Programmierung der Filterspülung PROGRAMMIERSCHRITTE: 1. Änderung der ZEIT des ersten Magnetventils (OPTIONAL) 2. Änderung der ZEIT des zweiten Magnetventils (OPTIONAL) 3. Änderung der ZYKLUSANZAHL 4. - Seite 18 Rückspülfilter Basic Automatic Drücken Sie um die Daten zu bestätigen 2. Änderung der ZEIT des zweiten Magnetventils (OPTIONAL) Magnetventil 2 (Solenoid 2) 000 Sek. Drücken Sie um Magnetventil 2 (Solenoid 2) anzuzeigen, Zeit in Sekunden Filterspülung Drücken Sie um die angegebene Zeit in Sekunden zu ändern. Drücken Sie oder um die Zeitangabe in Sekunden zu ändern.
-
Seite 19: Programmierung Von Uhrzeit/Datum Ändern
Rückspülfilter Basic Automatic 4.1. Programmierung von UHRZEIT/DATUM ändern Drücken Sie um die Spülung (wash) anzuzeigen, Art der Programmierung der Filterspülung Drücken Sie um die Art zu variieren Drücken Sie oder bis zur Anzeige von TIME (ZEIT) Drücken Sie um die Daten zu bestätigen Rückspülung (Backwash) Uhrzeit (Hour) -
Seite 20: Programmierung Des Festen Intervalls Ändern
Rückspülfilter Basic Automatic 4.2. Programmierung des FESTEN INTERVALLS ändern Drücken Sie um die Spülung (wash) anzuzeigen, Art der Programmierung der Filterspülung Drücken Sie um Die Art zu variieren Drücken Sie oder bis zur Anzeige von INTERVALL Drücken Sie um die Daten zu bestätigen Rückspülung (Backwash) Alle 06 Std. - Seite 21 Rückspülfilter Basic Automatic 5. Einstellen der Uhrzeit Drücken Sie um Datum-Uhrzeit (Date-Time) anzuzeigen, Einstellung der internen Uhr Drücken Sie um sich auf TAG zu positionieren. Drücken Sie oder um TAG zu variieren Drücken Sie um sich auf MONAT zu positionieren Drücken Sie um den MONAT zu ändern Drücken Sie...
-
Seite 22: Wartung
Bringen Sie den Filter im Falle von Fehlfunktionen, notwendigen oder anderen Eingriffen am Filter als Reinigungsarbeiten, Spülung und Ablass in die Bypass- Stellung und rufen Sie Firma THERMOCHEMA GmbH an. Zur Vermeidung der Verunreinigung des Filterelements müssen die vorgesehenen Wartungsintervalle eingehalten werden. -
Seite 23: Außerordentliche Wartung
Durchführung die Funktions- und/oder Sicherheitseigenschaften beeinträchtigen: Diese Eingriffe werden in diesem Handbuch absichtlich nicht erwähnt. Daher dürfen alle außerordentlichen Wartungs- und Reparaturarbeiten, die nicht in diesem Handbuch vorgesehen sind, ausschließlich von THERMOCHEMA GmbH oder von den autorisierten technischen Servicezentren (TSZ) durchgeführt werden. Diagnoseseite Die Diagnoseseite dient dazu, die korrekte Funktion des Rückspülfilters... - Seite 24 Rückspülfilter Basic Automatic 1. Öffnen der Diagnoseseite Drücken Sie wiederholt und halten Sie die angegebenen Tasten 7 Sekunden gedrückt 2.1. Schrittweiser manueller Start des Getriebemotors Drücken Sie wiederholt, um den Getriebemotor schrittweise zu aktivieren 2.2 Anhaltender manueller Start des Getriebemotors Drücken Sie und halten Sie die Taste gedrückt, um den Getriebemotor anhalten zu aktivieren.
-
Seite 25: Wartungsprogramm
Rückspülfilter Basic Automatic Wartungsprogramm Zeitraum Beschreibung der Eingriffe der Arbeiten Erstes Jahr BAUGRUPPE FILTERPATRONE: Reinigung O-RING: Leckagekontrolle, bei Leckagen auswechseln NETZTEIL/DDR: Funktionelle Überprüfung DESINFEKTION Jährlich; bei einer Inaktivität von mehr als 30 Tagen; beim Auswechseln der Filterpatrone Zweites Jahr BAUGRUPPE FILTERPATRONE: Reinigung O-RING: Leckagekontrolle, bei Leckagen auswechseln NETZTEIL/DDR: Funktionelle Überprüfung DESINFEKTION... -
Seite 26: Optionales Zubehör/Anschlussschema
Rückspülfilter Basic Automatic 8. Optionales Zubehör/Anschlussschema Magnetventil für die Rückspülung Damit die Rückspülung so effektiv wie möglich ist, darf der Filter während dieses Vorgangs kein gefiltertes Wasser benötigen. Um dies zu vermeiden, kann es notwendig sein, ein Magnetventil hinter dem Filter zu installieren. Der Rückspülfilter Basic Automatic ist mit einem spannungsfreien Signal ausgestattet, das zur Ansteuerung von Magnetventilen, Pumpen, Alarmen usw. -
Seite 27: Externe Steuerung
Rückspülfilter Basic Automatic Externe Steuerung Die Externesteuerung (Code 23022030) ermöglicht die direkte Steuerung von bis zu zwei 24-Vac-gespeisten Verbrauchern (EVC-Magnetventile, Relais für Pumpen, Alarme usw.). Die Steuerung verfügt über einen speziellen Eingang für den spannungsfreien potentialfreien Kontakt, mit dem der Rückspülfilter ausgestattet ist. Die Steuerung der Verbraucher erfolgt über die externe Schalttafel welche auf das Signal des potentialfreien Kontaktes des Rückspülfilters (Spülphase) reagiert. - Seite 28 Rückspülfilter Basic Automatic Unter dieser Abdeckung befinden sich vier elektrische Anschlüsse: EV (Magnetventil 1): spannungsfreier Kontakt zur Steuerung von Hilfsgeräten, die den • Filter versorgen (z. B. Magnetventile, Pumpen, Alarme usw.). Dieser potentialfreie Kontakt kann eine maximale Last von 5A bei 24V AC/DC tragen. Achtung! Da es sich bei diesem Kabel um einen spannungsfreien potentialfreien Kontakt handelt, kann es nicht direkt...
-
Seite 29: Problemlösung
Rückspülfilter Basic Automatic Das Diagramm zeigt die logische Funktion der Verbindungen zwischen dem Rückspül-Filter, der Schalttafel und den 24-V-Verbrauchern. A: 230 V/50 Hz-Stromversorgung B: Leistungstransformator Rückspülfilter; C, D: Schmelzsicherung E: Transformator der Schalttafel F: 24-V-Verbraucher, die von der Schalttafel bedient werden 9. -
Seite 30: Explosionszeichnung
Rückspülfilter Basic Automatic 10. Explosionszeichnung FRBA020 – FRBA032 Teile- Beschreibung nummer 99003015 Bausatz Filter-O-Ring 14022001 Filtertopf 24022002 Bürste L.61 99022001 Baugruppe Endauslass Baugruppe Filterpatrone 99003010 150µ, Anschl. ¾"-1"-1"¼ Baugruppe Filterpatrone 89µ, 99003001 Anschl. ¾"-1"-1"¼ Baugruppe Filterpatrone 50µ, 99003003 Anschl. ¾"-1"-1"¼ Baugruppe Filterpatrone 30µ, 99003002 Anschl. - Seite 31 Rückspülfilter Basic Automatic FRBA040-FRBA050 Artikelnu Teilenum Beschreibung mmer 99003022 Bausatz Filter-O-Ring 14022001 Filtertopf 24022003 Bürste L.123 99022001 Baugruppe Endauslass 99003011 Baugruppe Filterpatrone 150µ, Anschl. 1"½-2" 99003005 Baugruppe Filterpatrone 89µ, Anschl. 1"½-2" 99003009 Baugruppe Filterpatrone 50µ, Anschl. 1"½-2" 99003006 Baugruppe Filterpatrone 30µ, Anschl.
- Seite 32 Rückspülfilter Basic Automatic Seite 32 von 32...
