3)
2x Ethernet-Ports RJ45
4)
Anschlüsse der internen Tonerzeugung (deaktiviert)
5)
Tastaturanschluss PS/2
6)
Serieller Port (COM1)
7)
VGA-Anschluss für Monitor
8)
4x USB 2.0
9)
Midi Ein/Ausgang. In der momentanen Softwareversion Eingang Kanal 1-16,
Ausgang Kanal 10
1)
Lautstärkeregler Midi/Audio
2)
Lautstärkeregler Samples
3)
Lautstärkeregler für Audioeingänge 1-4
4)
Lautstärkeregler für evtl. angeschlossenes Keyboard
5)
Master-Lautstärke für alle Sektionen (incl. Audio-Inputs 1-4)
6)
Data-Wheel zur Veränderung der gewählten Parameter
7)
Start/Stop/Pause-Tasten
8)
CONSOLE-Taster zum umschalten auf die virtuelle Tastatur bzw. auf die Lyrics-
Editor-Funktionen
9)
HELP-Taster. Diese Taste ermöglicht den Zugriff auf die Hilfe-Funktion, die alle
gewählten erklärt und durch das integrierte Videokamera-Modul jederzeit
reproduzierbar ist.
10)
SELECT-Knopf, arbeitet alternativ zum Touch-Screen

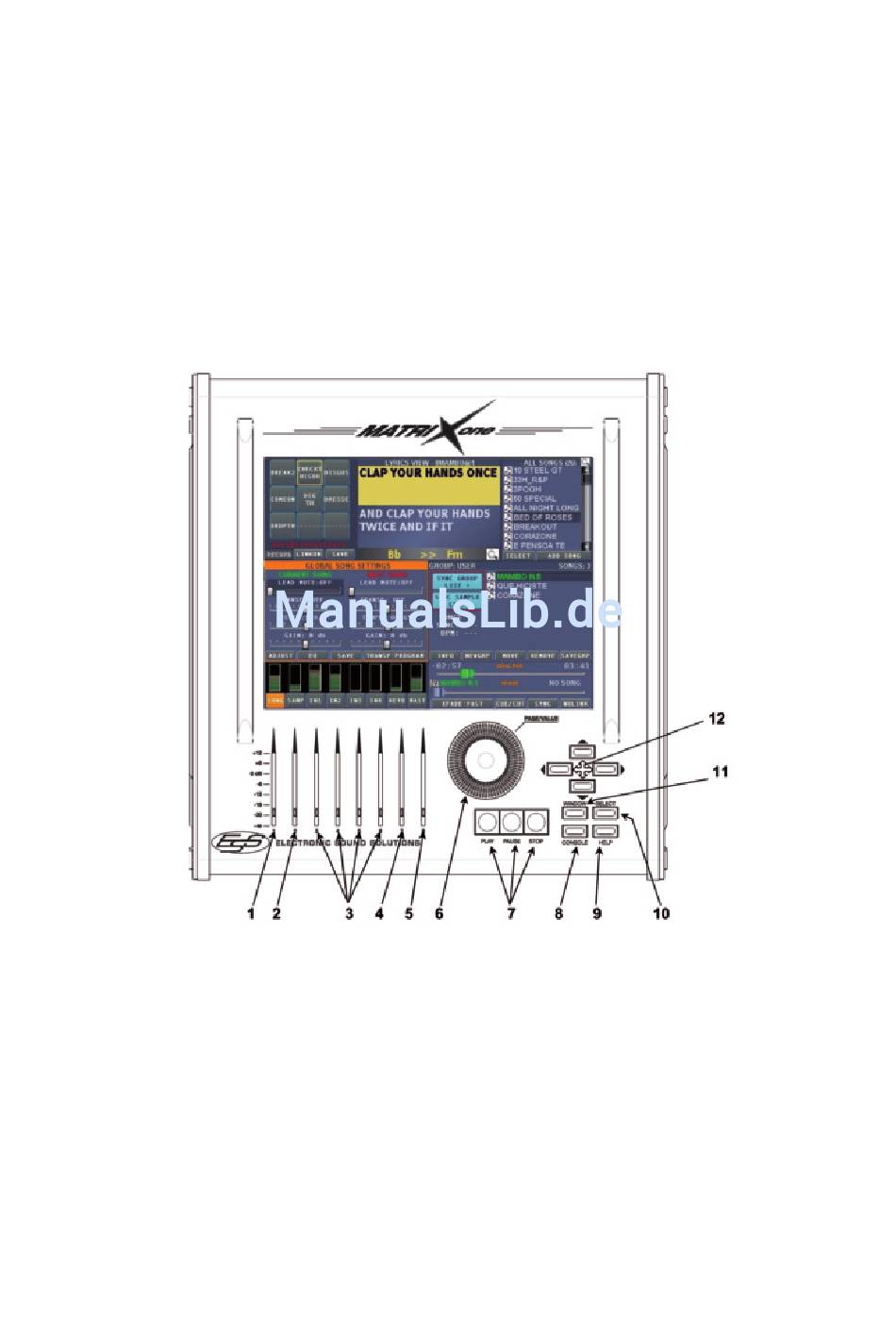

Frontansicht
3
