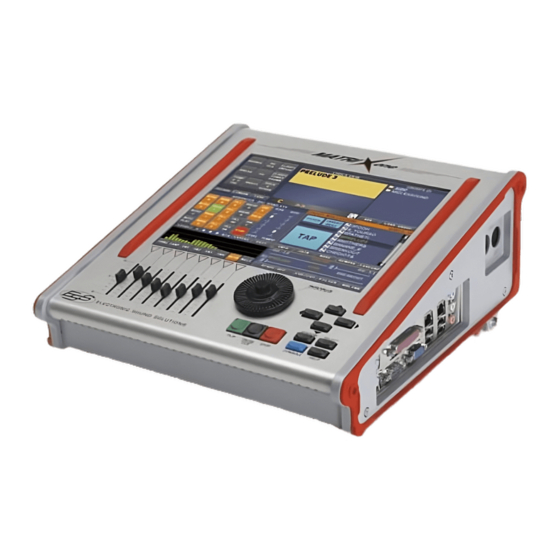

- Seite 1 MATRIX ONE Anleitung ESS Verkaufsbüro HUSSER-MEDIA 3 rue Henry-Spiess CH-1208 GENF - SCHWEIZ Tel. +41-79.429.80.31 www.music-market.ch / www.media-market.net info@music-market.ch...
-
Seite 2: Anschlüsse Rückseite
Anschlüsse Rückseite Fußschalter-Anschluss. Hier können verschiedene programmierbare Kommandos über die (optional erhältlichen) Fußschalter abgerufen werden, z.B. SONG +/-, Patch-Wechsel der Eingänge, Performance-Select etc. Die Programmierung erreichen Sie über die Funktionen CONSOLE->UTILITY->GLOBAL->PEDAL 1 / 2 MODE. Kopfhöreranschlüsse, schaltbar für MASTER, MONITOR, SAMPLES, IN 1,2,3,4 MASTER-OUT Links/Rechts, Klinke MASTER-OUT Links/Rechts, XLR MONITOR-OUT, individuell belegbar... - Seite 3 2x Ethernet-Ports RJ45 Anschlüsse der internen Tonerzeugung (deaktiviert) Tastaturanschluss PS/2 Serieller Port (COM1) VGA-Anschluss für Monitor 4x USB 2.0 Midi Ein/Ausgang. In der momentanen Softwareversion Eingang Kanal 1-16, Ausgang Kanal 10 Frontansicht Lautstärkeregler Midi/Audio Lautstärkeregler Samples Lautstärkeregler für Audioeingänge 1-4 Lautstärkeregler für evtl.
- Seite 4 WINDOW-Knopf, arbeitet ebenfalls alternativ zum Touch-Screen CURSOR-Tasten z.B. zur Anwahl von Songs, ohne den Touch-Screen zu benutzen. Sie dienen ebenfalls zur Anwahl diverser Menupunkte Bildschirminhalte und Bedienfunktionen Sample-Anwahl. 9 Taster zum auslösen der geladenen Samples. Sample-Loop- Funktion in Vorbereitung Parameter-Übersicht des momentan geladenen (CURRENT SONG) und folgendem abzuspielenden (NEXT SONG).
- Seite 5 Einfügen eines oder mehrerer Songs in eine bestehende Gruppe, ohne erst ins Bearbeitungsmenu der Gruppe wechseln zu müssen. Liste aller auf dem MATRIX ONE befindlichen Songs, egal ob Midi oder Audio. Die Songs können per Datenrad, virtuellem Slider oder Cursortasten angewählt werden.
- Seite 6 STYLES (Styles für den eingebauten Arranger, YAMAHA .sty- Format) LYRICS-Display zur Anzeige der Texte (wenn auf File vorhanden). Ebenso werden unterhalb des Texte vorhandene Akkord-Symbole angezeigt. Durch Druck auf die Lupe vergrössert sich die Anzeige Grundlegende Funktionen und Kurzbeschreibung: Durch drücken der Taste CONSOLE erscheint im Display eine Art Tastatur, die zum einfachen Suchen von Files dient und noch andere Funktionen bereit hält: Anzeigenfeld für alphabetisches Suchen von Files, den Lyrics-Editor oder die Umbenennung von Songs...
-
Seite 7: Software Upgrade
Funktion die es erlaubt, einen Midi bzw. Audiofile VOR dem Import anzuhören. IMPORT FILES startet die Datenübertragung, EXIT verlässt dieses Menu. WEB dient zur direkten Verbindung mit der MATRIX ONE Homepage, um alle verfügbaren Updates schnell und einfach zu installieren... - Seite 8 GLOBAL SETUP beinhaltet die Systemeigenen Funktionen wie Einstellungen der Fußschalter, Helligkeit des Displays, VGA und RCA-Ausgänge etc. Kehren wir nun zurück in den Modus CONSOLE Dient zum Modifizieren oder eingeben von Texten Dient zum Umbenennen von Songs bzw. Files. Den neuen Namen können Sie über das virtuelle Keyboard eingeben und durch drücken von ENTER bestätigen Dient zum Umschalten der Tastatur (weitere Symbole) Ein weiteres Bedienmerkmal befindet sich im unteren Bereich des Touch-Screens.
- Seite 9 Lautstärke und Panorama DX/SX Effektanteil +/- 1 Oktave Momentan aktueller Sound des Kanals Anwahl der einzelnen Kanäle Beschreibung der Funktionstasten (von links nach rechts): RESTORE macht alle Änderungen des Kanals rückgängig SF:GLOB dient dazu, einen beliebigen Midikanal mit einem separaten SF2 Sound zu belegen MIDID OUT zum routen der Kanäle auf den MIDI-Ausgang (z.B.
- Seite 10 Lautstärke des gewählten Audio-Tracks. Hier wird auch der Hallanteil und der Panorama Anteil am Monitorsignal geregelt Auswahl eines der 4 Anzeige der bereits Eingänge aufgenommen Audiosegmente Aktivierung der Aufnahme. Löschen Kopieren eines Segments (Rot) in (Standby) Start erfolgt eines einen anderen Track durch drücken von PLAY Takes Funktion noch nicht implementiert...
- Seite 11 Nach öffnen des Ordner mit den Styles können Sie nun mit den Cursortasten einen Style anwählen Durch drücken von LOAD STYLE können Sie den gewünschten Style in den MATRIX ONE laden. Sie können alle Styles im Yamaha-Format .sty verwenden, die in großer Zahl im Handel erhältlich sind.
- Seite 12 Jetzt ist es an der Zeit, mal wieder bei unseren 8 virtuellen Knöpfen von Seite 8 vorbeizuschauen..5) MASTER. Dient zum editieren der Master/Monitor und Kopfhörerausgänge. Hier befinden sich auch die sog. Globalen Parameter wie Master-EQ, Master-Effekte etc. Durch drücken der Taste MASTER erscheint folgendes Menu: Panorama-Einstellungen pro Kanal Umschaltung der Eingangskanäle IN 1-2 Stereo,...
- Seite 13 Es erscheinen drei virtuelle Knöpfe: RESTORE macht alle Änderungen rückgängig PNOISE erzeugt einen Testton (ACHTUNG!!! KANN WEHTUN!! ESS übernimmt keine Haftung für zerstörte Boxen, Verstärker oder Ohren) EXIT zum Verlassen des Menus e) zum abspeichern der sog. MIXER SCENES...
- Seite 14 CUE/CUT Mit dieser Funktion ist es möglich, Songs nach Ihren individuellen Bedürfnissen zu schneiden. Was seit einiger Zeit für Wavefiles völlig normal ist kann MATRIX ONE auch mit Midifiles machen: Einfach und komfortabel schneiden. Im Klartext heißt das, dass ein Midifile in eine Waveform umgewandelt wird.
- Seite 15 Um einen eigenen CROSSFADE zu programmieren, wählen Sie zuerst END im „grünen“ Bereich, danach START im „roten“ (folgender Song). Beide Waveforms können jetzt synchronisiert werden. Drücken Sie die Taste CROSSFADE (siehe Grafik S.14 unten). Mittels PAGE/VALUE können Sie nun die Tempi angleichen. Drücken Sie nun EXIT (rot) um das Menue zu verlassen.
