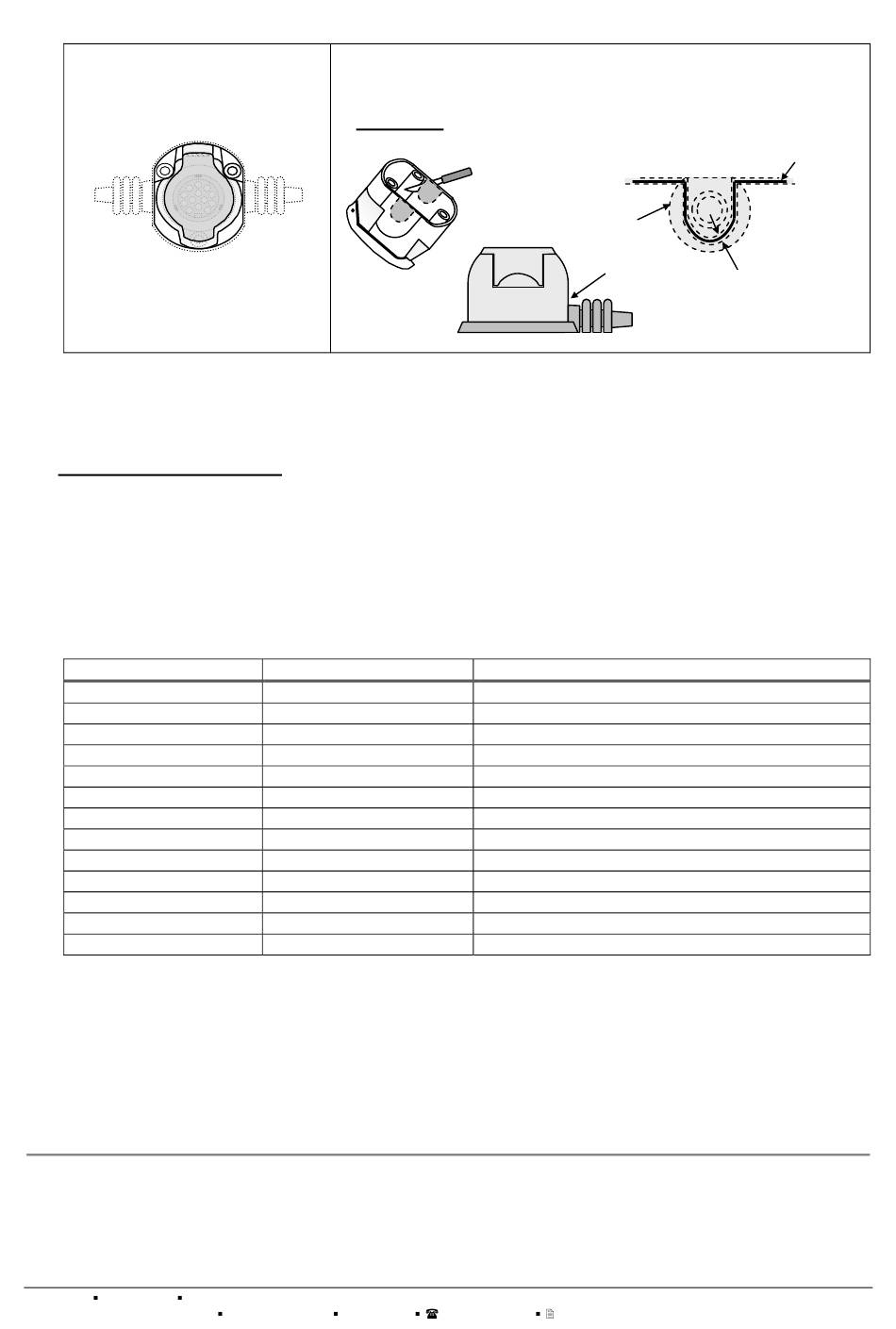

Das Steckdosen-Gehäuse wie folgt bearbeiten (nur bei lateralem Leitungsausgang):
1. Abgangsseite links oder
rechts bestimmen
?
•
Den vorkonfektionierten Kontaktträger 13-polig in das bearbeitete Steckdosen-Gehäuse stecken und
verrasten. Das Steckhülsengehäuse 3-polig auf den im Steckdosengehäuse montierten Mikroschalter
stecken. Auf korrekten Sitz achten!
•
Alle Anhängerkupplungen:
Je nach Art des Steckdosen-Haltebleches (geöffnet oder geschlossen) die entsprechende Dichtung an
der Steckdose positionieren.
Steckdose mit den beiliegenden Schrauben, Zahnscheiben und Muttern am Halteblech befestigen.
Die auf dem Leitungssatz montierte Durchführungstülle positionieren und in das Durchführungsloch
zum Kofferraum einsetzen.
Die Steckdose ist wie folgt belegt:
Leitung
schwarz/weiß
weiß
braun
schwarz/grün
grau/rot
schwarz/rot
grau/schwarz
blau/rot
rot/blau
nicht belegt
nicht belegt
nicht belegt
braun
•
R
Das mit einem
gekennzeichnete Leitungssatzende unter der Ladekantenverkleidung zur rechten
Schlußleuchte verlegen.
Achtung: Leitungssatz nicht in der Aussparung des Schloßträgers verlegen!
Beim Wiedereinbau der Ladekantenverkleidung darf der Leitungssatz
nicht gequetscht bzw. beschädigt werden!
Fahrzeugseitige Steckverbindung 7-fach (vor der rechten Schlußleuchte) auftrennen und mit
den passenden Gegenstücken des Leitungssatzes zusammenstecken und verrasten.
•
L
Das mit einem
gekennzeichnete Leitungssatzende zur linken Schlußleuchte verlegen.
Fahrzeugseitige Steckverbindung 7-fach (vor der linken Schlußleuchte) auftrennen und mit
den passenden Gegenstücken des Leitungssatzes zusammenstecken und verrasten.
87060501 12.06.2007 Änderungen vorbehalten
© JAEGER automotive GmbH Chromstraße 90 33415 Verl
2. Mit geeignetem Werkzeug die vorgestanzte Aussparung
ausarbeiten.
ACHTUNG! Nur soviel ausarbeiten, dass die Abdichtung
beim Radius gewährleistet ist.
?
Kontakt-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
Dichtung
A
Funktion
Fahrtrichtungsanzeiger links
Nebelschlußlicht Anhänger
Masse (für Kontakt-Nr. 1 bis 8)
Fahrtrichtungsanzeiger rechts
Schlußlicht rechts
Bremslicht
Schlußlicht links
Rückfahrlicht
Stromversorgung (Dauerplus)
Ladeleitung Plus für Batterie im Anhänger
Masse (für Kontakt-Nr. 10)
Steuerleitung Anhängerkennung
Masse (für Kontakt-Nr. 9)
05246-9210-0
05246-9210-20
A
Dosen-
gehäuse
Muss
Abdichten!
Seite 3 von 4
