Jaeger 21060501J Einbauanleitung

E i n b a u a n l e i t u n g

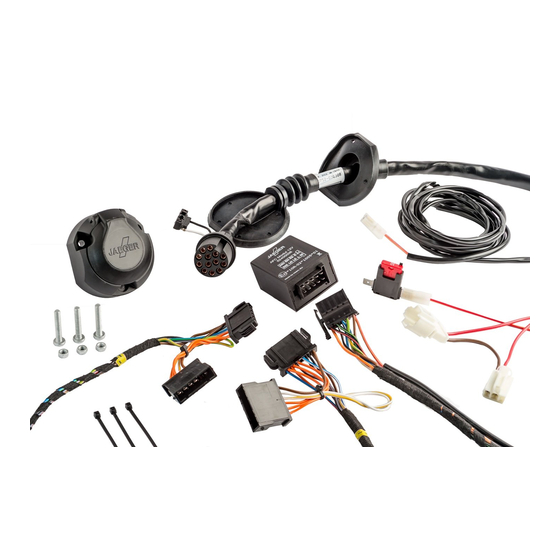

Elektro-Einbausatz für Anhängerkupplungen, 13-polig, 12 Volt, nach ISO 11446
Verwendbar für:
Artikel-Nummer:
Allgemeine Hinweise zu diesem Elektrosatz
•
Vor Beginn der Arbeiten unbedingt die Einbauanleitung komplett durchlesen.
Nach Einbau des Elektrosatzes ist die Einbauanleitung dem Kunden bzw.
dem Fahrzeugführer zwecks diverser Betriebsinformationen auszuhändigen.
•
Der Einbau des Elektrosatzes sollte von einer Fachwerkstatt bzw. einer qualifizierten Person
durchgeführt werden.
Bei unsachgemäßer Anwendung oder Veränderung des Elektrosatzes bzw. der darin befindlichen
Bauteile erlischt jeder Anspruch auf Gewährleistung. Elektronische Geräte wie z.B. Blinkgeber,
Anhängerblinküberwachung etc. sind vom Umtausch ausgeschlossen.
•
Vor dem Herstellen einer Bohrung sicherstellen, daß ausreichende Bohrfreiheit vorhanden ist.
•
Beim Anbau der Steckdose ist darauf zu achten, daß -
die Anschlußleitungen nicht eingeklemmt werden!
die Dichtung am Leitungsaustritt aus der Steckdose auf dem Isolierschlauch sitzt!
•
Die Leitungssätze sind so zu verlegen, daß keine Scheuerstellen entstehen können.
Auf ausreichenden Abstand zu Hitzequellen (z.B. Abgasanlage) achten.
•
Bei Bedarf können die Standardfunktionen der Steckdose (= Beleuchtungsfunktionen) um folgende
Funktionen erweitert werden: Dauerplus, Ladeleitung Batterie/Anhänger und Masse für die Ladeleitung.
Für die Funktion Dauerplus ist das bereits am Leitungssatz 11-adrig montierte Steckgehäuse 1-fach
(Leitung rot-blau) vorgesehen. Für die Erweiterung der Steckdose um die Funktion Dauerplus ist ein Lei-
tungs-satz erhältlich unter der JAEGER-Artikelnummer 22400001.
•
Die Funktionsprüfung des eingebauten Elektrosatzes mit einem geeigneten Prüfgerät oder
einem Anhänger durchführen. Die Funktionsprüfung mit einem Prüfgerät ohne Lastwiderstände
ist nicht möglich.
•
Für die Funktion der Anhängerblinküberwachung und des Anhängersteuergeräts (AFC- und CC-
Modul) ist der Anschluß an Dauerplus (B+ / Klemme 30) wie unter Punkt 4 beschrieben, unbe-
dingt erforderlich!
•
Im Anhängerbetrieb wird der Ausfall einer Blinkleuchte am Anhänger von der fahrzeugseitigen
Kontrolleuchte (Fahrtrichtungsanzeiger) über eine Verdoppelung der Blinkfrequenz angezeigt.
•
Eine zusätzliche Kontrolleuchte (C2) ist bei Einbau dieses Elektrosatzes nicht erforderlich.
•
Die Abschaltung der Nebelschlußleuchte am Zugfahrzeug erfolgt durch den im Steckdosengehäuse
integrierten Mikroschalter unmittelbar beim Einsetzen des Anhängersteckers oder eines Adapters. Beim
Abkuppeln eines Anhängers ggf. verwendete Adapter daher immer aus der Steckdose entnehmen.
87060501 12.06.2007 Änderungen vorbehalten
© JAEGER automotive GmbH Chromstraße 90 33415 Verl
FORD MONDEO Turnier –
alle Modelle ab 11/2000 bis 5/2007
21060501J
05246-9210-0 05246-9210-20
Seite 1 von 4
