Moonlight MAG Montageanleitung Seite 4

HMAG / HMBG und HMFL
HMAG
HMBG
Erdeinbausockel
HMFL
1. Öffnen der Halbkugel
Die Halbkugel entgegen dem Uhrzeigersinn
vom Sockel abdrehen.

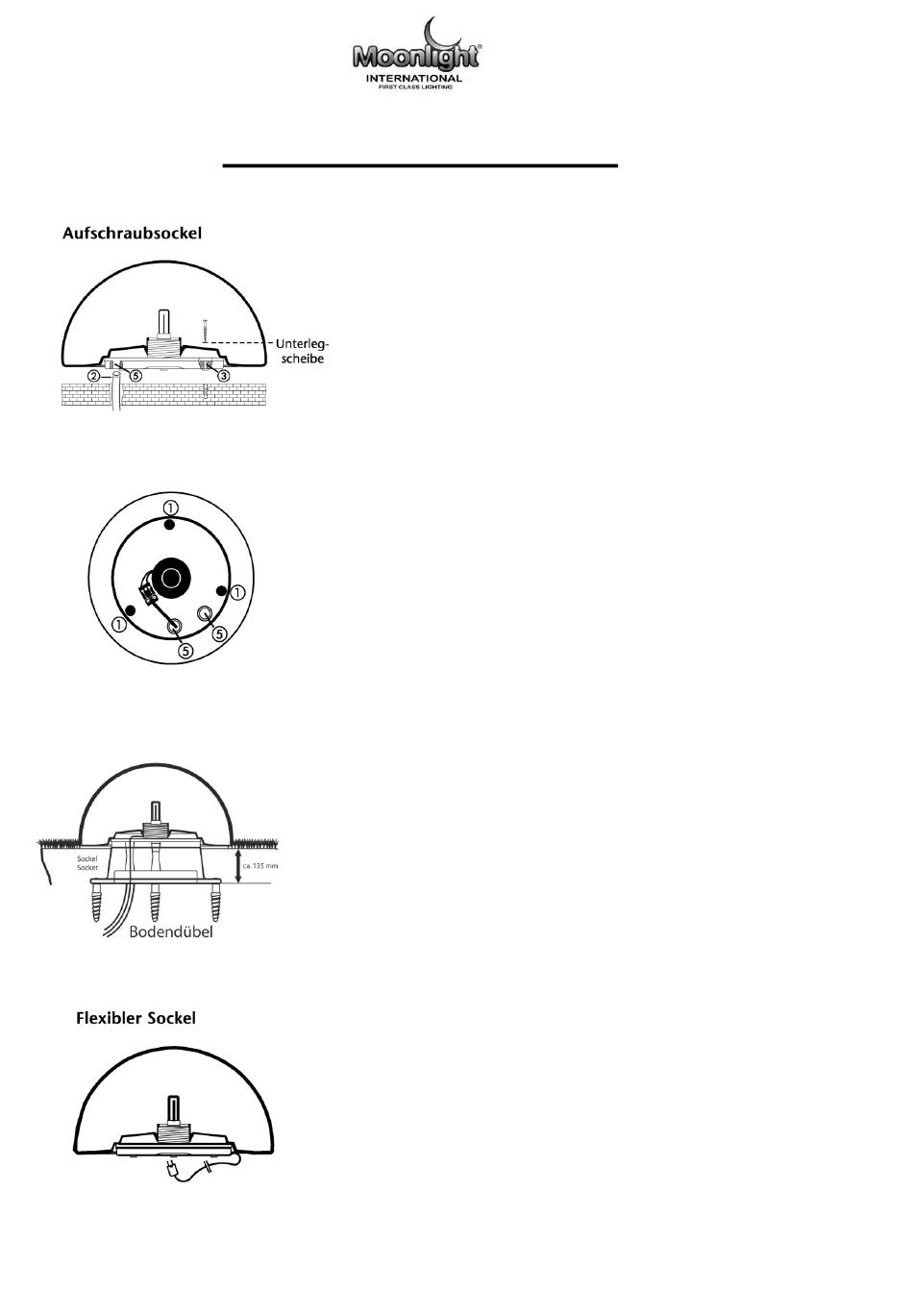

2. Montage/Installation Aufschraubsockel HMAG
Schraubenlöcher (1) mit 8 mm aufbohren.
Vor dem Verschrauben des Sockels müssen
die Bohrungen mit Silikon abgedichtet werden.
1. Anschlusskabel (2) durch die dafür vorgesehene
Kabelverschraubung (5) in den Sockel führen.
1.1 Kabelmantel auf 10 mm abisolieren und
Anschlusskabel durch Kabelverschraubung
führen.
1.2 Kabelmantel muss bei 250 mm und 350 mm
mit Oberkante Kabelverschraubung bündig
abschliessen.
(Siehe Montagehinweis Kabelverschraubung.)
1.3 Mutter der Kabelverschraubung festdrehen.
1.4 Installation Eingrabsockel MBG, siehe
Montageanleitung Membran Kabeleinführung.
2.1 Montage / Installation Eingrabsockel HMBG
Anschlusskabel (2) an das Erdkabel
anschliessen.
(Die Bodendübel sind optional erhältlich)
2. Schliessen der Halbkugel
Die Halbkugel im Uhrzeigersinn fest
verschliessen.
