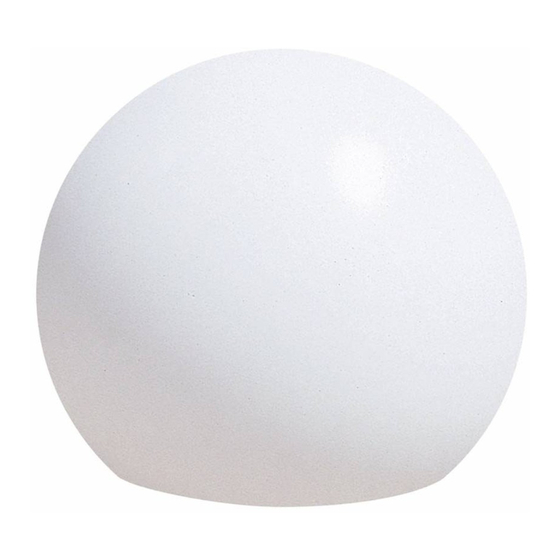

- Seite 1 Wichtige Montageanleitung Lesen Sie die ganze Anleitung und bewahren Sie die Anleitung auf! MAG/MBG/MFL - HMAG/HMBG/HMFL Elektrische Installationen müssen von einem qualifizierten Elektriker durchgeführt werden!
-
Seite 2: Wichtige Sicherheitshinweise
Stellen Sie keine schweren Gegenstände auf das Netzkabel und biegen Sie es nicht in zu engem Radius. o Es dürfen nur Original-Ersatzteile von Moonlight verwendet werden. o Jegliche Reparaturen müssen vom Hersteller oder seinem Servicevertreter durchgeführt werden, ansonsten erlischt die... - Seite 3 MAG / MBG und MFL 1. Öffnen der Vollkugel Die Kugel entgegen dem Uhrzeigersinn vom Sockel abdrehen. 2. Montage/Installation Aufschraubsockel MAG Schraubenlöcher (1) mit 8 mm aufbohren. Vor dem Verschrauben des Sockels müssen die Bohrungen mit Silikon abgedichtet werden. 1. Anschlusskabel (2) durch die dafür vorgesehene Kabelverschraubung (5) in den Sockel führen.
- Seite 4 HMAG / HMBG und HMFL HMAG 1. Öffnen der Halbkugel Die Halbkugel entgegen dem Uhrzeigersinn vom Sockel abdrehen. 2. Montage/Installation Aufschraubsockel HMAG Schraubenlöcher (1) mit 8 mm aufbohren. Vor dem Verschrauben des Sockels müssen die Bohrungen mit Silikon abgedichtet werden. 1.
- Seite 5 Montageanleitung Membran Kabeleinführung Wichtig: Die Membran darf nicht eingeschnitten werden. 1. Kabel an die vormontierte Membran der Kabeleinführung heranführen, Kabel mit leichtem Druck an die Membran der Kabeleinführung drücken. 2.Mit dem Kabel die Membran der Kabeleinführung durchstoßen und das Kabel bis zur Netzklemme in das Gehäuse hinein schieben.
- Seite 6 Bodendübel Öffnung dem Durchmesser des Sockels (1) entsprechend in den Boden graben. Die benötigte Eingrabtiefe ist am Sockel markiert (unterhalb der Dichtung). Markieren Sie die Positionen ( an den Aussparungen des Sockels (1a) der vier Bodendübel im Boden. Anbringen der Dübelbohrungen mittels Bohrer oder Setzhorn. Bodendübel Kurz: Bohrung 15-20 mm;...
- Seite 7 Filtersystem Jede Moonlight - Leuchte wird mit einem Diffusionsfilter (1) geliefert, um Schönheit und gleichmäßige Verteilung des Lichtes hervorzuheben. Dieser Filter muss unbedingt für alle Leuchten benutzt werden. Das Weltweit patentierte Filtersystem zeichnet sich durch seine äußerst einfache Hand- habung aus: (2) Der Adapterring wird auf die Fassung geschraubt.
- Seite 8 Wir danken Ihnen für das Vertrauen, das Sie Moonlight entgegenbringen, und beglückwünschen Sie zum Kauf unserer Leuchte. MOONLIGHT INTERNATIONAL GMBH Lettenbündte 10 + 12 - 79739 Schwörstadt TEL. +49 (0)7762-7090 FAX +49 (0)7762-709200 info@moonlight-international.de www.moonlight-international.de Moonlight Showroom Reinhardtstr. 10 10117 Berlin (Mitte) Tel.
