Beschreibung
2.5
Energieversorgung
Die Energieversorgung erfolgt wahlweise über:
intergrierten Mini-USB Anschluss
n
IO-Link Master
n
eingebauten Akku
n
Im Akkubetrieb hat das SensControl bei einem Energiebezug des IO-Link Devices von durch-
schnittlich 2 W eine Laufzeit von ca. 3 h. Im Akkubetrieb stellt das SensControl bis zu 350 mA
für das IO-Link Device zur Verfügung.
Falls das zu benutzende IO-Link Device mehr Energie benötigen sollte, kann an dem Anschluss
für den IO-Link Master ein 24 V-Netzteil verbunden werden, um das IO-Link-Device direkt mit
Strom zu versorgen.
Sehen Sie dazu auch
2 Akku laden [} 11]
2.6
Anschlussbelegung

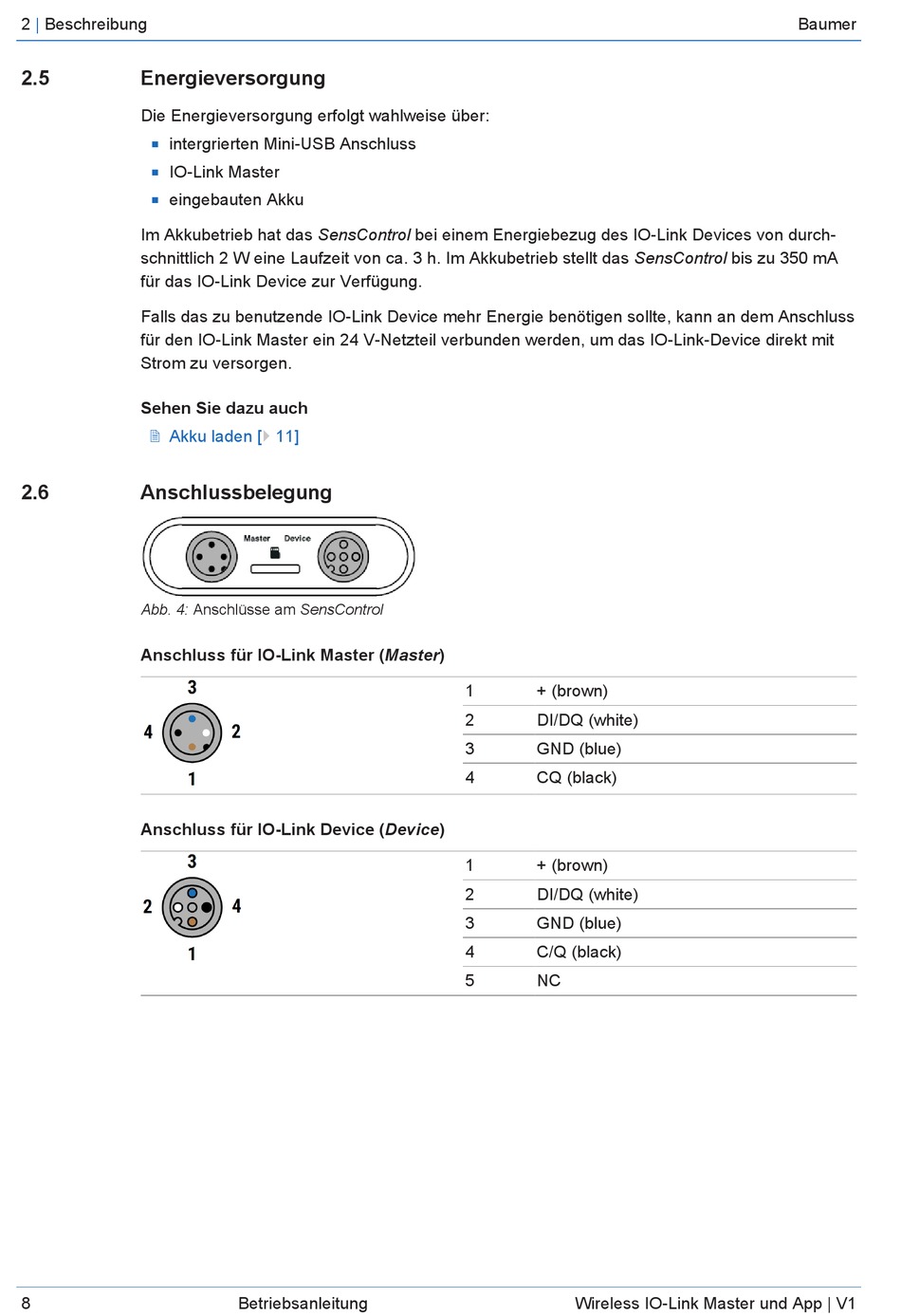

Abb. 4: Anschlüsse am SensControl
Anschluss für IO-Link Master (Master)
Anschluss für IO-Link Device (Device)
8
Betriebsanleitung
1
+ (brown)
2
DI/DQ (white)
3
GND (blue)
4
CQ (black)
1
+ (brown)
2
DI/DQ (white)
3
GND (blue)
4
C/Q (black)
5
NC
Wireless IO-Link Master und App | V1
