Beschreibung
2.2.3

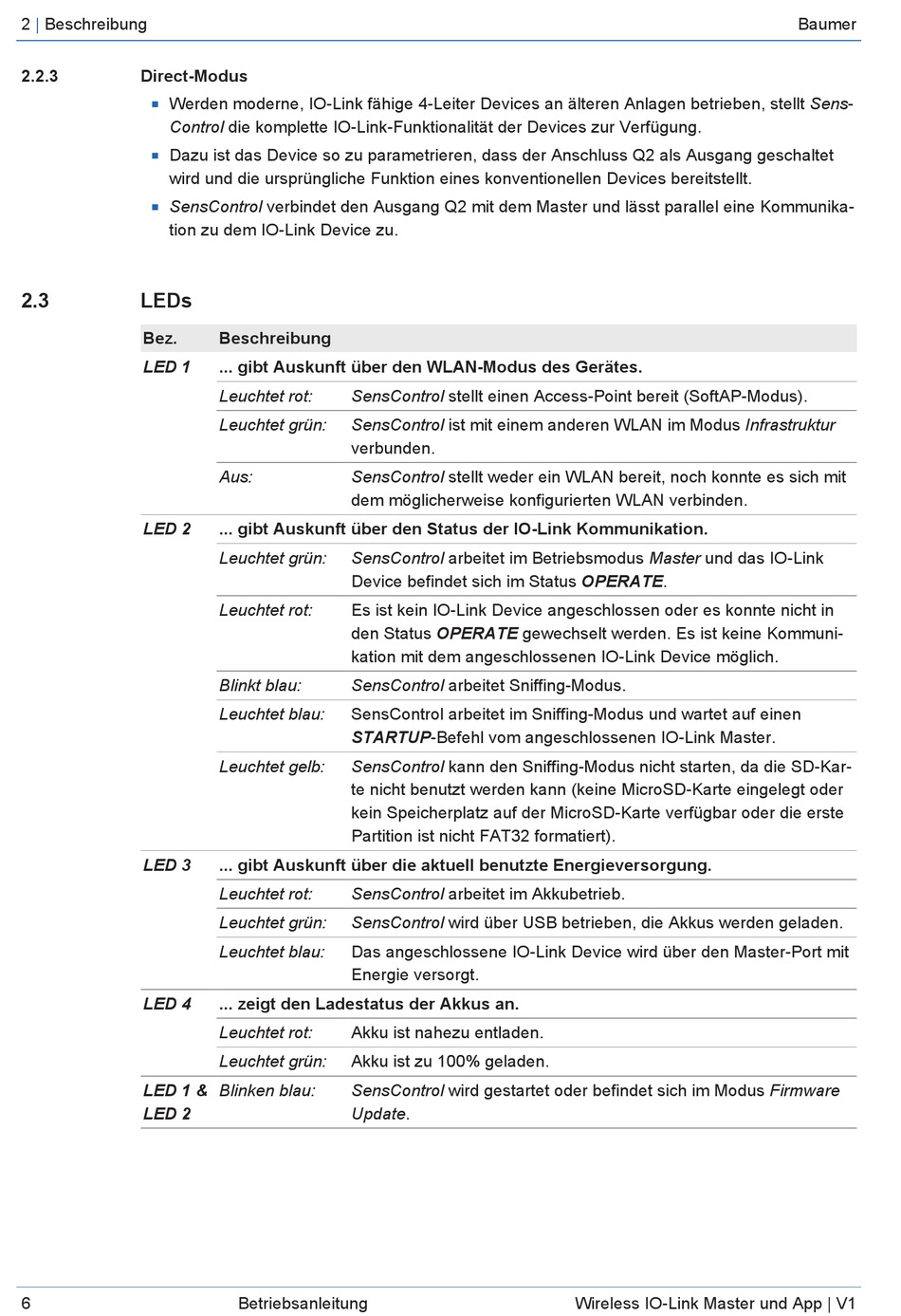

Direct-Modus
Werden moderne, IO-Link fähige 4-Leiter Devices an älteren Anlagen betrieben, stellt Sens-
n
Control die komplette IO-Link-Funktionalität der Devices zur Verfügung.
Dazu ist das Device so zu parametrieren, dass der Anschluss Q2 als Ausgang geschaltet
n
wird und die ursprüngliche Funktion eines konventionellen Devices bereitstellt.
SensControl verbindet den Ausgang Q2 mit dem Master und lässt parallel eine Kommunika-
n
tion zu dem IO-Link Device zu.
2.3
LEDs
Bez.
LED 1
LED 2
LED 3
LED 4
LED 1 &
LED 2
6
Beschreibung
... gibt Auskunft über den WLAN-Modus des Gerätes.
Leuchtet rot:
SensControl stellt einen Access-Point bereit (SoftAP-Modus).
Leuchtet grün:
SensControl ist mit einem anderen WLAN im Modus Infrastruktur
verbunden.
Aus:
SensControl stellt weder ein WLAN bereit, noch konnte es sich mit
dem möglicherweise konfigurierten WLAN verbinden.
... gibt Auskunft über den Status der IO-Link Kommunikation.
Leuchtet grün:
SensControl arbeitet im Betriebsmodus Master und das IO-Link
Device befindet sich im Status OPERATE.
Leuchtet rot:
Es ist kein IO-Link Device angeschlossen oder es konnte nicht in
den Status OPERATE gewechselt werden. Es ist keine Kommuni-
kation mit dem angeschlossenen IO-Link Device möglich.
Blinkt blau:
SensControl arbeitet Sniffing-Modus.
Leuchtet blau:
SensControl arbeitet im Sniffing-Modus und wartet auf einen
STARTUP-Befehl vom angeschlossenen IO-Link Master.
Leuchtet gelb:
SensControl kann den Sniffing-Modus nicht starten, da die SD-Kar-
te nicht benutzt werden kann (keine MicroSD-Karte eingelegt oder
kein Speicherplatz auf der MicroSD-Karte verfügbar oder die erste
Partition ist nicht FAT32 formatiert).
... gibt Auskunft über die aktuell benutzte Energieversorgung.
Leuchtet rot:
SensControl arbeitet im Akkubetrieb.
Leuchtet grün:
SensControl wird über USB betrieben, die Akkus werden geladen.
Leuchtet blau:
Das angeschlossene IO-Link Device wird über den Master-Port mit
Energie versorgt.
... zeigt den Ladestatus der Akkus an.
Leuchtet rot:
Akku ist nahezu entladen.
Leuchtet grün:
Akku ist zu 100% geladen.
Blinken blau:
SensControl wird gestartet oder befindet sich im Modus Firmware
Update.
