3 Über die Verpackung
3.1 Übersicht: Über die Verpackung
In diesem Kapitel wird beschrieben, was zu tun ist, nachdem der
Kasten mit der Außeneinheit vor Ort angeliefert worden ist.
Es enthält Informationen zu folgenden Punkten:
▪ Einheit auspacken und handhaben
▪ Zubehörteile von der Einheit abnehmen
Bitte auf Folgendes achten:
▪ Das Gerät MUSS bei Anlieferung auf Beschädigungen überprüft
werden. Jegliche Beschädigungen MÜSSEN unverzüglich dem
Schadensbearbeiter der Spedition mitgeteilt werden.
▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den
endgültigen Aufstellungsort, um eine Beschädigung während des
Transports zu vermeiden.
▪ Überlegen Sie sich im Voraus, auf welchem Wege die Einheit am
besten zum Installationsort gebracht werden kann.
3.2 Außengerät

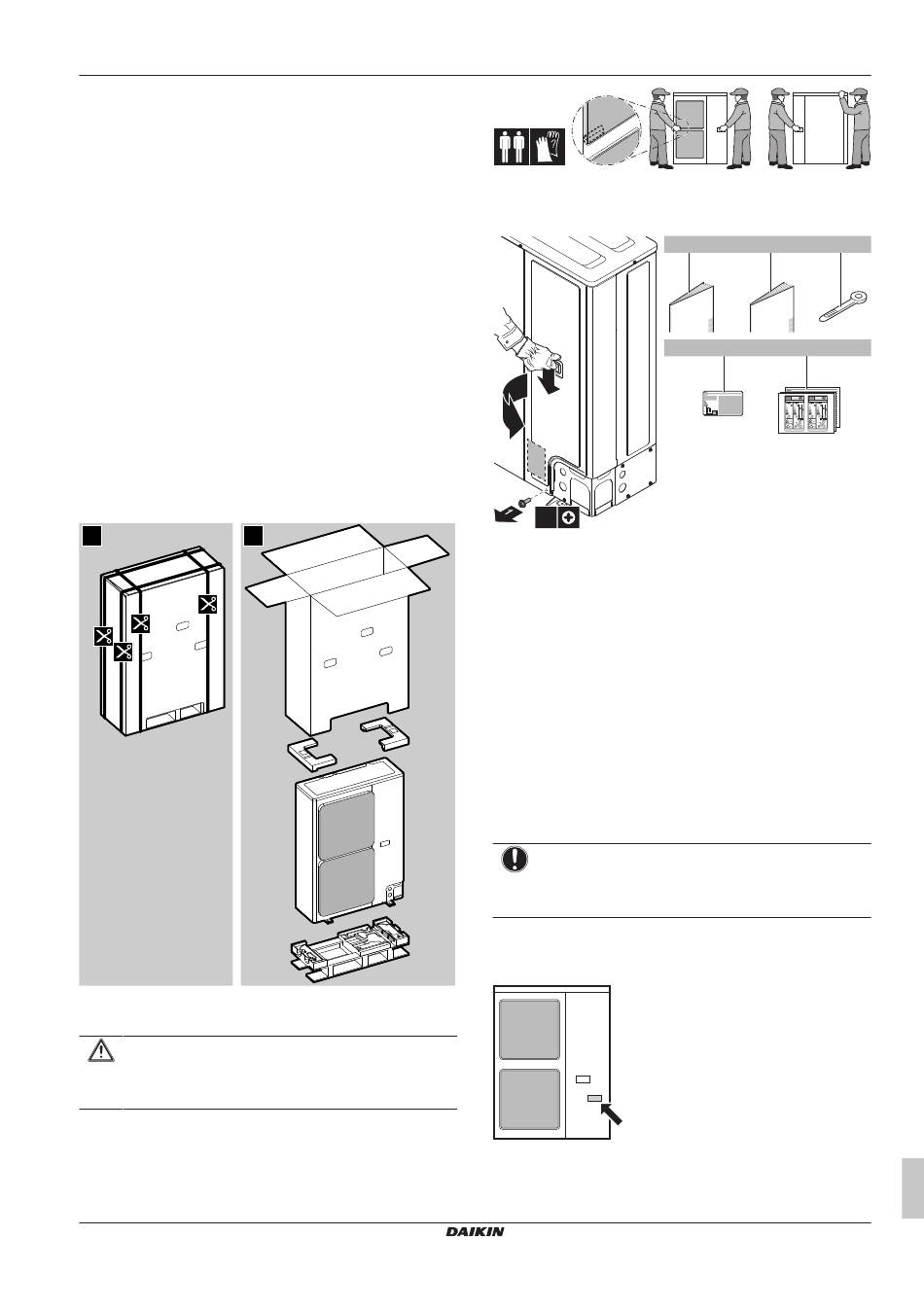

3.2.1 So packen Sie das Außengerät aus
1 2
3.2.2 So bewegen Sie das Außengerät
ACHTUNG
Berühren Sie NICHT
Aluminiumrippen des Geräts, um eine Verletzung zu
vermeiden.
Tragen Sie das Gerät langsam wie gezeigt:
AZQS100~140B8V1B + AZQS100~140B7Y1B
Split-System-Klimageräte
4P385529-1C – 2019.04
den Lufteinlass oder die
3.2.3 So entfernen Sie das Zubehör vom
Außengerät
2
3
1×
a Allgemeine Sicherheitshinweise
b Installationsanleitung für die Außeneinheit
c Kabelbinder
d Etikett für fluorierte Treibhausgase
e Energiezeichen
4 Über die Geräte und Optionen
4.1 Übersicht: Über die Geräte und
Optionen
Dieses Kapitel informiert über folgende Punkte:
▪ Außeneinheit identifizieren
▪ Außeneinheit kombinieren mit Optionen
4.2

Identifikation

HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle NICHT zu vertauschen.
4.2.1 Typenschild: Außeneinheit
Wo?
3 Über die Verpackung
a b c
1× 1× 2×
d e
1× 1×
ENERG ENERG
Y IJA Y IJA
IE IA IE IA
Referenz für Installateure
7
