2 Über die Dokumentation
HINWEIS
Vorsichtsmaßnahmen
Stromversorgungsleitung:
▪ Schließen Sie KEINE Kabel verschiedener Stärken an
die Stromversorgungsklemmenleiste
Kabelzuschlag in der Stromversorgungsleitung kann zu
abnormaler Wärmeentwicklung führen.)

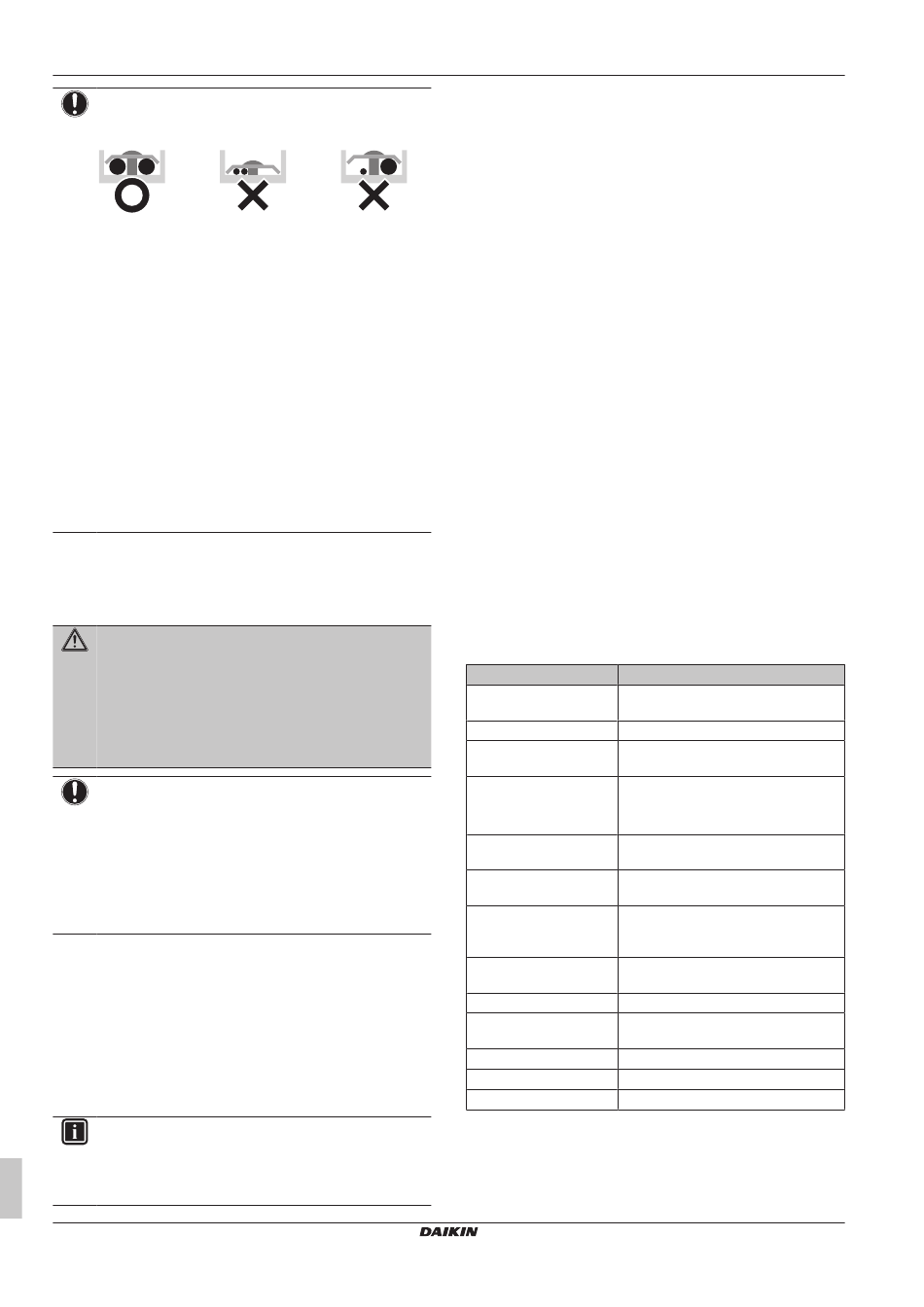

▪ Wenn Sie Kabel mit der gleichen Stärke anschließen,
gehen Sie dabei wie in der Abbildung oben dargestellt
vor.
▪ Verwenden Sie das dafür vorgesehene Stromkabel und
schließen Sie es ordnungsgemäß an, sichern Sie es,
um zu verhindern, dass Druck von außen auf die
Klemmleiste ausgeübt wird.
▪ Verwenden Sie einen geeigneten Schraubenzieher
zum Festdrehen der Klemmenschrauben. Mit einem zu
kleinen Schraubenzieher wird der Schraubenkopf
beschädigt und
ordnungsgemäß festgedreht werden.
▪ Wenn die Klemmenschrauben zu stark festgedreht
werden, können sie zerbrechen.
Verlegen Sie Stromversorgungskabel in einem Abstand von
mindestens 1 Meter zu Fernseh- oder Radiogeräten, damit der
Empfang dieser Geräte nicht gestört werden kann. Abhängig von
den jeweiligen Radiowellen ist ein Abstand von 1 Meter
möglicherweise nicht ausreichend.
WARNUNG
▪ Nach Durchführung aller Elektroinstallationsarbeiten
überzeugen Sie sich davon, dass die Anschlüsse aller
elektrischen Komponenten
innerhalb des Elektrokastens ordnungsgemäß und
sicher hergestellt sind.
▪ Stellen Sie vor dem ersten Einschalten des Geräts
sicher, dass alle Abdeckungen geschlossen sind.
HINWEIS
Nur gültig, wenn die Stromversorgung dreiphasig ist und
der Verdichter über ein EIN/AUS-Startverfahren verfügt.
Wenn die Möglichkeit einer Phasenumkehr nach einem
momentanen Stromausfall besteht und der Strom ein- und
ausschaltet, während das Produkt in Betrieb ist, bringen
Sie einen Phasenumkehrschutzkreis lokal an. Wenn das
Produkt bei umgekehrter Phase betrieben wird, können der
Verdichter und andere Teile beschädigt werden.
2 Über die Dokumentation
2.1 Informationen zu diesem
Dokument
Zielgruppe
Autorisierte Monteure
INFORMATION
Diese Anlage ist konzipiert für die Benutzung durch
Experten oder geschulte Benutzer in Geschäftsstellen, in
der Leichtindustrie und in landwirtschaftlichen Betrieben
sowie zur kommerziellen Verwendung durch Laien.
Referenz für Installateure
6
beim Verlegen der
an. (Ein
die Schraube kann nicht
und jeder Anschluss
Dokumentationssatz
Dieses Dokument ist Teil eines Dokumentationssatzes. Der
vollständige Satz besteht aus:
▪ Allgemeine Sicherheitshinweise:
▪ Sicherheitshinweise, die Sie vor der Installation lesen MÜSSEN
▪ Format: Papier (im Kasten für die Außeneinheit)
▪ Installationsanleitung für die Außeneinheit:
▪ Installationsanweisungen
▪ Format: Papier (im Kasten für die Außeneinheit)
▪ Referenz für Installateure:
▪ Vorbereitung der Installation, Referenzdaten,...
▪ Format: Digital gespeicherte
www.daikineurope.com/support-and-manuals/product-
information/
Neueste Ausgaben der mitgelieferten Dokumentation können auf der
regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler
verfügbar sein.
Die Original-Dokumentation ist auf Englisch verfasst. Bei der
Dokumentation in anderen
Übersetzungen des Originals.
Technische Konstruktionsdaten
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar auf dem Daikin Business Portal (Authentifizierung
erforderlich).
2.2 Monteur-Referenzhandbuch auf
einen Blick
Kapitel
Allgemeine Vor der Installation zu lesende
Sicherheitsvorkehrungen Sicherheitshinweise
Über die Dokumentation Dokumentationen für den Installateur
Über das Paket Einheiten auspacken und Zubehör
abnehmen
Über die Einheiten und ▪ Einheiten identifizieren
Optionen
▪ Mögliche Gerätekombinationen und
Optionen
Vorbereitung Was Sie vor Besuchen der Baustelle
wissen und tun sollten
Installation Was Sie vor der Installation des
Systems wissen und tun sollten
Inbetriebnahme Was Sie nach der Installation des
Systems über dessen Inbetriebnahme
wissen und tun sollten
Übergabe an den Was dem Benutzer übergeben und
Benutzer erklärt werden sollte
Wartung und Service Einheiten warten und bedienen
Fehlerdiagnose und - Was zu tun ist, falls es Probleme gibt
beseitigung
Entsorgung System entsorgen
Technische Daten Technische Daten des Systems
Glossar Begriffsbestimmungen
AZQS100~140B8V1B + AZQS100~140B7Y1B
Dateien auf http://
Sprachen handelt es sich
Beschreibung
Split-System-Klimageräte
4P385529-1C – 2019.04
um
