Granberg Basicline 433 Montageanleitung Seite 7

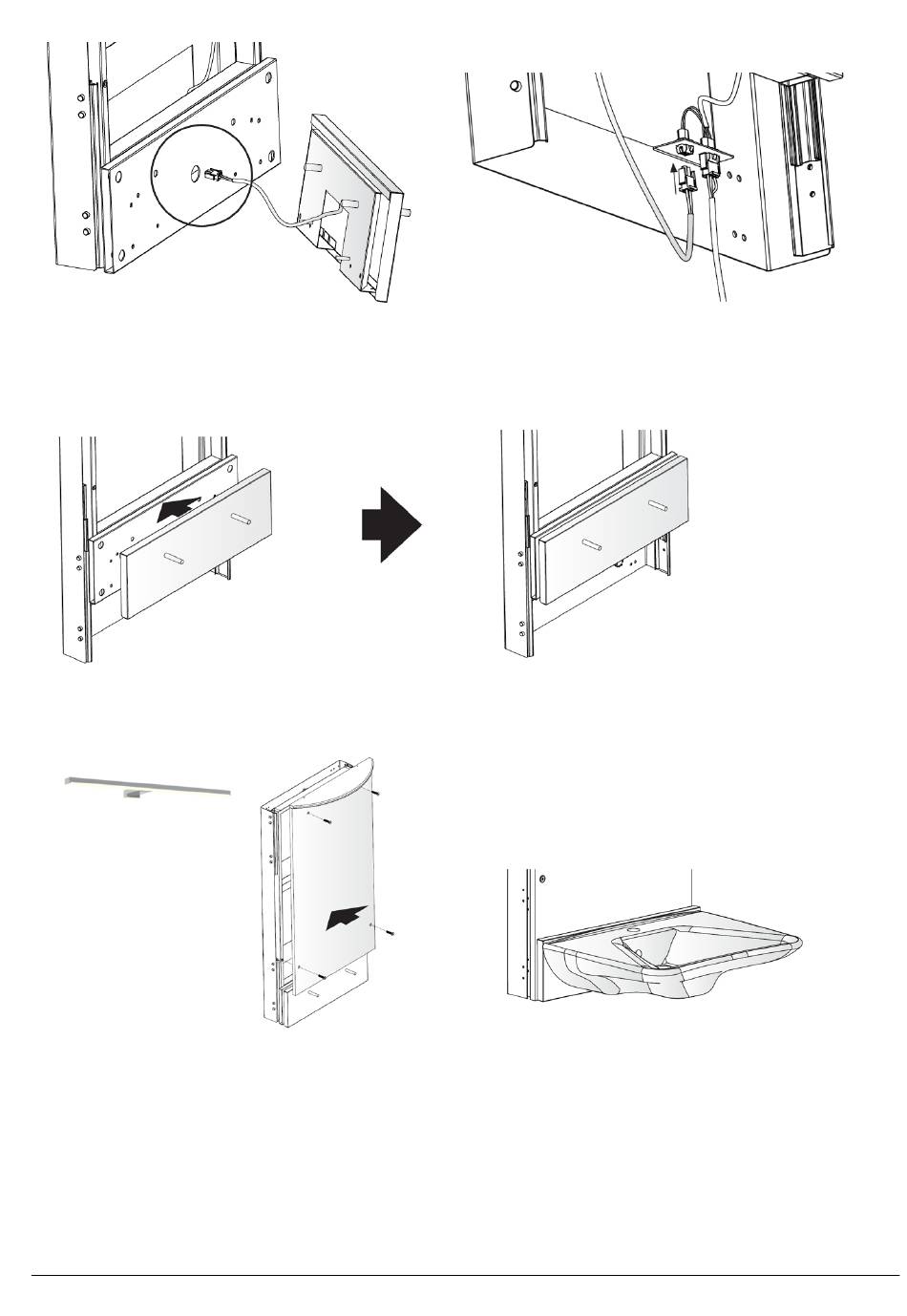

Anschluss und Montage der
Klemmschutzeinrichtung. Führen Sie die Kabel durch die
Montageplatte.
Führen Sie die Bolzen durch die Montageplatte und verschrauben Sie diese von der Rückseite. 2 Stck. Muttern M12 + 2
Stck. Muttern M6.
Befestigen Sie das Beleuchtungsbord oben auf der
Spiegelplatte mittels der beiliegenden
Befestigungsschrauben. Anschließend verschrauben Sie
die Montageplatte mit dem Liftsystem. Anschluss der
Beleuchtung.
Granberg Deutschland GmbH - Eggeweg 91 - 33617 Bielefeld - DEUTSCHLAND
Tel: +49(0)521-1439983 - Email: info@granberg.de - Internet: www.granberg.de
Verbinden Sie diese mit den Steckern.
(Fahren Sie den Lift in die oberste Position um besser an
die Stecker zu kommen)
Montage des Waschtisches mittels Bolzen und
Befestigungsmuttern M12. Wird ein Klemmschutz hinter
das Becken montiert, so sind die beim Klemmschutz
mitgelieferten Befestigungen zu nehmen.
