SC 302 PZ Akku/Netz
7.
Steuerung
ACHTUNG! Elektrostatisch empfindliche Baugruppen (ESD)
Beschädigung der Bauteile!
• Leiterplatten und Pins auf der Steuerung nicht berühren
Im Gerät ist die Automatensteuerung SMC FTL von Garz & fricke verbaut. Steuerungsspezifische Menüpunkte
entnehmen Sie bitte der Garz & Fricke Dokumentation.
https://www.garz-fricke.com/produkte/verkaufsautomatentechnik/automatensteuerungen/IA-0041R/

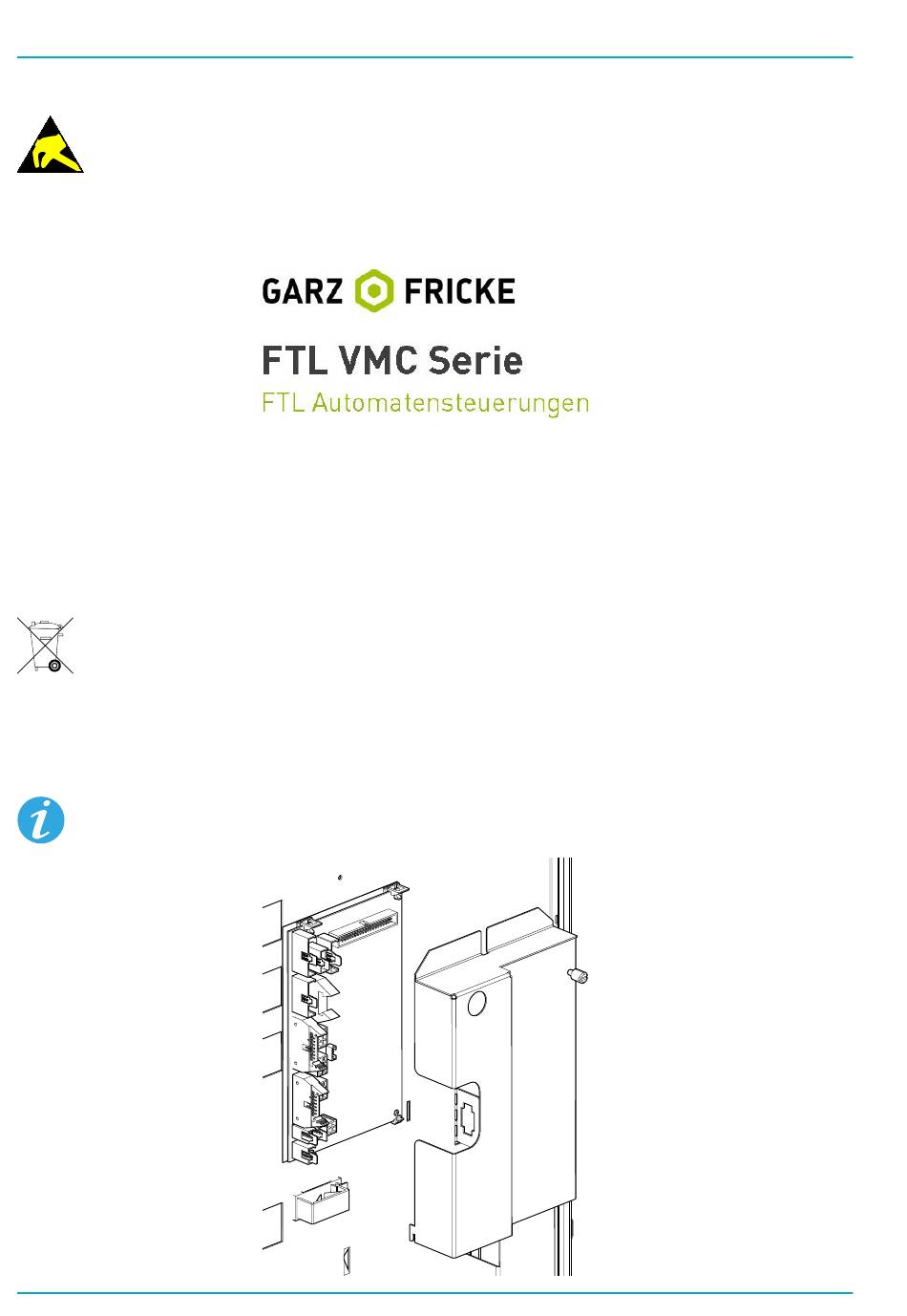

Die Steuerung befindet sich hinter dem Schachtkorb an der linken Seitenwand unter einer Metallabdeckung.
Die Automatensteuerung ist eine Mikroprozessor-Baugruppe, auf der sich Schnittstellen zur Steuerung aller Automa-
tenfunktionen befinden.
7.1
Pufferbatterie
Auf der Steuerung befindet sich eine Lithium-Pufferbatterie. Sie dient dem Erhalt der Daten beim Trans-
port des Automaten oder bei Stromausfällen. Ein einwandfreier Betrieb ist nur möglich, wenn diese
Batterie für die Speicherung der Programmierung und der statistischen Daten noch genügend Kapazität
hat.
Sollte nach einem längeren Spannungsausfall ein Datenfehler auftreten, prüfen Sie die Batteriespan-
nung. Wenn diese unter 2,8 V liegt, setzen Sie eine neue Lithium-Batterie CR 2032 (Best.Nr. 985 26 436
02) ein.
HINWEIS
Batterien sind Verschleißteile. Es können hierzu keine Mängelansprüche gestellt werden. Defekte Batteri-
en müssen fachgerecht entsorgt werden. Beachten Sie die Entsorgungsvorschriften!
14 von 20
Steuerung
342 67 010 00 _ 001
