Schritt 6: Funkempfänger in Betrieb nehmen
Sobald der Sender aktiviert wurde (Schritt 3) beginnt
er mit der Messung und Datenübertragung. Das
codierte Funksignal (868 MHz) kann mit verschie-
denen Funkempfängern (LCD Anzeige, Interface
4-20 mA, WLAN, Datenlogger) empfangen werden.
Im Auslieferungszustand als Set ist der Empfänger
so programmiert, dass automatisch das Signal des
mitgelieferten Senders empfangen wird.
Beispiel: RF Empfänger LCD-Anzeige
Mit der LCD Anzeige lässt sich der Tankinhalt einfach
im Wohn- oder Bürobereich ablesen.
Es empfiehlt sich, den Empfänger zum Testen erst
einmal in Sendernähe in Betrieb zu nehmen. Stecken
Sie den Stecker des Netzkabels in die Buchse an der
Unterseite des Gerätes. Schließen Sie dann das
Netzteil an eine Steckdose (230 V) an. Das Gerät ist
sofort betriebsbereit. Wird das Signal des Senders
empfangen, blinkt im Display der Schriftzug „Signal"
auf.
Sobald der Sender eine erfolgreiche Mes-
(Abb. 8)
sung durchgeführt hat, wird der Tankinhalt als Pro-
zentwert angezeigt. Der Füllstand kann wahlweise
in Prozent oder Liter angezeigt werden. Weitere Infos
zur Einstellung der Literanzeige, Erfassung weiterer
Funksender, Problemlösung und Reset des Gerätes
finden Sie in der Anleitung des Funkempfängers.
Senden und Empfangen: Voraussetzung für eine
störungsfreie Funktion ist eine stabile Funkverbin-
dung. Wählen Sie den Montageplatz des Empfängers
Signal
26
%
Abb. 8+9 | Hinweise auf LCD-Display
www.rct-monitor.com
(Abb. 7)
26
!
%

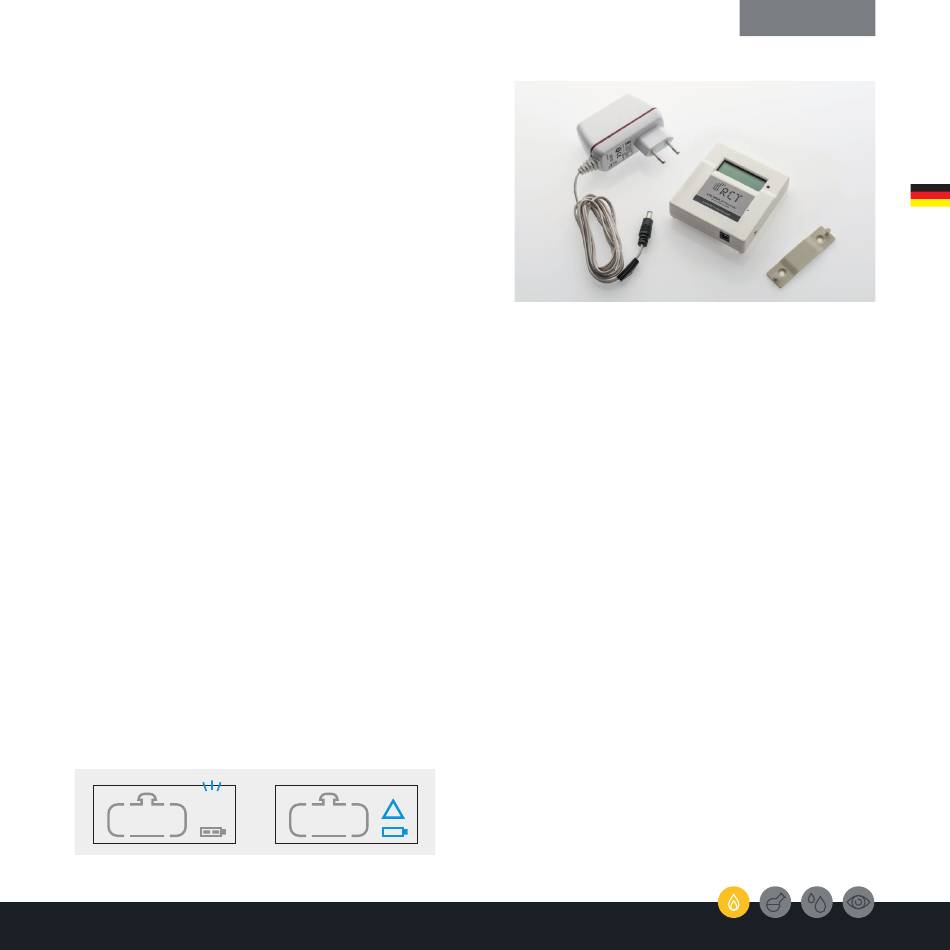

Abb. 7 | LCD-Anzeige mit Netzteil und Wandhalterung
so, dass ein sicherer Empfang des Funksignals
dauerhaft gewährleistet ist. Während der ersten 3
Minuten nach Aktivierung des Senders (Startphase)
wird das Signal ca. alle 5 Sekunden gesendet, danach
im Normalbetrieb nur noch alle 20 Minuten. Nutzen
Sie die „Startphase", um den sicheren Signalempfang
am Montageplatz des Empfängers zu testen oder
weitere Einstellungen vorzunehmen. Die „Startphase"
können Sie beliebig oft hervorrufen, indem Sie den
Sender von der Batterie trennen, 5 Minuten warten
und ihn erneut aktivieren.
Montage: Befestigen Sie den Empfänger mit Hilfe
der beiliegenden Wandhalterung unter Nutzung von
geeignetem Montagematerial (Schrauben/Dübel je
nach Untergrund).
Warnsymbole: Die rote LED neben dem Display,
Warndreieck und Batteriesymbol warnen bei
Minimalfüllstand unter 20 Prozent, entleerter Sen-
derbatterie oder unterbrochener Funkverbindung
(siehe Anleitung).
(Abb. 9)
Hinweis: Weiterführende Informationen finden Sie
in der ausführlichen Bedienungsanleitung des ent-
sprechenden Funkempfängers.
Inbetriebnahme
(Abb. 4, Seite 6)
