Füllstandmessung Flüssiggas
Die Füllstandmessung am LPG-Tank erfolgt präzi-
se und berührungslos mittels Hall-Effekt-Sensor.
Die Übertragung der Füllstände wird kabellos per
Funksender am Tank realisiert. In einer Reichweite
von 1.500 m lässt sich der Tankinhalt in Prozent
oder Liter an der Füllstandanzeige (RF-Empfänger)
ablesen.
LEVELview.BASIC
ist für den Einsatz in der ATEX
Zone 1 und 0 geschützt und zugelassen. Die Einheit
darf bei unterirdischen Tanks im Domschacht, bei ober-
irdischen Tanks unter der Schutzhaube oder weiter
außerhalb in der ATEX Zone 1 angebracht werden.
Achtung! Das Öffnen des Tanks ist auf-
!
grund des berührungslosen Messverfah-
rens nicht notwendig und nichtautorisierten
Personen strengstens untersagt!
Das Systems lässt sich schnell und ohne aufwendige
Verkabelung am Tank montieren.
Hallsensor
Batterie
Schwimmer im LPG-Tank

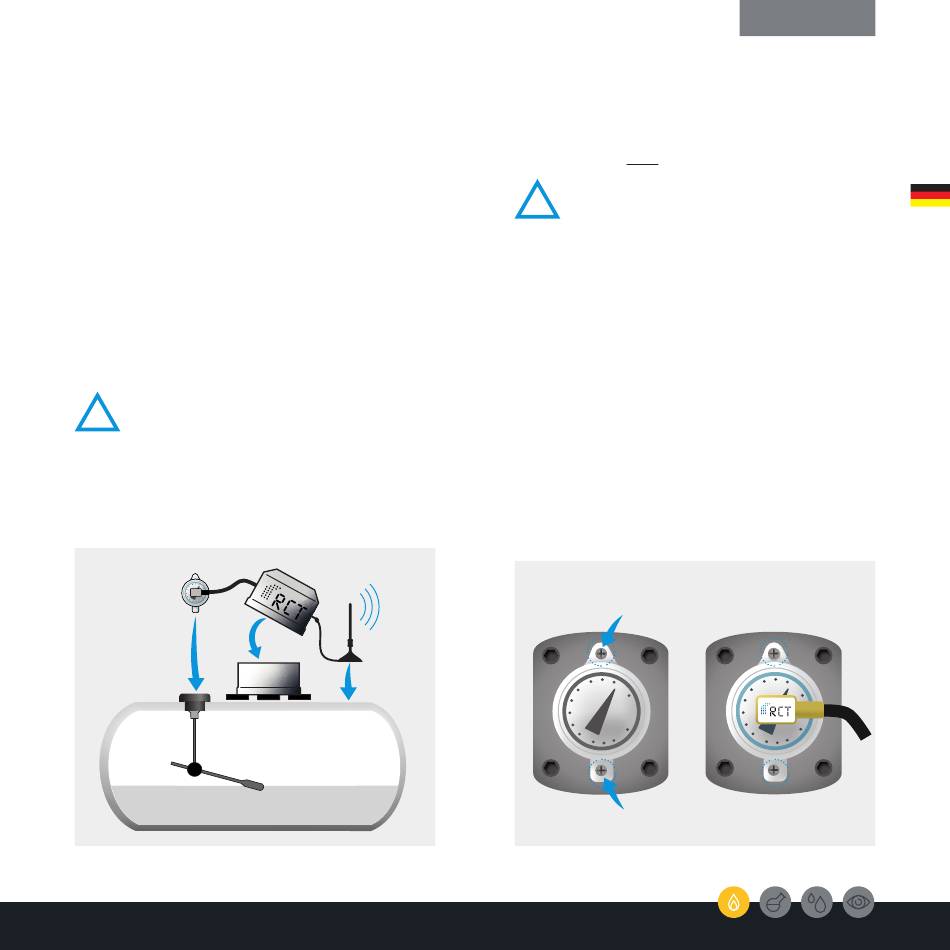

Abb. 1 | Füllstandmessung mittels Hall-Effekt-Sensor
www.rct-monitor.com
(Abb. 1)
Funk
868
Mhz
Sender
Antenne
Schritt 1: Sensor- und Nullabgleich
Merken Sie sich den aktuellen Füllstand und de-
montieren Sie die vorhandene Anzeigeuhr (= Libelle)
durch Lösen der zwei Kreuzschlitz-Schrauben.
Achtung: Entfernen Sie nur die beiden
!
Schrauben der Anzeigeuhr. Lösen Sie
niemals die vier Innensechskant-Schrauben
am Flansch für die Befestigung des
Schwimmers! Es besteht die Gefahr der
Gasauströmung und Explosion!
Legen Sie die neue RCT-Anzeigeuhr (= Hall Sensor /
Signalgeber) in die Halterung und vergleichen Sie
den neuen Füllstand mit dem alten. Eine Abweichung
von bis zu 2 % ist innerhalb der Toleranz.
Sollte eine Abweichungen von rund 15 % zwischen
der originalen und der RCT-Anzeigeuhr bestehen, so
ist der Einsatz eines Adapters vom Typ SRG705 er-
forderlich. Ist die RCT-Anzeigeuhr deutlich kleiner,
nehmen Sie bitte Kontakt zu RCT auf und fragen
nach dem richtigen Adapter.
Nur diese beiden Schrauben lösen!
Abb. 2+3 | Original Anzeigeuhr entfernen und RCT-Sensor einsetzen
Inbetriebnahme
(Abb. 2)
5
