Schritt 4: Sendeeinheit montieren
Fahren Sie jetzt mit der Installation der Sendeein-
heit und Antenne fort.
Vor Wasser schützen: Die Sendeeinheit muss so
angebracht werden, dass sie vor Wasser geschützt
ist. Bei Anlagen im Freien platzieren Sie die Einheit
aufrechtstehend, um das Eindringen von Wasser in
die Batteriekontakte zu verhindern.
Befestigung: Befestigen Sie die Sendeeinheit mit
Hilfe der im Batteriepack integrierten Magnete
(siehe Pfeile unten) auf dem Tank
Domschachtwand oder mittels optionaler Halterung.
Achtung! In Ex-Zone 1 ist die Leitung zum
!
Sensor sorgfältig zu verlegen, so dass
nicht mit Beschädigungen zu rechnen ist.
Achten Sie darauf, dass das Kabel nicht
stark geknickt oder beim Schließen des
Schachtdeckels eingeklemmt und be-
schädigt wird.
Zwischen Gerät und Signalgeber sollte ein Abstand
von mindestens 20 cm liegen. Sonst besteht die
Gefahr, dass das Magnetfeld der Sensorik durch die
Befestigungsmagnete beeinflusst und das Mess-
ergebnis verfälscht wird.
(Abb. 5)
mind. 20 cm
Signalgeber
www.rct-monitor.com
, an der
(Abb. 5)
Sendeeinheit
Magnetbefestigung

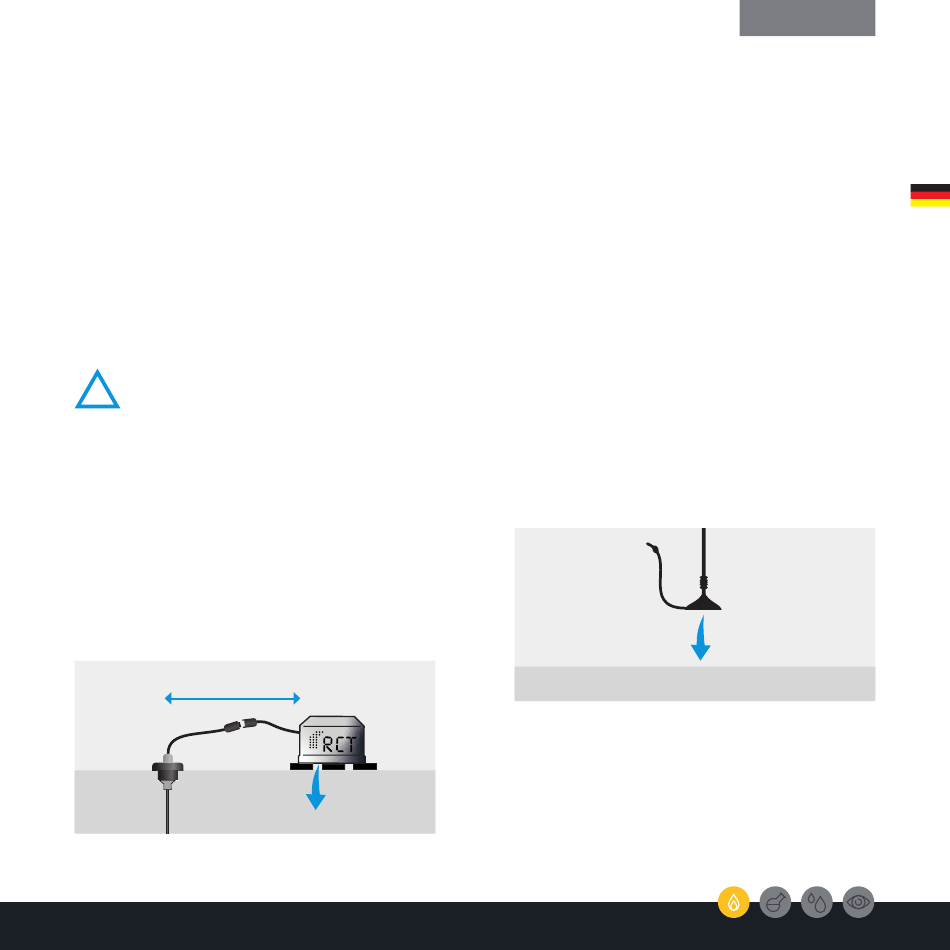

Abb. 5 | Sendeeinheit befestigen
Schritt 5: Antenne montieren
Befestigen Sie die externe Antenne mit dem Mag-
netfuß auf einer Metallfläche
gilt: Je größer die Metallfläche, umso besser die
Sendeleistung.
Um eine gute Sendeleistung zu erzielen, sollte die
Antenne vertikal (aufrechtstehend) montiert
werden. Achten Sie auf eine saubere Verbindung
zwischen dem Antennenfuß und der Metallfläche.
Befestigen Sie die externe Sendeantenne bei ober-
irdischen Tanks z. B. direkt auf dem Behälter.
Bei erdgedeckten Tanks sollte die Antenne außerhalb
des Domschachtes z. B. auf dem Schachtdeckel an-
gebracht oder mittels der optionalen überfahrbaren
Antenne sicher im Erdreich eingebracht werden.
Innerhalb des Schachtes kann das Signal durch die
Metallumbauten erheblich eingeschränkt werden
und somit die Sendereichweite reduzieren.
Inbetriebnahme
. Grundsätzlich
(Abb. 6)
Abb. 6 | Antenne befestigen
