ADSP7000604
Manuale istruzioni
CONSOLE STANDARD
AQUA ECO•WASH
Manuale istruzioni
Instruction manual
Mode d'emploi
Manual de instrucciones
Manual de instruções
Bedienungsanleitung
For other languages please visit:
http://aqua.quickris.com/ecowash/
rev. 1.3
17/09/2015
pagina 2
page 12
page 22
página 32
página 42
Seite 52
1/62
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für AQUA ECO-WASH
Inhaltszusammenfassung für AQUA ECO-WASH
- Seite 1 Manuale istruzioni CONSOLE STANDARD AQUA ECO•WASH ITALIANO Manuale istruzioni pagina 2 ENGLISH Instruction manual page 12 Mode d’emploi FRANÇAIS page 22 ESPAÑOL Manual de instrucciones página 32 PORTUGUÊS Manual de instruções página 42 DEUTSCH Bedienungsanleitung Seite 52 For other languages please visit: http://aqua.quickris.com/ecowash/...
- Seite 52 SCHALTPULT STANDARD INHALTSVERZEICHNIS Schaltpult für das System eco•wash DEUTSCH INHALTSVERZEICHNIS EINLEITUNG ..........................53 Entsprechende Normen ...................... 53 Technische Eigenschaften ....................53 Inhalt der Verpackung ......................53 INSTALLATION ..........................54 Montage ..........................54 Elektrische Anschlüsse ....................... 54 FUNKTIONSWEISE ........................55 Display und Tasten ......................55 Modus standard .........................
-
Seite 53: Einleitung
SCHALTPULT STANDARD EINLEITUNG Schaltpult für das System eco•wash DEUTSCH EINFÜHRUNG Mithilfe des Steuerpults können sowohl Bedienende der Waschmaschine als auch technisches Installationspersonal folgenden Vorgänge ausführen: Auswahl des Waschprogramms Starten, Pause und Reset des Waschprogramms Manuelle Funktionsweise der Pumpe (Angießen) ... -
Seite 54: Installation

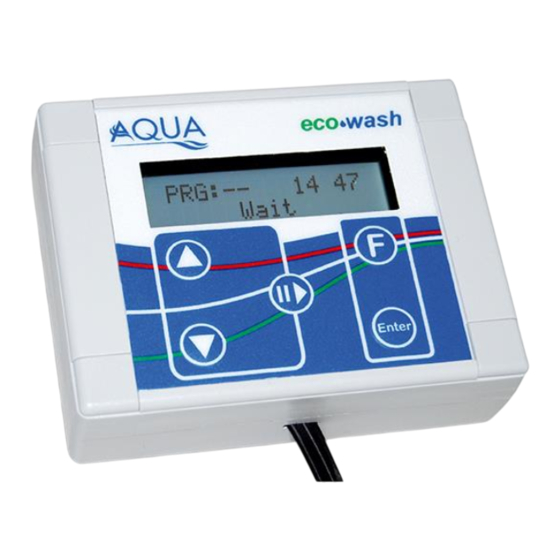

SCHALTPULT STANDARD INSTALLATION Schaltpult für das System eco•wash DEUTSCH INSTALLATION ONTAGE Das Schaltpult an der Frontseite der Waschmaschine mithilfe des beigelegten Klettverschlusses anbringen, so dass die Programme mühelos angezeigt werden können. Mit einem Tuch die Oberfläche der Waschmaschine, an Punkt säubern, wo das Schaltpult angebracht werden soll. -
Seite 55: Funktionsweise
SCHALTPULT STANDARD FUNKTIONSWEISE Schaltpult für das System eco•wash DEUTSCH FUNKTIONSWEISE Die Standard-Konsole je nach Modus, in dem sie nach der eco•wash System während des Startvorgangs (Initialisierungsphase), angezeigt: Prg:-- : Modus standard PrtAT:ND : Modus zeitgesteuerter autostart PrtAC:ND : Modus autostart mit kombination Prg:Relè... -
Seite 56: Modus Zeitgesteuerter Autostart
SCHALTPULT STANDARD FUNKTIONSWEISE Schaltpult für das System eco•wash DEUTSCH Modus zeitgesteuerter autostart 3.3.1 In Stand-by In dieser Phase wird vom Display angezeigt: PgAT:NV hh:mm hh:mm Stunden und Minuten Warten Befindet sich das Schaltpult im Stand-by-Modus können folgende Vorgänge durchgeführt werden: ... -
Seite 57: Modus Relais
SCHALTPULT STANDARD FUNKTIONSWEISE Schaltpult für das System eco•wash DEUTSCH Diagnostikmodus 2 > die Tasten F und Enter für circa 3 Sekunden gleichzeitig gedrückt halten Einstellung Display > die Tasten /► und Enter für circa 3 Sekunden gleichzeitig gedrückt halten ... -
Seite 58: In Diagnostik 1
SCHALTPULT STANDARD FUNKTIONSWEISE Schaltpult für das System eco•wash DEUTSCH Die anzugießende Pumpe auswählen > die Tasten zur Auswahl betätigen. Aktivierung der Pumpe > die Taste Enter betätigen > den Zustand der Pumpe zeigt an „►“ und ein Countdown von 60 Sekunden ist sichtbar. -
Seite 59: Zusammenfassende Tabelle
SCHALTPULT STANDARD FUNKTIONSWEISE Schaltpult für das System eco•wash DEUTSCH 3.11 Zusammenfassende Tabelle Was wird vom Display Modus Vorgang Tasten angezeigt Über die Taste kann das Die Nummer und der Name Stand-by Auswahl des Waschprogramms Waschprogramm ausgewählt des Programm, sollte dieser werden gewählt worden sein, Die Nummer und der Name... -
Seite 60: Weitere Meldungen
SCHALTPULT STANDARD ALARME Schaltpult für das System eco•wash DEUTSCH 3.12 EITERE ELDUNGEN Meldung Bedeutung Es wurde das Angießen mithilfe des Angießen Schalters durchgeführt, der sich auf der wird ausgeführt... Pumpe befindet. Verbind. PC Das System ist nicht aktiv, da es mit hh:mm dem Computer verbunden ist <<<<<... -
Seite 61: Problemlösung
SCHALTPULT STANDARD PROBLEMLÖSUNG Schaltpult für das System eco•wash DEUTSCH PROBLEMLÖSUNG Das Schaltpult schaltet sich Den Anschluss des Kabels und die Verbindung mit dem Signalmodul kontrollieren. nicht ein Auf den Diagnostikmodus 2 zugreifen und prüfen, dass die Übertragung der verschiedenen Die Pumpe arbeitet im Angießmodus nicht Module der Pumpe ordnungsgemäß...
