Operation Manual / A170-M.. - A175-M..
10 Ausserbetriebnehmen eines Turboladers / 10.2 Rotor blockieren
10.2.2

Montage der Blockiervorrichtung

VORSICHT
Turboladerschaden durch Unwucht des Rotors
Das Entfernen von Balancierschrauben aus dem Verdichterrad führt zur Un-
wucht des Rotors.
Nur freie Gewindelöcher zur Montage des Tragzapfens (74027) verwen-
u
den.
Schalldämpfer oder Luftsaugstutzen entfernen (siehe Kapitel
u

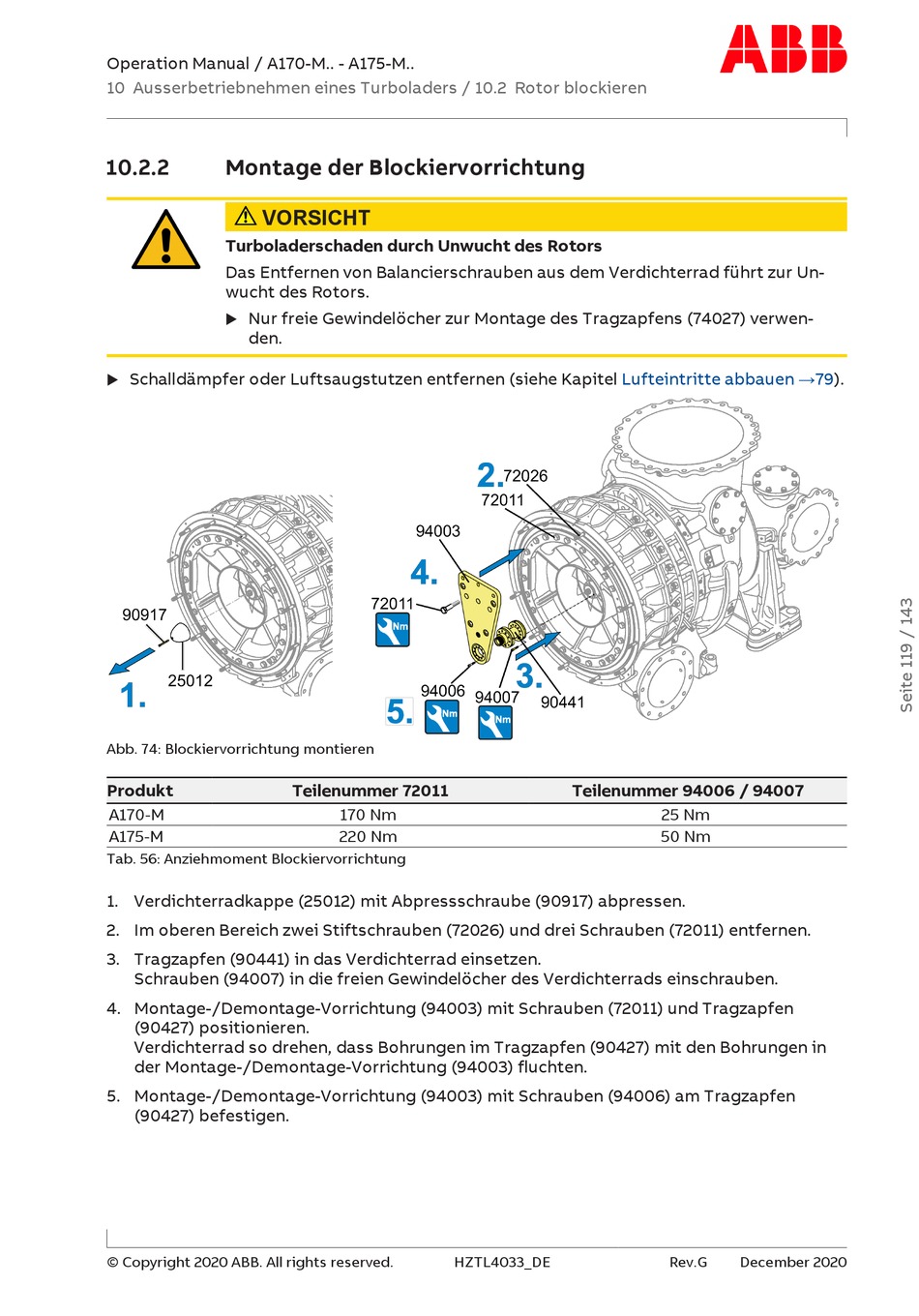

Abb. 74: Blockiervorrichtung montieren
Produkt
A170-M
A175-M
Tab. 56: Anziehmoment Blockiervorrichtung
1. Verdichterradkappe (25012) mit Abpressschraube (90917) abpressen.
2. Im oberen Bereich zwei Stiftschrauben (72026) und drei Schrauben (72011) entfernen.
3. Tragzapfen (90441) in das Verdichterrad einsetzen.
Schrauben (94007) in die freien Gewindelöcher des Verdichterrads einschrauben.
4. Montage-/Demontage-Vorrichtung (94003) mit Schrauben (72011) und Tragzapfen
(90427) positionieren.
Verdichterrad so drehen, dass Bohrungen im Tragzapfen (90427) mit den Bohrungen in
der Montage-/Demontage-Vorrichtung (94003) fluchten.
5. Montage-/Demontage-Vorrichtung (94003) mit Schrauben (94006) am Tragzapfen
(90427) befestigen.
© Copyright 2020 ABB. All rights reserved.
Teilenummer 72011
170 Nm
220 Nm
HZTL4033_DE
Lufteintritte abbauen
Teilenummer 94006 / 94007
25 Nm
50 Nm
Rev.G December 2020
→79).
