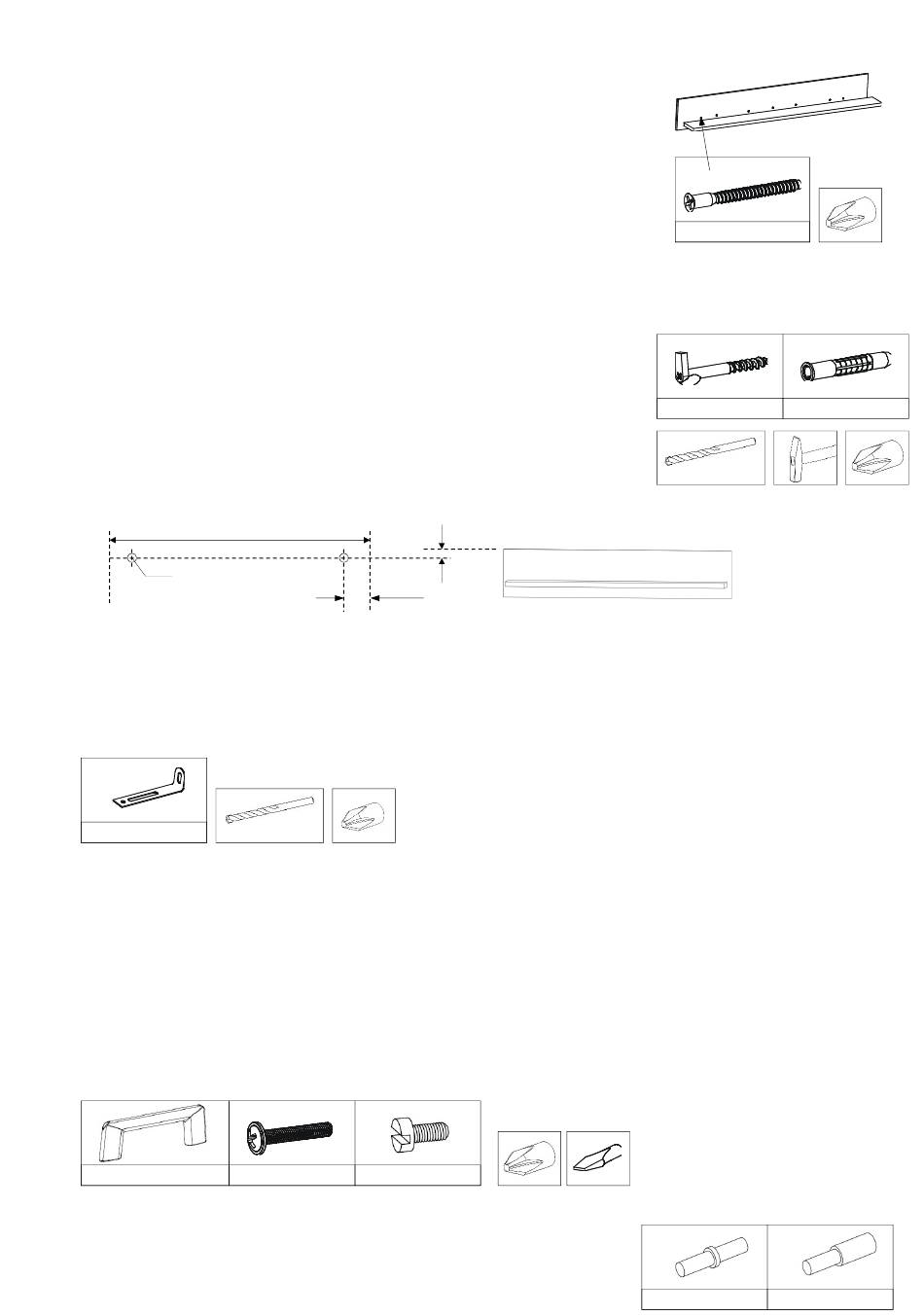

6. Wandboard PAZ / Würfel PAW
Zusammenbau Wandboard PAZ
• Den Regalboden mit je 3 Schrauben Con.7x70 befestigen.
• Die Lichtleisten sind vorinstalliert. Kabelenden vor dem
Zusammenschrauben durch die Löcher der Paneelrückwand ziehen
• Die Kabelenden der Lichtleisten mit dem Trafo verbinden.
• Das Kabel vom Trafo über die Schlitze rechts oder links an der
Paneelhinterkante zur nächsten Steckdose abführen.
Wandhaken befestigen und Board / Würfel aufhängen
• Die Wandboards / Würfel sind freihängend und können an einer
beliebigen Position angebaut werden.
• Wandboard / Würfel mit jeweils zwei Wandhaken befestigen.
• Mit der Wasserwaage eine Linie ziehen und die Bohrungen mit dem
jeweiligen Abstand anzeichnen.
• Löcher bohren (8 mm) und Dübel 8x60 einschlagen
• Haken 6x65 eindrehen, Wandabstand einstellen
• Wandboard aufhängen
• Der Beschlag ist für Leichtbauwände nicht geeignet.
Ø 8mm
7. Kippsicherung an den Säulen anbringen
• Dafür werden die beiliegenden Wandwinkel benutzt.
• Diese werden an die Wand über den Säulen gedübelt und anschließend mit dem Oberboden der
Säulen verbunden.
Wandwinkel
8. Anschrauben der Griffe
• Die Griffe werden mit den Schrauben M4x24 an den
vorgesehenen Stellen montiert.
(vorgebohrte Löcher an Türen und Schubkästen)
• Die
Griffe
Kunststoffschrauben M4x10 befestigt.
Achtung! Die Schrauben nur leicht anziehen!
Griff
9. Korpusse mit Einlegeböden bestücken
• Die Holz- und Glasbodenträger in die Bohrungen (3 mm) der
Seiten drücken, die Böden auf die Bodenträger legen.
4
Boardbreite
6 mm
Steinbohrer
an
den
Glastüren
Schraube M4x24
Schraube M4x10
65mm
275mm
werden
mit
den
Schraube Con.7x70
Haken 6x65
Dübel 8x60
8 mm
Steinbohrer
Abb.7
Abb.8
Holzbodenträger
Glasbodenträger
Abb.6
