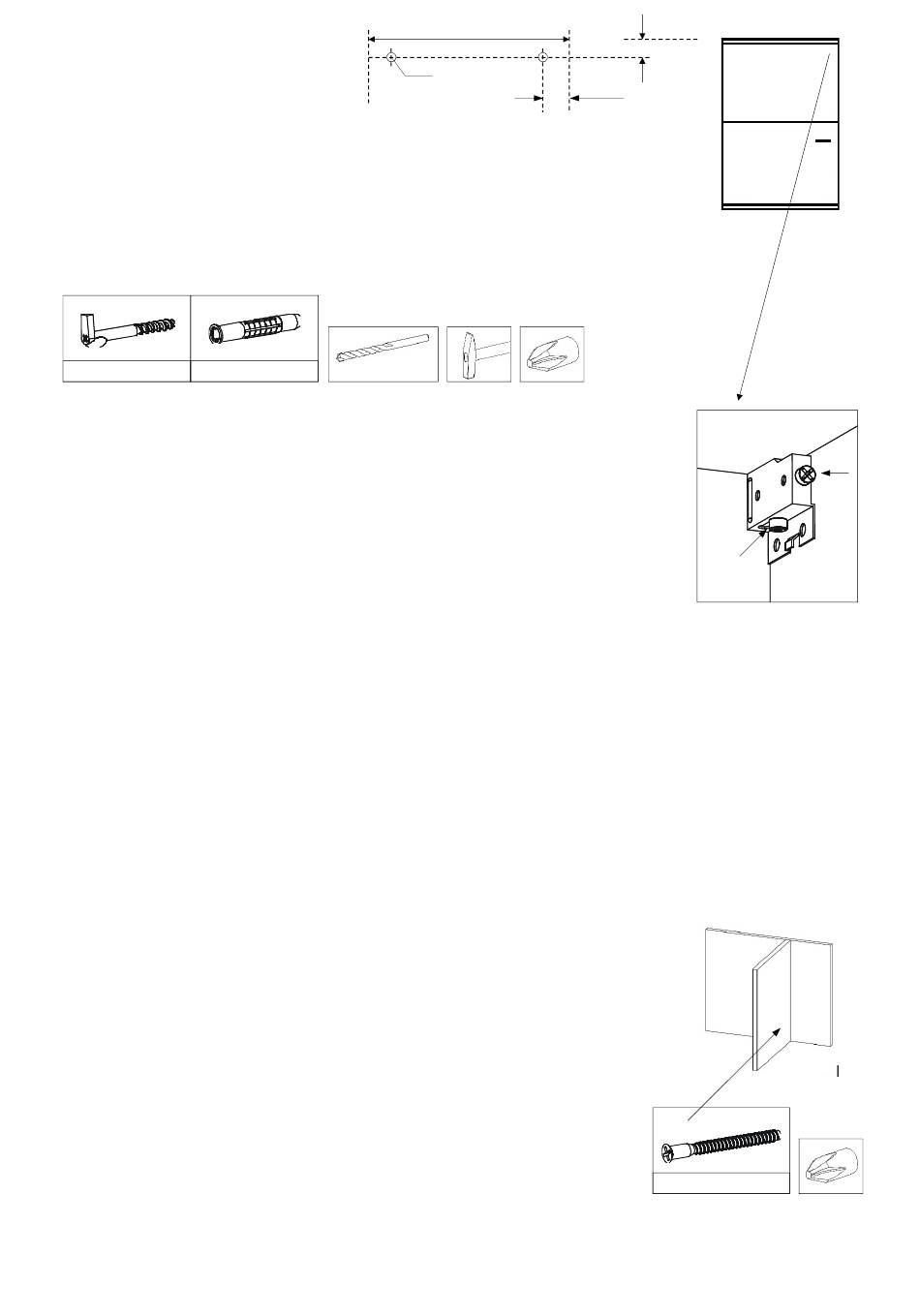

4. Hängeschränke solohängend
Wandhaken befestigen
• Hängeschrank mit jeweils zwei
Wandhaken befestigen
• Mit der Wasserwaage eine Linie
ziehen und die Bohrungen mit dem jeweiligen Abstand
anzeichnen.
• Löcher bohren (8 mm) und Dübel 8x60 einschlagen
• Haken 6x65 eindrehen, Wandabstand einstellen
• Der Beschlag ist für Leichtbauwände nicht geeignet.
Haken 6x65
Korpus aufhängen
• Abdeckkappe vom Hängebeschlag abziehen
• Die Schrauben A lösen
• Der Haken des Hängebeschlages steht hervor
• Korpus aufhängen
• Die Schrauben A anziehen (Korpus drückt gegen die Wand)
Korpus ausrichten
• Mit den Schrauben B des Hängebeschlages den Korpus in der
Waagerechten ausrichten.
• Schraube nach rechts (Korpus hebt sich an) beziehungsweise nach links
drehen (Korpus senkt sich)
• Abdeckkappe aufdrücken
5. Buchstütze (RBST) Endmontage
• Den Steg (B) mit 2 Schrauben Con.7x70 an der Rückwand (A) der
Buchstütze befestigen..
• Buchstützen werden nach der Endmontage lose in das Fach gestellt.
8 mm
Dübel 8x60
Steinbohrer
Korpusbreite
Ø 8mm
40mm
25mm
B
A
Schraube Con.7x70
Abb.3
A
Abb.4
B
Abb.5
3
